Sposób obciskania obrotowego uzębień wewnętrznych

Abstract

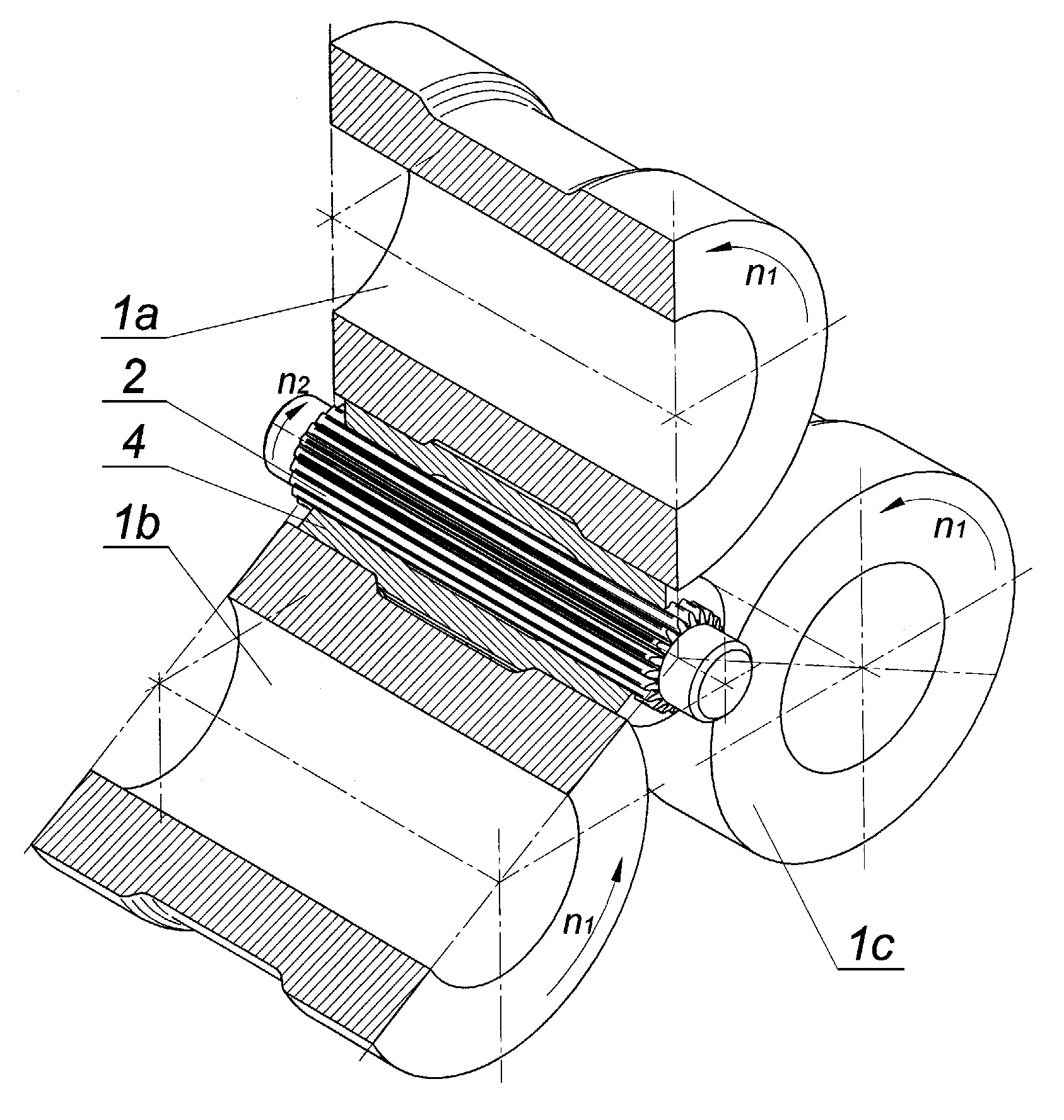

Sposób obciskania obrotowego uzębień wewnętrznych, zwłaszcza wyrobów drążonych z wewnętrznymi występami w kształcie wielowypustów, wielokarbów i uzębień charakteryzuje się tym, że półfabrykat w kształcie tulei umieszcza się między trzema jednakowymi narzędziami (1a), (1b) i (1c) w kształcie rolek, natomiast wewnątrz półfabrykatu umieszcza się trzpień (2) kształtowy, na powierzchni którego znajduje się uzębienie zewnętrzne, następnie narzędzia (1a), (1b) i (1c) wprawia się w ruch obrotowy w tym samym kierunku i z taką samą prędkością (n1) oraz ruch postępowy w kierunku osi półfabrykatu ze stałą prędkością, w wyniku czego wprawia się półfabrykat oraz umieszczony wewnątrz niego trzpień (2) kształtowy w ruch obrotowy ze stałą prędkością n2 w kierunku przeciwnym do ruchu obrotowego narzędzi (1a), (1b) i (1c) i redukuje się średnicę zewnętrzną półfabrykatu, w wyniku czego kształtuje się wewnętrzne uzębienie w półfabrykacie na trzpieniu (2), po osiągnięciu przez narzędzia (1a), (1b) i (1c) położenia końcowego wyłącza się ich ruch postępowy, zaś narzędzia (1a), (1b), (1c) obracają się ze stałą prędkością (n1), w wyniku czego, kalibruje się ukształtowane uzębienie wewnętrzne w wyrobie (4), następnie uruchamia się ruch postępowy trzpienia (2) kształtowego ze stałą prędkością V0 wzdłuż jego osi i wysuwa się trzpień (2) kształtowy z wyrobu (4) z uzębieniem wewnętrznym.
