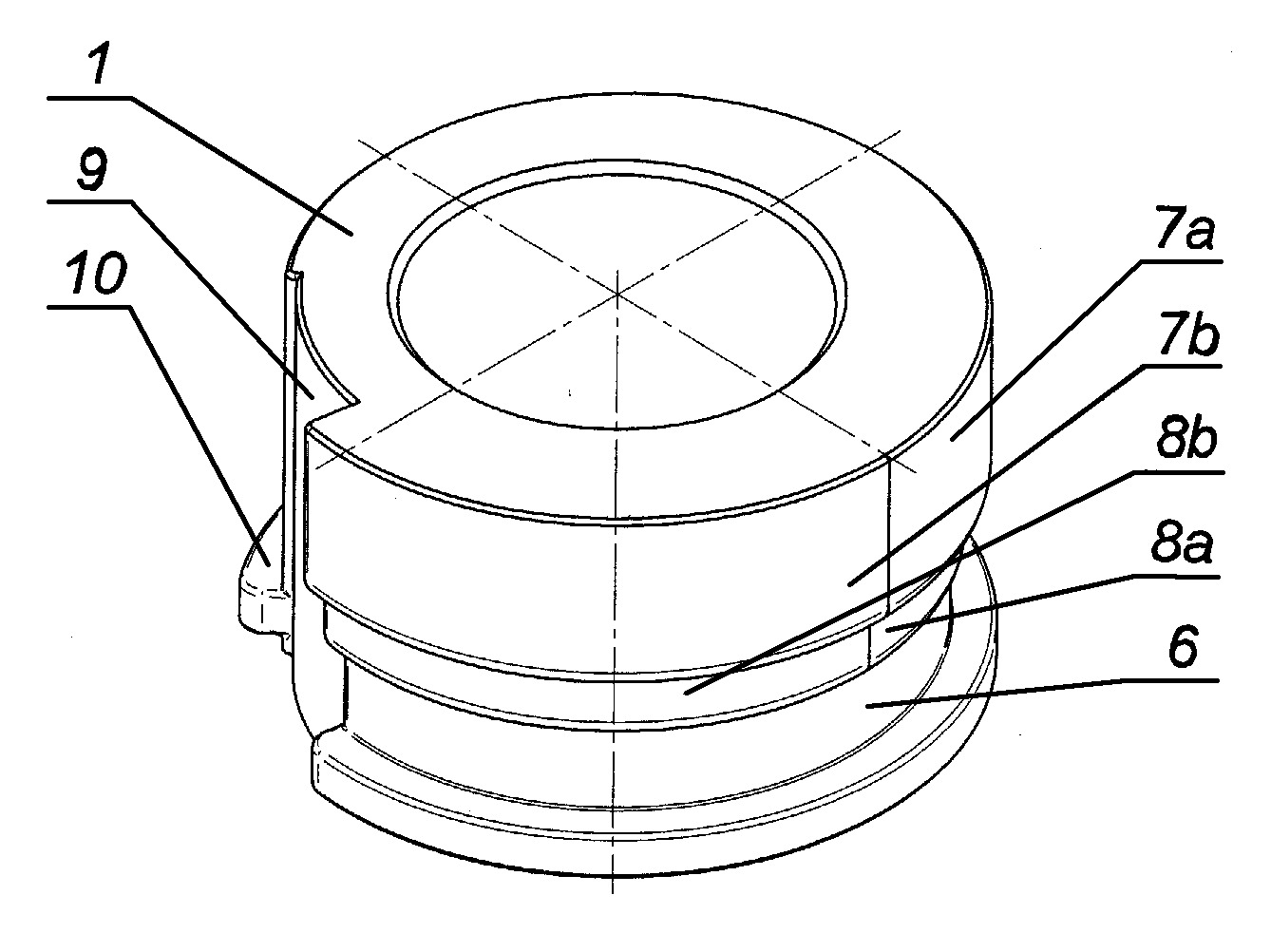

Narzędzie do obciskania odkuwek drążonych, zwłaszcza wyrobów typu pierścień, które posiada kształt walca charakteryzuje się tym, że walec (1) roboczy składa się z czterech stref roboczych, w pierwszej strefie wejściowej narzędzia znajduje się walcowa powierzchnia wejściowa, której średnica jest równa minimalnej średnicy walcowej powierzchni (6) roboczej, następnie za strefą wejściową znajduje się strefa kształtowania, w której na walcowej powierzchni (6) roboczej znajduje się kołnierz (7a) kształtujący stopień zewnętrzny i kołnierz (8a) kształtujący stopień wewnętrzny, następnie za strefą kształtowania znajduje się strefa kalibrowania, następnie za strefą kalibrowania znajduje się strefa wyjściowa, w której na całej wysokości walca znajduje się wycięcie (9) cylindryczne, którego promień jest mniejszy od połowy średnicy walcowej powierzchni (6) roboczej. Kołnierz (7a) kształtujący stopień zewnętrzny i kołnierz (8a) kształtujący stopień wewnętrzny, które znajdują się na walcowej powierzchni (6) roboczej w strefie kształtowania, usytuowane są mimośrodowo w stosunku do powierzchni (6) roboczej, tak że stopniowo zwiększają swoją wysokość w zakresie całej strefy kształtowania do wartości maksymalnych.
