Zawór bezpieczeństwa

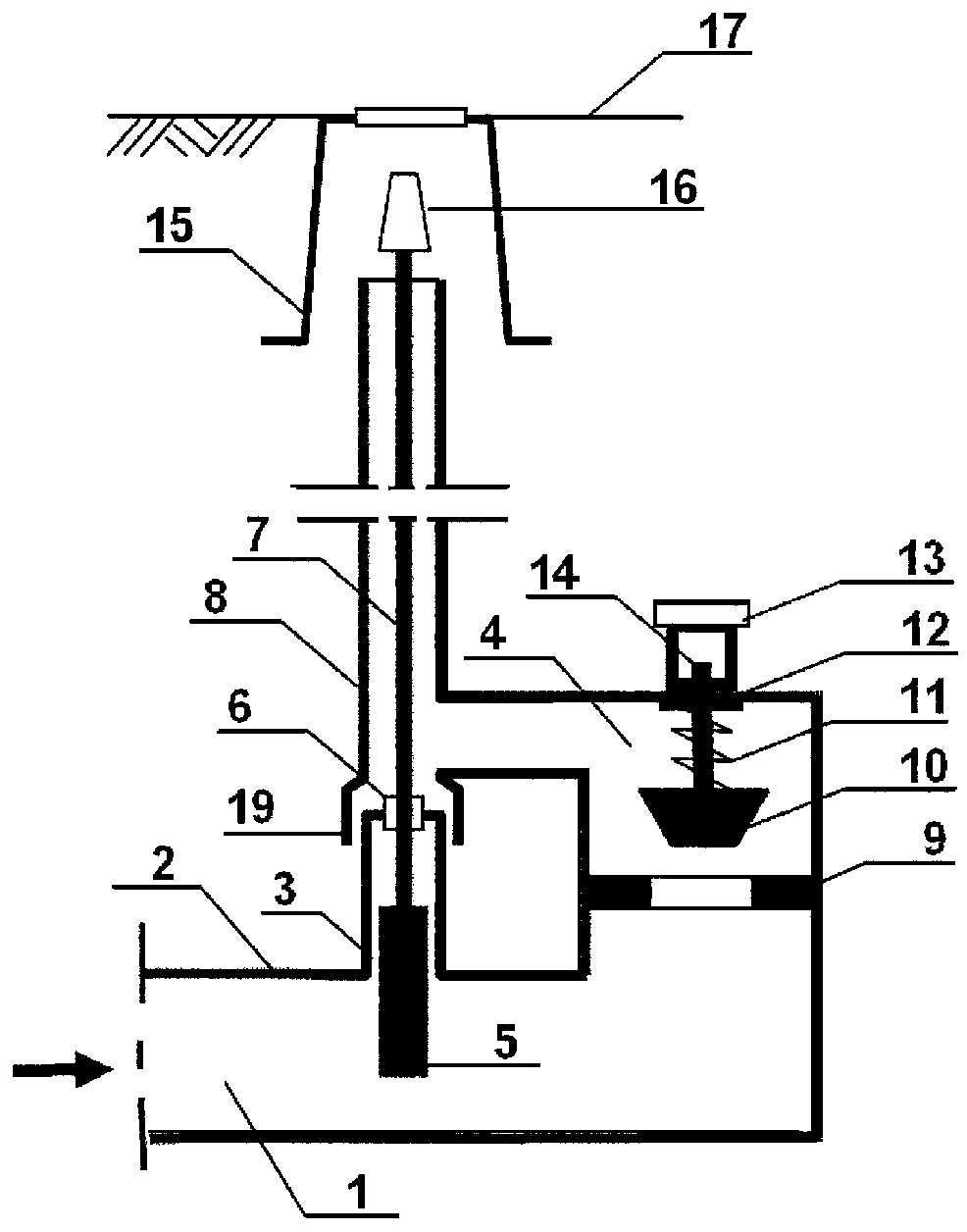

Zawór bezpieczeństwa posiadający zasuwę zamykającą (3), nakrętkę mocującą (6), trzpień zasuwy (7), tuleję ochronną (8), gniazdo (9), grzybek (10) oraz sprężynę dociskową (11), składa się z przewodu wlotowego (1), podłączonego do obudowy zaworu (2), w której znajduje się zasuwa zamykająca (3) wyposażona w serce (5), umieszczone na trzpieniu zasuwy (7), zamocowanym poprzez nakrętkę mocującą (6), wyposażonym w głowicę trzpienia zasuwy (16), jak również zawór bezpieczeństwa (4), wyposażony w grzybek (10), który zamocowany jest na trzpieniu (14) i dociskany jest do gniazda (9) za pomocą sprężyny dociskowej (11) oraz płytki dociskowej (12), przy czym siła docisku jest regulowana poprzez pokrętło nastawy sprężyny (13), zaś w pierwszym wariancie wykonania zawór bezpieczeństwa jest podłączony do tulei ochronnej (8) trzpienia zasuwy (7), wyprowadzonej do wnętrza skrzynki ochronnej (15), której wierzch leży na poziomie terenu (17), a w drugim wariancie zawór bezpieczeństwa podłączony jest do perforowanej rury drenażowej.

Date of filing with the Polish Patent Office or with the competent office abroad

2016-03-07

Date of publication in ‘WUP’ or equivalent foreign bulletin

2018-04-30

Exclusive right number

Pat.228575

Statistics

2Views

1Downloads

Kowalski, D., Kowalska, B., Iwanek, M., Anasiewicz, W., Anasiewicz, K., & Suchorab, P. (2016). Zawór bezpieczeństwa. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17194
