Nożowa opaska do nawiercania

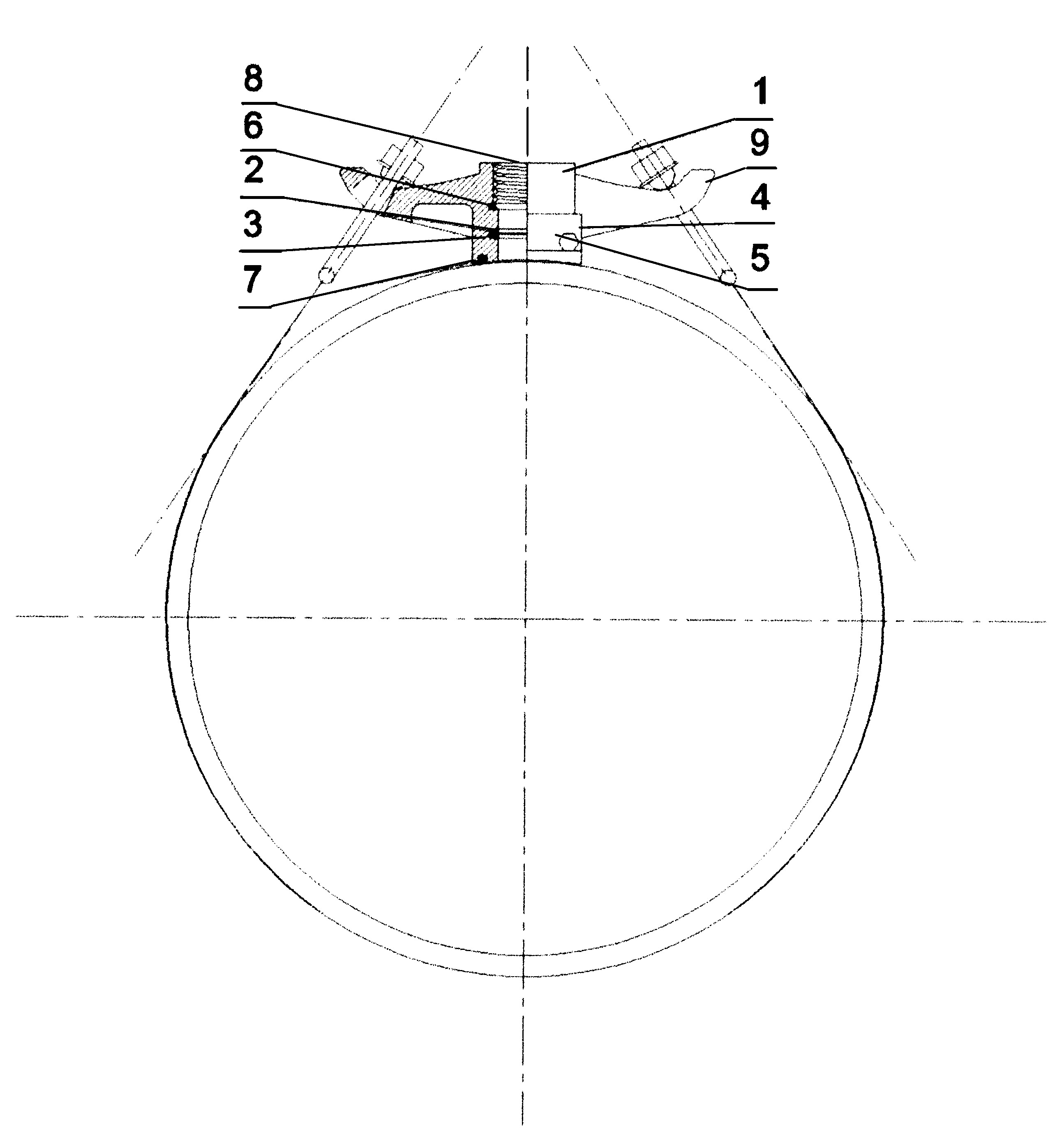

Nożowa opaska do nawiercania, wykonana z żeliwa sferoidalnego zabezpieczonego powłoką antykorozyjną służy do wykonywania przyłączeń do rur wodociągowych o średnicach 80-500 mm. Posiada dwa ramiona, do których mocowana jest stalowa taśma. Wewnątrz korpusu (1) od strony nagwintowanego otworu umieszczona jest uszczelka (6) trapezowa. W kasecie (4) znajdują się pierścienie (2) uszczelniające zabezpieczone wkładkami (3) teflonowymi przed przemieszczaniem. Uszczelka (7) czterokątna z zaokrągloną stroną czołową, znajdująca się od strony nienagwintowanej gwarantuje lepsze dopasowanie się do rury, na której opaska nożowa jest montowana.

Date of filing with the Polish Patent Office or with the competent office abroad

2015-03-06

Date of publication in ‘WUP’ or equivalent foreign bulletin

2017-04-28

Exclusive right number

Ru.069030

Statistics

1Views

1Downloads

Kowalski, D., Kowalska, B., Kwietniewski, M., Iwanek, M., Duklewski, W., Mierzwa, A., & Kępiński, K. (2015). Nożowa opaska do nawiercania. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18175
