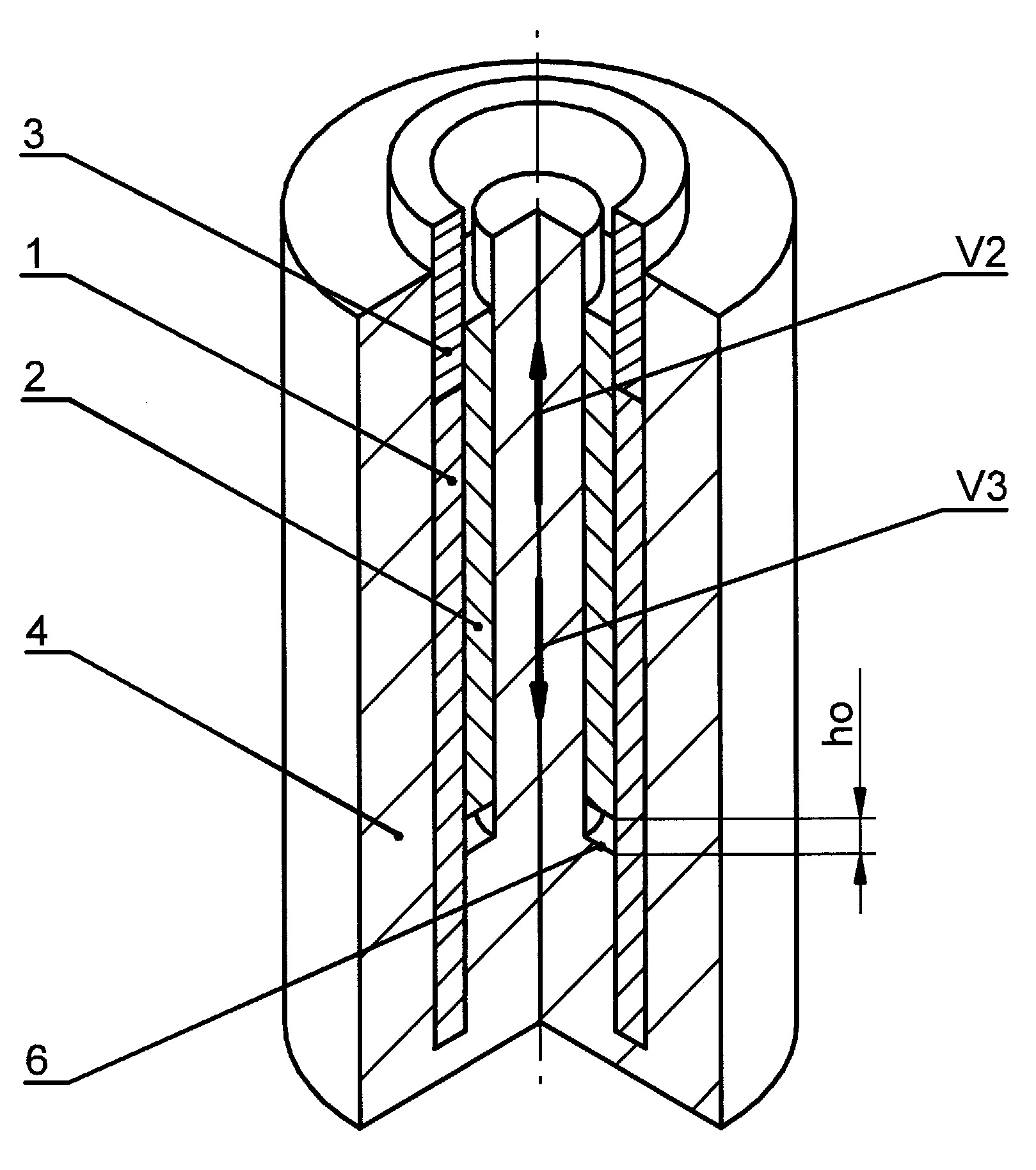

Sposób wyciskania wewnętrznych stopni wałów drążonych charakteryzuje się tym, że półfabrykat (1) w kształcie odcinka rury o grubości ścianki rury i średnicy zewnętrznej rury umieszcza się współosiowo w matrycy (4) w kształcie stopniowanej wewnętrznie tulei, następnie umieszcza się stempel (3) współosiowo do półfabrykatu (1), po czym ustawia się tuleję (2) współosiowo do stempla (3) w odległości (ho) w zakresie od połowy grubości ścianki rury do trzykrotnej wartości średnicy zewnętrznej rury od powierzchni (6) czołowej matrycy (4), następnie wprawia się w ruch postępowy stempel (3) z prędkością (V3) w zakresie od 0,001 m/s do 100 m/s i spęcza się półfabrykat (1) oraz wyciska się promieniowo materiał półfabrykatu (1), następnie wprawia się w ruch postępowy tuleję (2) z prędkością (V2) w zakresie od 0,001 m/s do 100 m/s w kierunku przeciwnym do prędkości (V3) stempla (3) i zwiększa się długość stopnia wału drążonego i uzyskuje się wał drążony ze stopniem o długości h.
Additional information
Application date
2013-07-09
WUP publication date
2016-12-30
Exclusive right number
Pat.224497
Winiarski, G., & Gontarz, A. (2013). Sposób wyciskania wewnętrznych stopni wałów drążonych. https://hdl.handle.net/20.500.14629/16865
