Urządzenie do nawilżania i oczyszczania powietrza wewnętrznego

Abstract

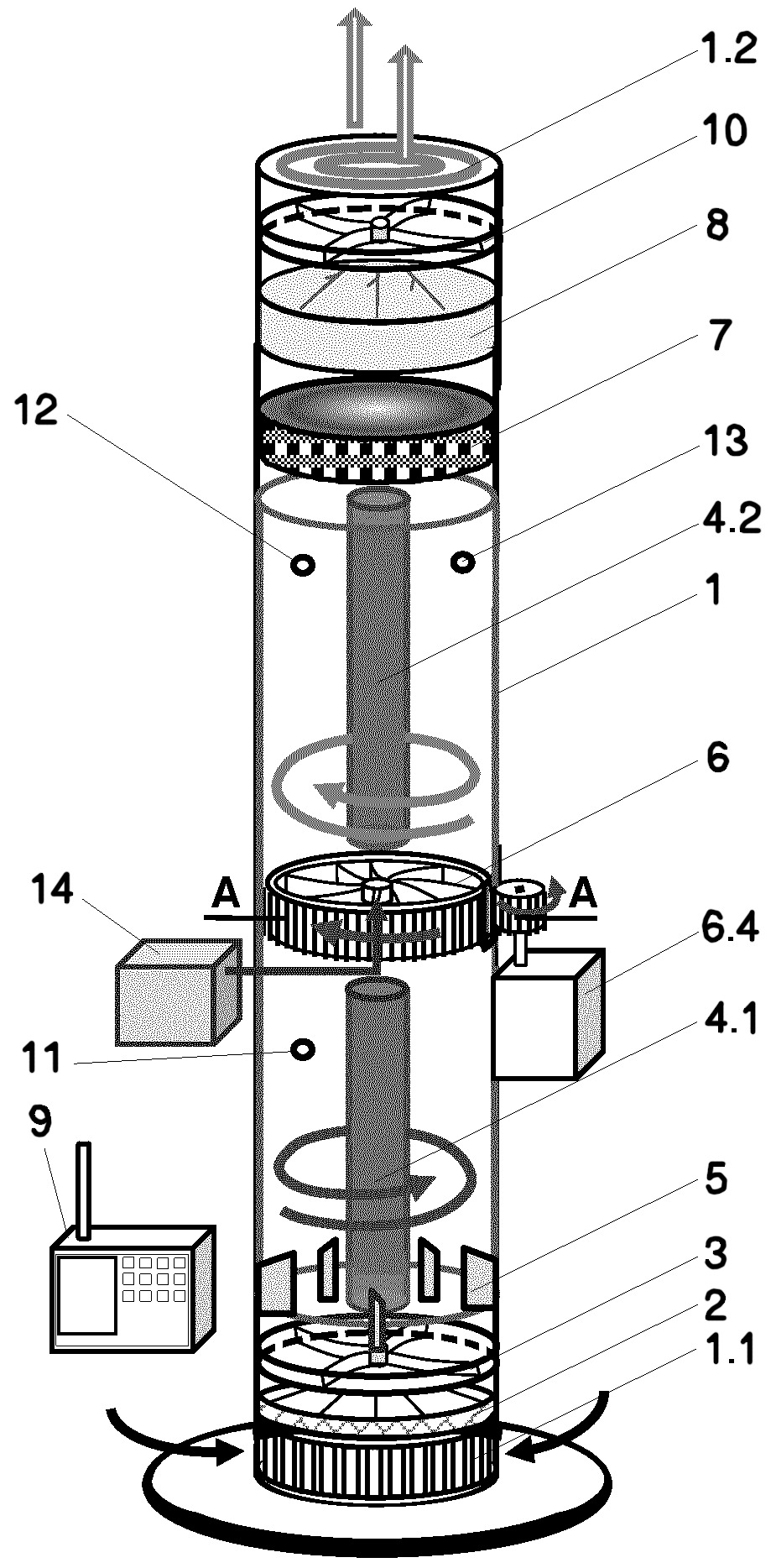

Przedmiotem zgłoszenia jest urządzenie do nawilżania i oczyszczania powietrza wewnętrznego które składa się z obudowy (1) z wlotem powietrza (1.1) w dolnej części obudowy (1) i wylotem powietrza (1.2) w górnej części obudowy (1), w której wewnętrzna powierzchnia pokryta jest warstwą fotokatalityczną, zaś nad wlotem powietrza (1.1) umieszczone są kolejno filtr wstępnego oczyszczania powietrza (2), wentylator osiowy (3) oraz zamocowane osiowo promienniki UV-C (4.1, 4.2). Charakteryzuje się ono tym, że nad pierwszym wentylatorem osiowym (3) do wewnętrznej powierzchni obudowy (1) zamocowane są kierownice powietrza (5) oraz zamocowany jest osiowo pierwszy promiennik UV-C (4.1) i wentylator rurowy (6) z ruchomym pierścieniem wentylatora. W miejscu zamocowania pierścienia wentylatora znajduje się otwór w obudowie (1), natomiast pierścień wentylatora posiada łopatki zamocowane jednym końcem do wewnętrznej powierzchni pierścienia wentylatora i skierowane do jego środka. W łopatkach znajdują się kanały zakończone otworami nawilżającymi i połączone w osi pierścienia wentylatora z systemem generowania pary wodnej. Pierścień wentylatora sprzężony jest z wałem silnika napędowego (6.4) zamocowanego do zewnętrznej powierzchni obudowy (1). Nad wentylatorem rurowym (6) zamocowany jest osiowo drugi promiennik UV-C (4.2), nad którym umieszczony jest filtr powietrza z węglem aktywnym (7).
