Sposób i urządzenie do określania długości dynamicznej części roboczej szczotek czołowych

Abstract

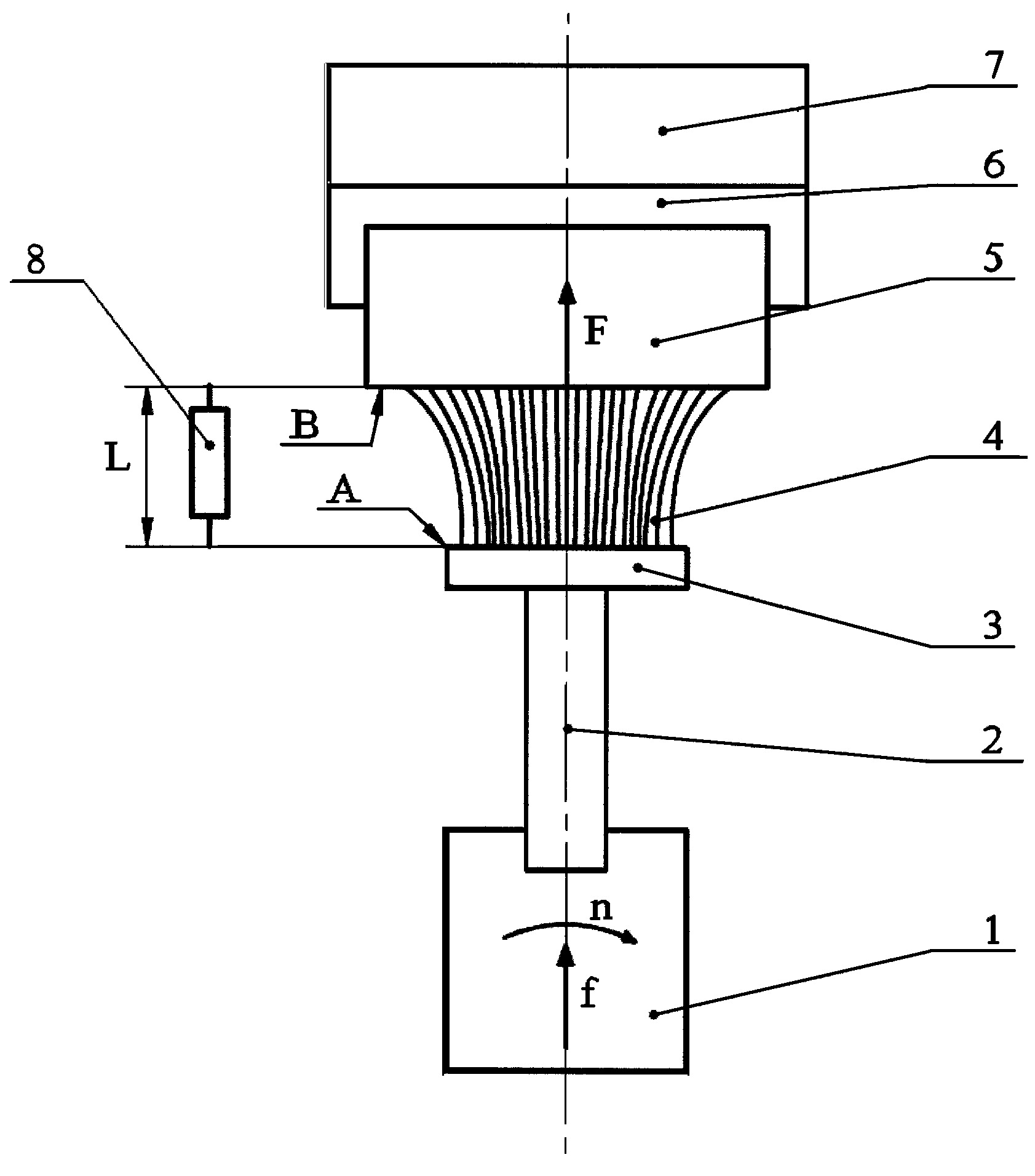

Sposób określania długości dynamicznej części roboczej szczotek czołowych charakteryzuje się tym, że szczotkę (2) czołową wprawia się w ruch obrotowy (n) dookoła jej osi oraz ruch posuwowy (f) równolegle do jej osi w kierunku próbki (5), doprowadzając do uderzeń włókien (4) szczotki (2) czołowej w powierzchnię próbki (5), zamocowanej w uchwycie (6) siłomierza (7) mierzącego działającą siłę (F), a po osiągnięciu wartości progowej tej siły wyłącza się posuw (f) i mierzy się odległość (L) między powierzchnią (A) korpusu (3) szczotki (2) czołowej a powierzchnią (B) próbki (5). Urządzenie do określania długości dynamicznej części roboczej szczotek czołowych charakteryzuje się tym, że składa się z mechanizmu (1) napędowego ruchu obrotowego i ruchu posuwowego szczotki (2) czołowej w kierunku próbki (5), która jest zamocowana w uchwycie (6) siłomierza (7). Pomiędzy powierzchnią (A) korpusu (3) szczotki (2) czołowej a powierzchnią (B) próbki (5) znajduje się przyrząd (8) do pomiaru odległości pomiędzy powierzchnią (A) korpusu (3) szczotki (2) czołowej a powierzchnią (B) próbki (5).
