Urządzenie i sposób sklejania koperty źródła pozytonów do badania warstwy wierzchniej, zwłaszcza elementów maszyn

Alternative title
Device and method for gluing a positron source envelope for testing the surface layer, in particular of machine elements
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.434241
Abstract PL

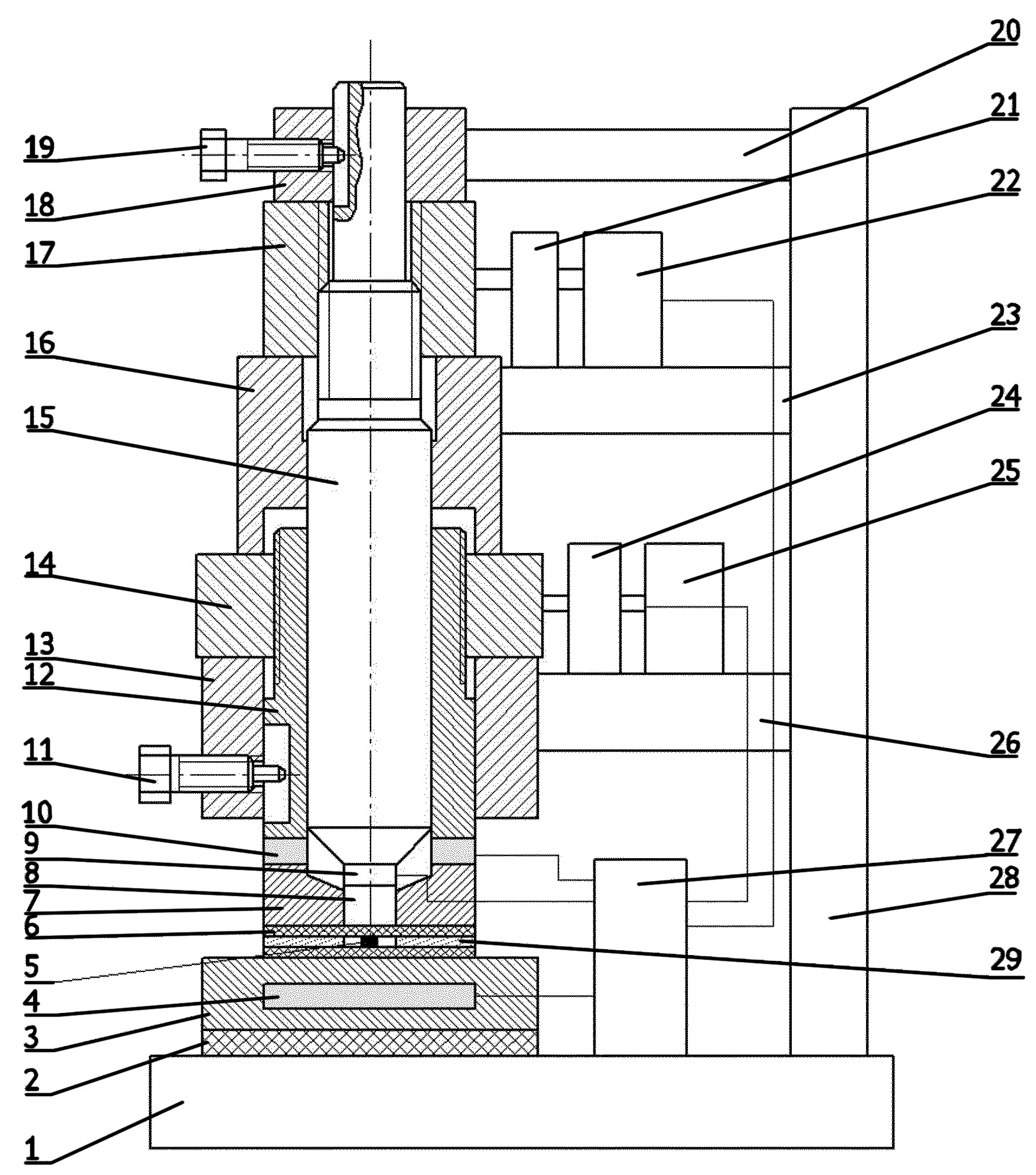

Celem wynalazku jest sklejanie koperty źródła pozytonów do badania warstwy wierzchniej, zwłaszcza elementów maszyn. Sklejanie koperty źródła pozytonów, składającej się z dwóch arkuszy folii (6), między którymi umieszczone jest źródło pozytonów (5), wykonuje się na urządzeniu posiadającym stolik (3), trzpień dociskowy (8) i tarczę dociskową (7). Na stoliku (3) kładzie się pierwszy arkusz folii (6), na której, w obszarze centralnym, umieszcza się źródło pozytonów (5), po czym przykrywa się drugim arkuszem folii (6). Oba arkusze folii (6) ściska się w obszarze centralnym za pomocą trzpienia dociskowego (8), mierząc siłę, z jaką trzpień dociskowy (8) oddziałuje na arkusze folii (6). Następnie między oba arkusze folii (6), w ich obszarze zewnętrznym, nakłada się klej (29) o właściwościach termoutwardzalnych, którego lepkość zmniejsza się ze wzrostem temperatury, po czym zwiększa się temperaturę, za pomocą elementu grzejnego (4), do wybranej wartości poniżej temperatury wiązania kleju, a następnie oba arkusze folie (6) ściska się w obszarze zewnętrznym za pomocą tarczy dociskowej (7), mierząc siłę, z jaką tarcza dociskowa (7) oddziałuje na arkusze folii (6). Wartość ciśnienia wywieranego w obszarze zewnętrznym dobiera się tak, aby była ona mniejsza od wartości ciśnienia w obszarze centralnym. Po zmniejszeniu grubości kleju pod wpływem nacisku w obszarze zewnętrznym zwiększa się temperaturę, za pomocą elementu grzejnego (4), do wartości temperatury wiązania kleju. Urządzenie posiada moduł sterujący (27), umożliwiający pracę urządzenia w sposób automatyczny.
Date of filing with the Polish Patent Office or with the competent office abroad
2020-06-08
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-11-15
Exclusive right number
Pat.239216
Statistics
1Views
11Downloads
Skoczylas, A., Gorgol, M., Zaleski, R., & Zaleski, K. (2020). Urządzenie i sposób sklejania koperty źródła pozytonów do badania warstwy wierzchniej, zwłaszcza elementów maszyn. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17884
