Sposób wodorowego wspomagania spalania w tłokowym silniku spalinowym

Alternative title
Method of supporting the combustion of hydrogen in internal combustion piston engine
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.395318
Abstract PL

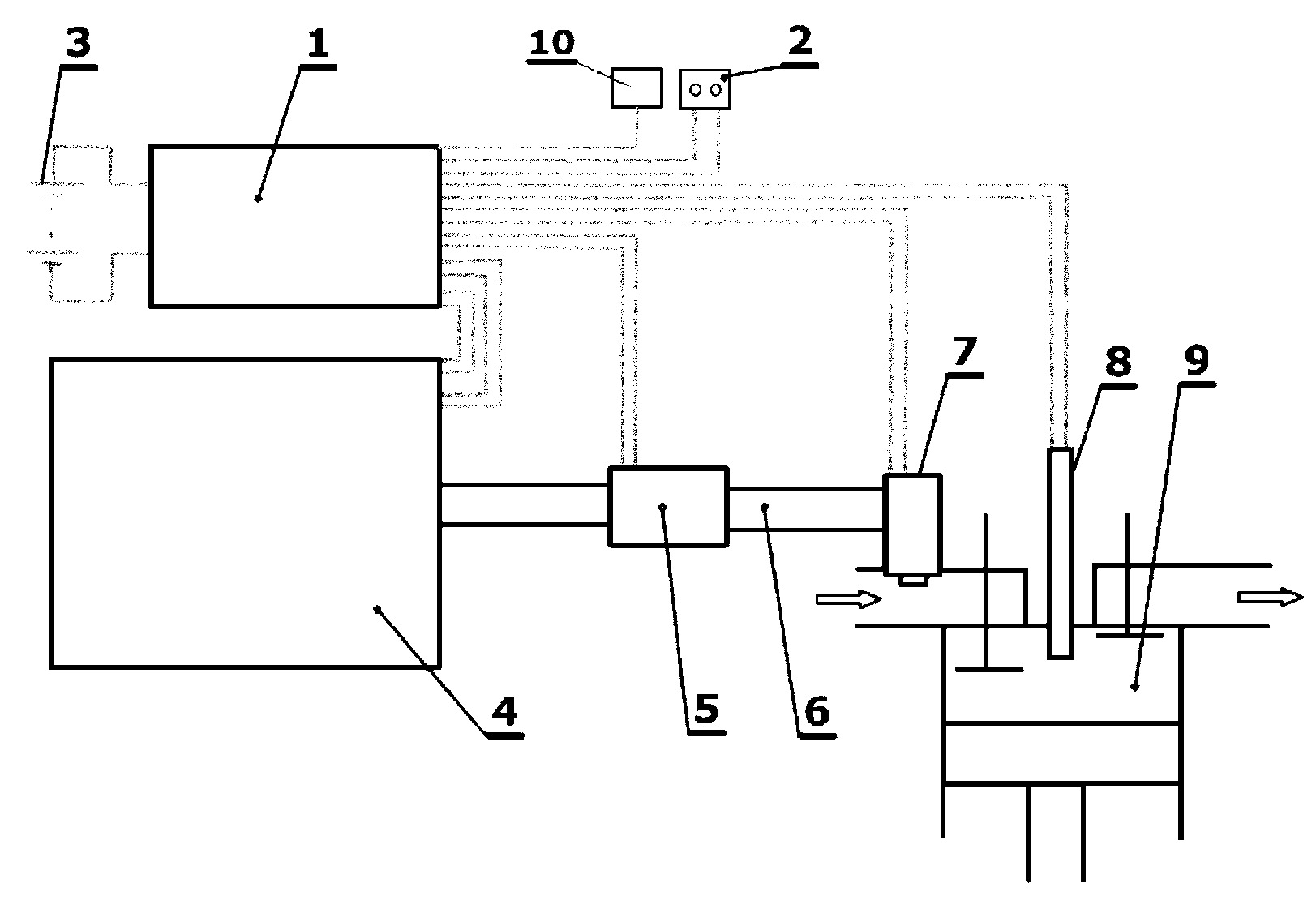

Przedmiotem wynalazku jest sposób wspomagania spalania wodorowego w tłokowym silniku spalinowym polegający na tym, że z chwilą zwiększania prędkości pojazdu elektroniczna jednostka sterująca (1) stopniowo uruchamia generator (4), po czym generuje się mieszaninę wodorotlenową, która przekazywana jest do dozownika (7). Dozownik dozuje odpowiednią dawkę gazu do kolektora dolotowego silnika, po czym mieszanina spala się w przestrzeni roboczej silnika (9). W przypadku jazdy równomiernej w generatorze (4) produkuje się mieszaninę z maksymalną jego wydajnością, po czym mieszaninę przekazuje się przy pomocy dozownika (7), dozując odpowiednią dawkę do kolektora dolotowego i komory spalania silnika (9), po czym następuje jej spalenie. Przy zmniejszaniu prędkości pojazdu elektroniczna jednostka sterująca samoczynnie wyłącza generator (4) i dozownik (7). Zainicjowanie pracy elektronicznej jednostki sterującej (1) następuje po przekroczeniu wartości minimalnej prędkości obrotowej silnika i minimalnego napięcia w układzie pokładowego generowania energii elektrycznej, minimalnej wartości zapisanej w pamięci jednostki, bądź wprowadzanej ręcznie za pomocą specjalizowanego oprogramowania. Natomiast prędkość obrotową silnika wyznacza się na podstawie impulsu napięciowego na wtryskiwaczu paliwa (8), niezależnie od typu i rodzaju systemu zasilania silnika w paliwo, zaś czujnik ciśnienia (5) umiejscowiony w przewodach gazowych (6) monitoruje ciśnienie w generatorze (4), zapobiegając nadmiernemu jego wzrostowi.
Date of filing with the Polish Patent Office or with the competent office abroad
2011-06-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2015-07-31
Exclusive right number
Pat.219744
Statistics
2Views
3Downloads
Wendeker, M., Jakliński, P., Szlachetka, M., & Majczak, A. (2011). Sposób wodorowego wspomagania spalania w tłokowym silniku spalinowym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16916
