Sposób kształtowania plastycznego półfabrykatu, zwłaszcza do wytwarzania wkrętu medycznego z łbem stożkowym

Abstract

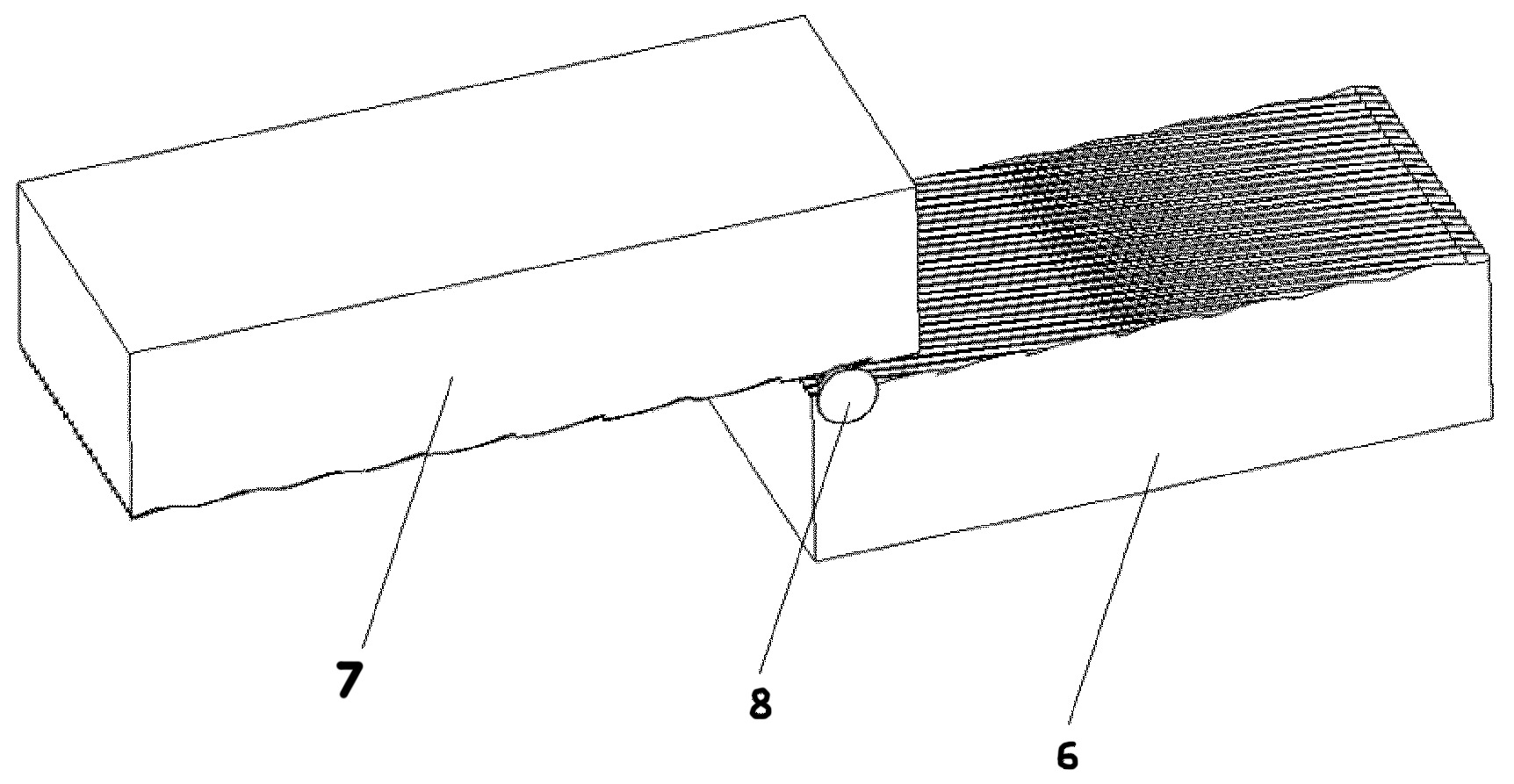

Sposób kształtowania plastycznego półfabrykatu, zwłaszcza do wytwarzania wkrętu medycznego z łbem stożkowym polega na tym, że element wsadowy ze stali implantacyjnej w kształcie walca umieszcza się poprzez pierwszy koniec w wykroju matrycy o kształcie walca przelotowego ze stożkowym wykrojem matrycy na pierwszym końcu ograniczonego od drugiego końca popychaczem. Do wykroju stempla nieprzelotowego wprowadza się drugi koniec elementu wsadowego i dociska się go przy użyciu stempla przez co spęcza się go kształtując łeb stożkowy pierwszego półfabrykatu. Następnie ukształtowany pierwszy półfabrykat w walcowej części nieodkształconej umieszcza się na brzegu szczęki nieruchomej (6) i za pomocą szczęki ruchomej (7) i szczęki nieruchomej (6), które posiadają rowki o zarysie gwintu trapezowego, walcuje się pierwszy półfabrykat wprawiając w ruch posuwisty szczękę ruchomą (7). Przy czym rowki przemieszczającej się szczęki ruchomej (7) oraz rowki szczęki nieruchomej (6) wcinają się w półfabrykat i obracają go kształtując drugi półfabrykat (8) z gwintem trapezowym.
