Konik obrabiarki

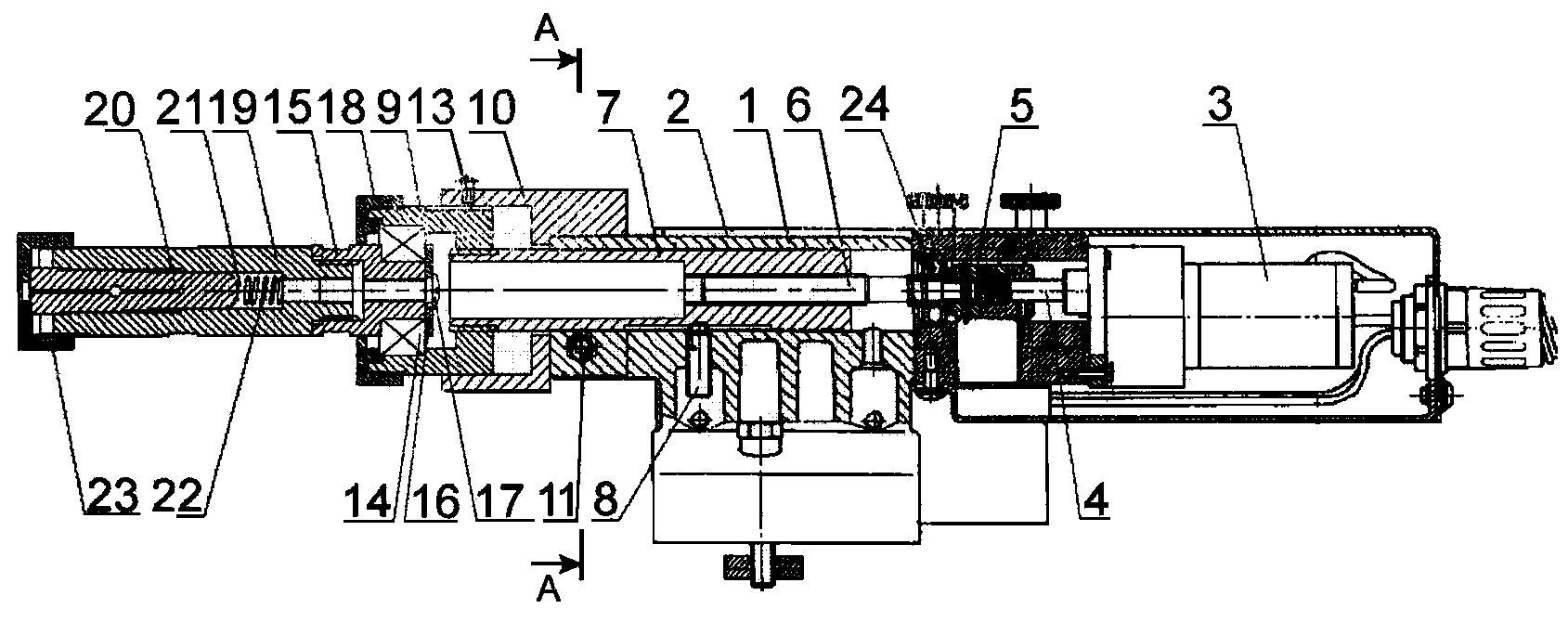

Konik obrabiarki przeznaczony do obróbki małych, precyzyjnych wałków o małej sztywności na obrabiarkach skrawających z zastosowaniem układów sterowania automatycznego oraz obrabiarek sterowanych numerycznie, składający się z korpusu, napędu elektromechanicznego, sprzęgła i łożyska promieniowego znamienny tym, że na łożu tokarki zamocowany jest korpus (1) konika, na którym zamocowana jest obudowa (2), wewnątrz której znajduje się napęd (3) elektromechaniczny z wałkiem (4), który poprzez sprzęgło (5) z uzębionym wieńcem połączony jest z wałkiem (6) gwintowanym i cięgnem (7) zaś wałek (6) umocowany jest wewnątrz obudowy (2) w łożysku (24), przy czym w rowek wpustowy cięgna (7) wkręcony jest wkręt (8), a cięgno (7) połączone jest z ruchomą tuleją (9), która przemieszcza się liniowo wewnątrz tulei (10), zaś tuleja (10) zamocowana jest na korpusie (1) śrubą (11) i nakrętką, a w rowek wpustowy tulei (9) wkręcona jest śruba (13), wewnątrz tulei (9) ruchomej na łożysku (14) promieniowo oporowym zamocowana jest tuleja (15), zaś łożysko (14) zabezpieczone jest z jednej strony podkładką (16) i śrubą (17), a z drugiej strony pokrywą (18), a w tulei (15) zamocowana jest tuleja (19), w której znajduje się tuleja (20) zaciskowa poprzez podkładkę (21) i sprężynę (22), natomiast na końcu tulei (19) znajduje się gwintowana pokrywa (23).
