Sposób wytwarzania kołnierzy czołowych w kształcie dwuramiennej rozety

Abstract

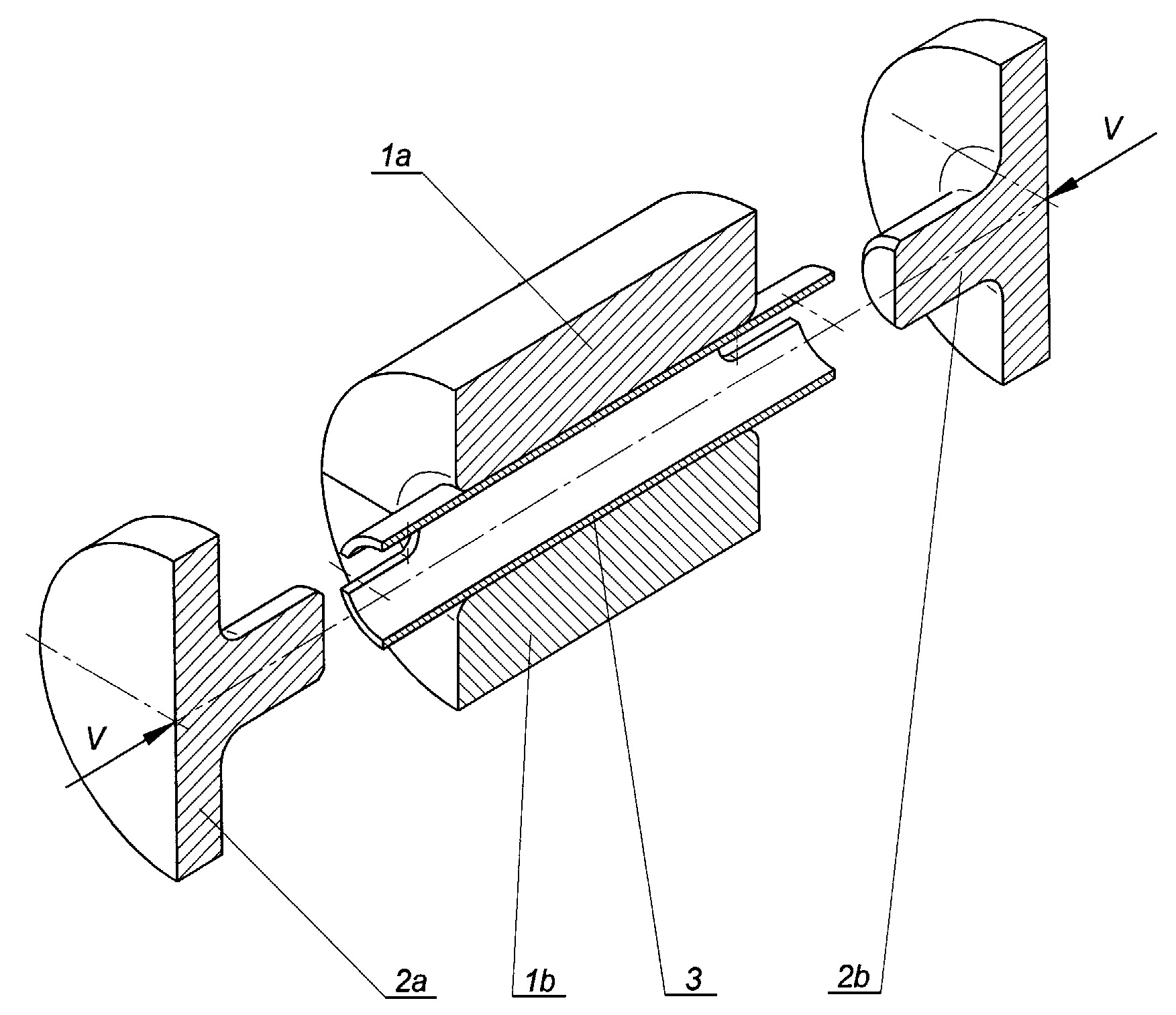

Sposób wytwarzania kołnierzy czołowych w kształcie dwuramiennej rozety, zwłaszcza kołnierzy na wyrobach drążonych charakteryzuje się tym, że na skrajnych końcach półfabrykatu (3) w kształcie odcinka rury, wykonuje się na obwodzie dwa symetryczne nacięcia, następnie półfabrykat (3) umieszcza się w dzielonych matrycach (1a) i (1b), które zaciska się na półfabrykacie (3), po czym uruchamia się ruch postępowy stempli (2a) i (2b) kształtujących, które przemieszczają się ze stałą prędkością (V) wzdłuż osi półfabrykatu (3), w kierunku nacięć wykonanych na półfabrykacie (3), w efekcie przemieszczania się stempli (2a) i (2b) kształtujących, rozpycha się nacięte końce półfabrykatu (3), a następnie wygina się i dotłacza się do powierzchni czołowych dzielonych matryc (1a) i (1b) ramiona kształtowanych kołnierzy, uzyskując wyrób (4) drążony z dwustronnymi kołnierzami (5a) i (5b) w kształcie dwuramiennej rozety. Proces realizowany jest w układzie, w którym dwa symetryczne nacięcia wykonuje się z jednej strony półfabrykatu (3), a następnie kształtuje się kołnierz tylko z jednej strony półfabrykatu (3), natomiast drugi koniec półfabrykatu (3) pozostaje cylindryczny. Proces wytwarzania kołnierzy czołowych realizowany jest na zimno lub na gorąco.
