Konik obrabiarki

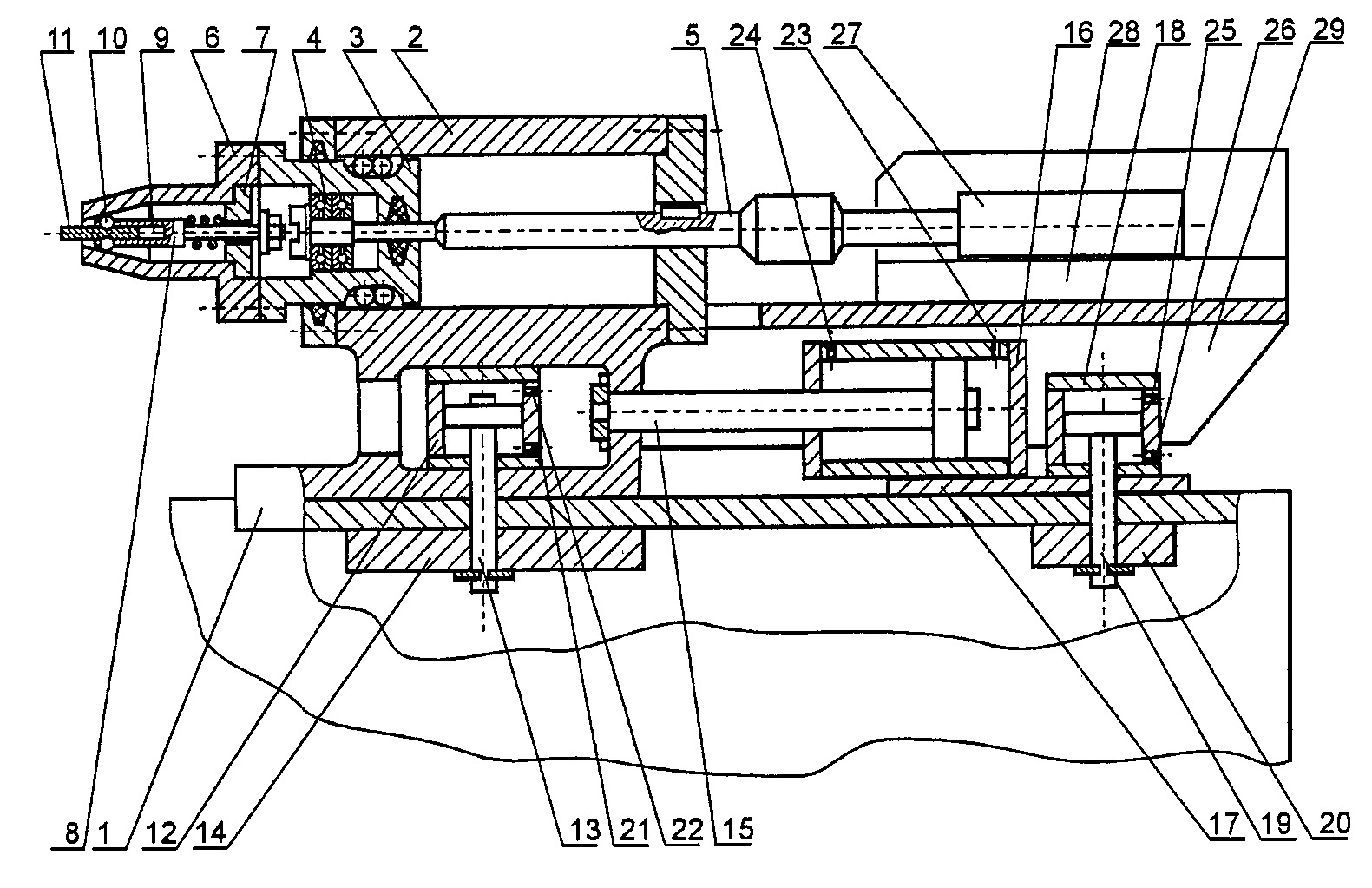

Przedmiotem wynalazku jest konik obrabiarki do obróbki przedmiotów o małej sztywności na obrabiarkach skrawających z zastosowaniem układów sterowania automatycznego. Konik składa się z łoża (1) z korpusem (2) oraz mechanizmu przedmiotu obrabianego z wałem i cięgnem (5) osiowym. Wewnątrz korpusu (2) konika znajduje się wydrążona - z możliwością obracania się - tuleja (3), w której usytuowane jest cięgno (5) osiowe, obracające się w łożysku (4) oporowym, zaś tuleja (3) połączona jest na stałe ze stożkiem (6), na którym zamocowany jest kołnierz (7) z bagnetowym wpustem, w którym przemieszcza się umieszczony na sprężynach wał (8), zaś na końcu wału (8), w sprężystym separatorze (9), znajdują się kulki (10), które umożliwiają wstępne zamocowanie przedmiotu obrabianego (11). Cięgno (5) osiowe z drugiego końca połączone jest na stałe z bieżnikiem (27) elektrycznego silnika liniowego, którego induktor (28) zamocowany jest na stałe na wsporniku (29) korpusu (2) konika, zespół ten umożliwia rozciąganie przedmiotu obrabianego (11). Konik obrabiarki może być wykorzystywany przy operacjach toczenia, szlifowania oraz frezowania odpowiednich kształtów wałków o małej sztywności w stanie sprężyście-odkształcalnym.
