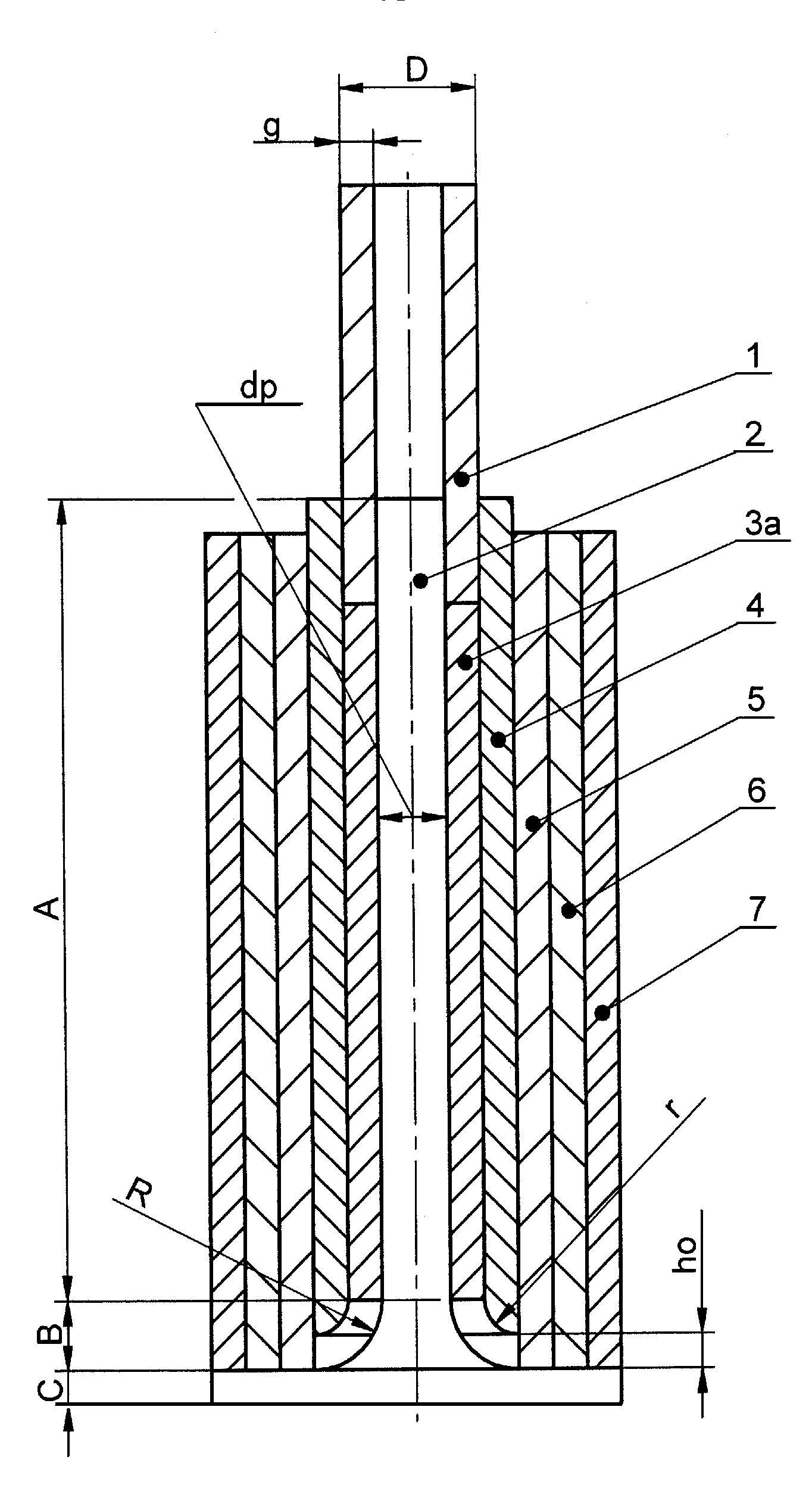

Sposób wywijania zewnętrznego kołnierza z wykorzystaniem ruchomych tulei, zwłaszcza na końcu rury, charakteryzuje się tym, że półfabrykat (3a) w kształcie odcinka rury o grubości (g) ścianki rury i średnicy (D) zewnętrznej rury umieszcza się współosiowo na trzpieniu (2) w kształcie walca, który w strefie (C) dolnej ma podstawę, która przechodzi w strefie (B) środkowej promieniem (R) w walec o średnicy (dp) w strefie (A) górnej. Następnie umieszcza się stempel (1) współosiowo do trzpienia (2), po czym umieszcza się pierwszą tuleję (4) nieruchomą, posiadającą w dolnej części wewnętrznej zaokrąglenie o promieniu (r)=(R)-(g) współosiowo do trzpienia (2), w odległości (ho) równej grubości (g) ścianki rury od górnej powierzchni strefy (C) dolnej trzpienia (2). Następnie umieszcza się drugą tuleję (5) ruchomą, trzecią tuleję (6) ruchomą i obudowę (7) współosiowo do trzpienia (2} stycznie do podstawy trzpienia (2), po czym wprawia się w ruch postępowy stempel (1) w kierunku półfabrykatu (3a) z prędkością w zakresie od 0,001 m/s do 100 m/s i spęcza się półfabrykat (3a) oraz wyciska się promieniowo materiał półfabrykatu (3a) i uzyskuje się tuleję z kołnierzem wstępnym.
Additional information
Application date
2013-12-09
WUP publication date
2016-07-29
Exclusive right number
Pat.222192
Winiarski, G., & Gontarz, A. (2013). Sposób i urządzenie do wywijania zewnętrznego kołnierza. https://hdl.handle.net/20.500.14629/16898
