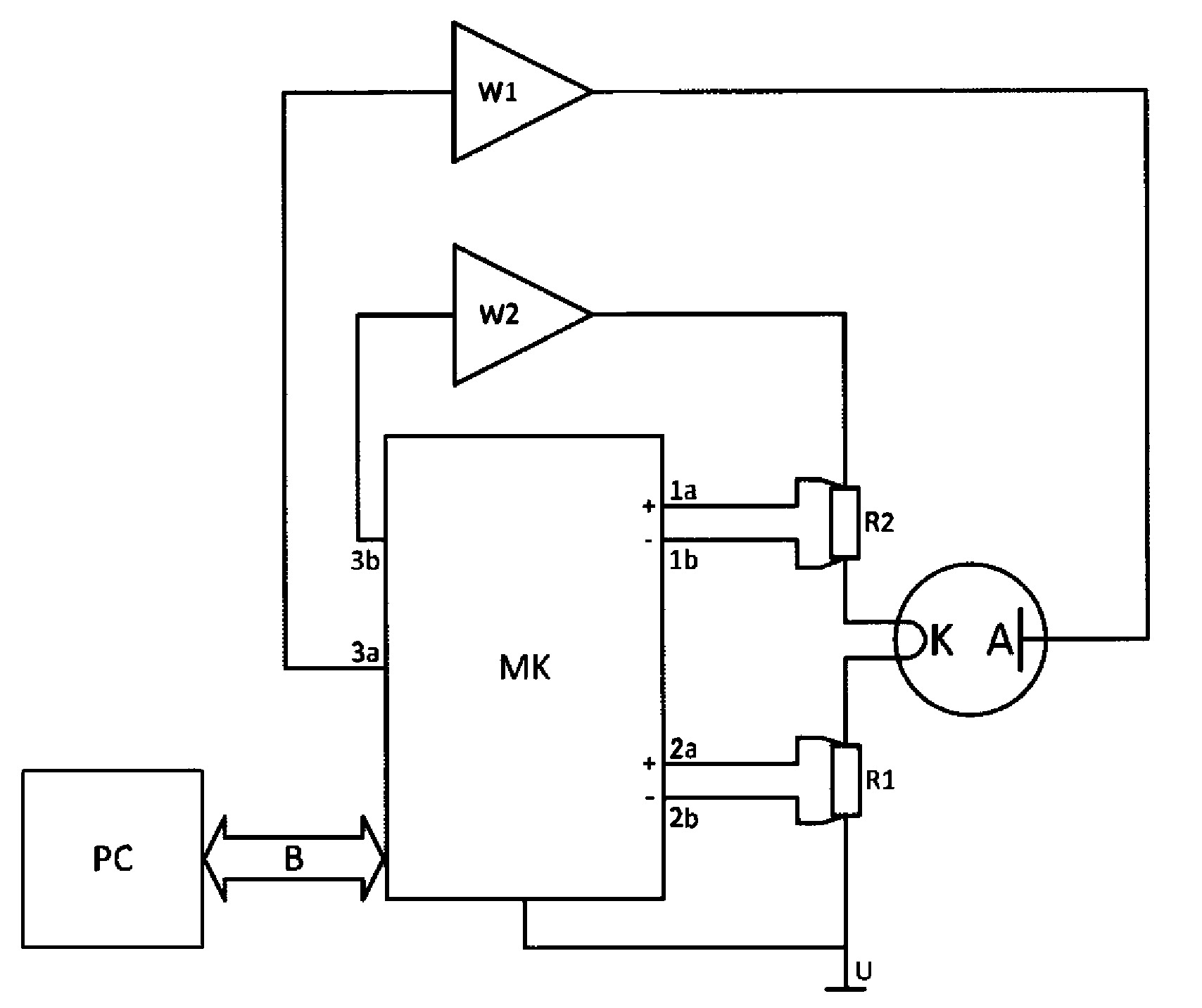

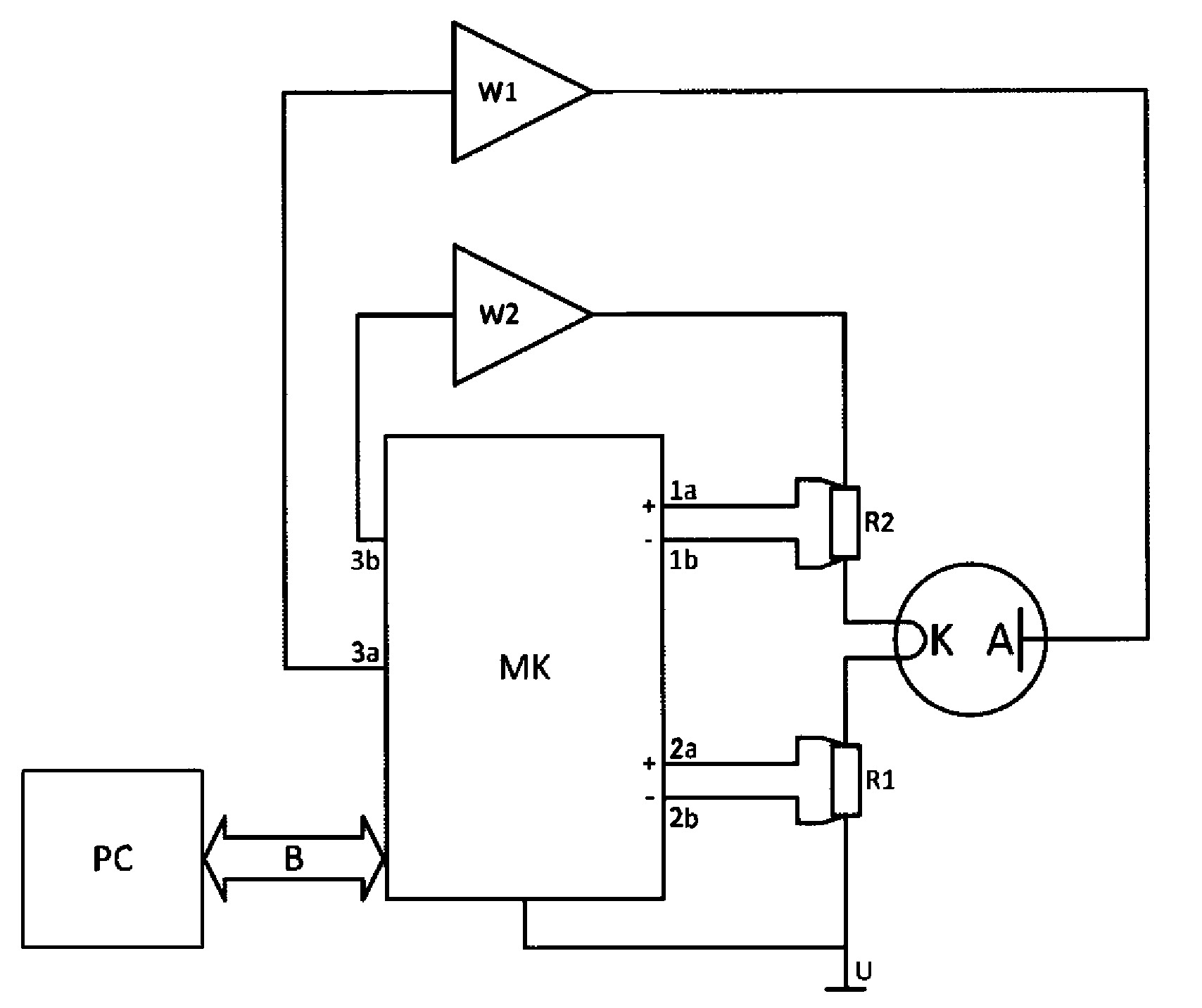

Układ cyfrowy stabilizacji natężenia prądu termoemisji elektronowej oraz napięcia przyspieszającego elektrony, zwłaszcza dla wysokich energii elektronów charakteryzuje się tym, że wyjście wzmacniacza mocy (W2) połączone jest poprzez pierwszy zacisk drugiego rezystora pomiarowego (R2) z pierwszym analogowym wejściem pozytywnym (1a) mikrokontrolera (MK), zaś drugi zacisk drugiego rezystora pomiarowego (R2) połączony jest z pierwszym zaciskiem katody (K) i pierwszym analogowym wejściem negatywnym (1b) mikrokontrolera (MK), a drugi zacisk katody (K) połączony jest za pomocą pierwszego zacisku pierwszego rezystora pomiarowego (R1) z drugim analogowym wejściem pozytywnym (2a) mikrokontrolera (MK), przy czym drugi zacisk pierwszego rezystora pomiarowego (R1) połączony jest z drugim analogowym wejściem negatywnym (2b) mikrokontrolera (MK) i masą układu (U), natomiast pierwsze wyjście sterujące (3a) mikrokontrolera (MK) połączone jest z wejściem wzmacniacza wysokonapięciowego (W1), którego wyjście połączone jest z anodą (A), przy czym drugie wyjście sterującej (3b) mikrokontrolera (MK) połączone jest z wejściem wzmacniacza mocy (W2), ponadto mikrokontroler (MK) połączony jest poprzez łącze szeregowe (B) z komputerem (PC).
