Sposób walcowania wyrobów typu kula, zwłaszcza w śrubowym wykroju wewnętrzno-zewnętrznym

Abstract

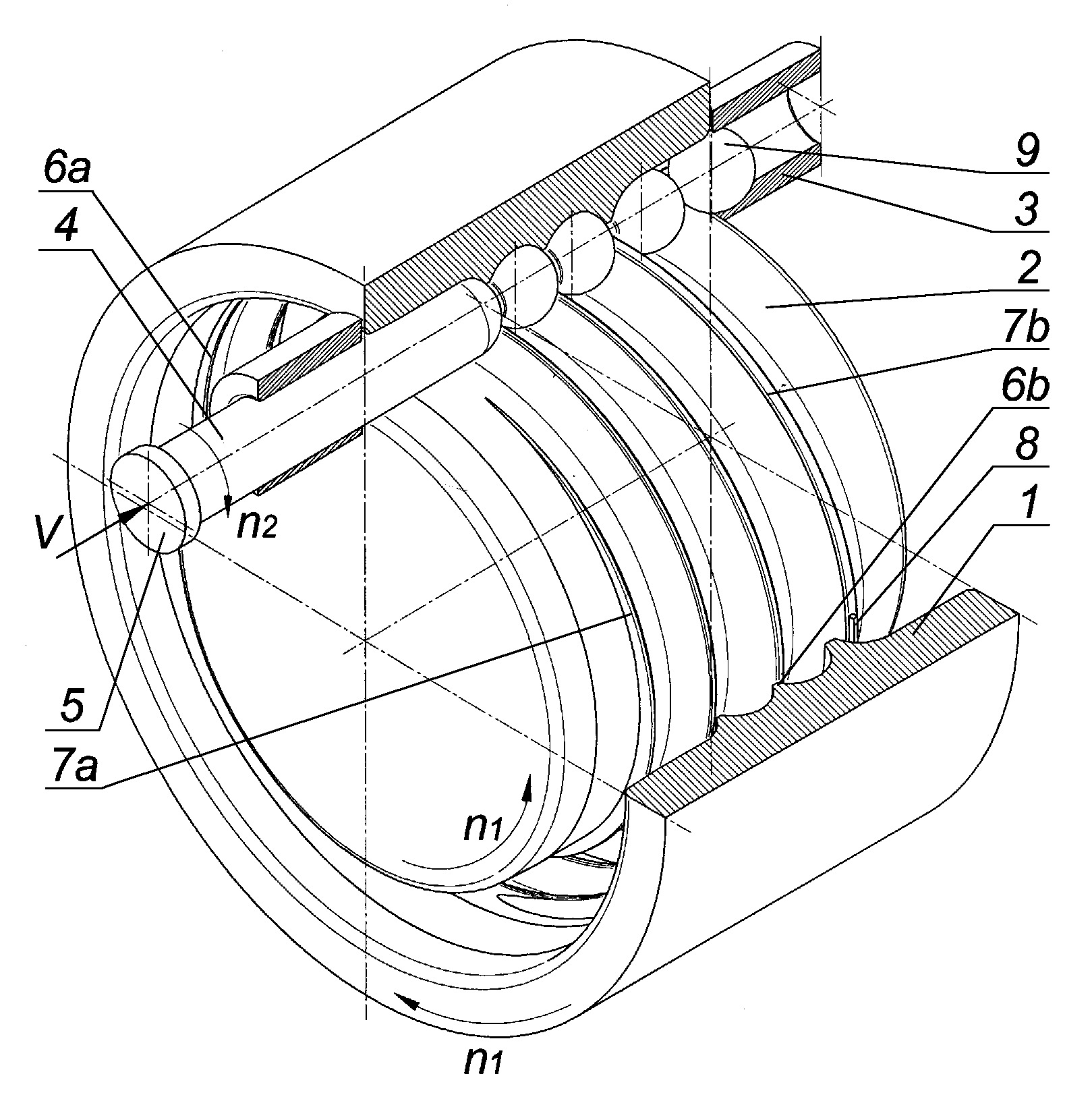

Sposób walcowania wyrobów typu kula, zwłaszcza w śrubowym wykroju wewnętrzno - zewnętrznym, charakteryzuje się tym, że półfabrykat (4) w kształcie odcinka pręta o średnicy równej średnicy kształtowanej kuli (9) umieszcza się w prowadnicy (3) kształtowej, która znajduje się w przestrzeni roboczej, utworzonej przez wewnętrzny segment (1) roboczy oraz zewnętrzny segment (2) roboczy, następnie wprawia się wewnętrzny segment (1) roboczy oraz zewnętrzny segment (2) roboczy w ruch obrotowy, w przeciwnych kierunkach i z taką samą stałą prędkością (n1) obrotową, po czym uruchamia się ruch postępowy popychacza (5) i przemieszcza się półfabrykat (4) ze stałą prędkością (V) w prowadnicy (3) w kierunku przestrzeni roboczej utworzonej przez wewnętrzny segment (1) roboczy oraz zewnętrzny segment (2) roboczy, przy czym prędkość (V) przemieszczania się popychacza (5) i półfabrykatu (4) równa jest skokowi klinowych występów (6a) i (7b) śrubowych, zaś w wyniku oddziaływania klinowych występów (6a) i (7a) śrubowych, wprawia się półfabrykat (4) w ruch obrotowy ze stałą prędkością (n2) w kierunku zgodnym do obrotów wewnętrznego segmentu (1) roboczego i zagłębia się klinowe występy (6a) i (7a) śrubowe, które umieszczone są na powierzchni wewnętrznej, wewnętrznego segmentu (1) roboczego oraz powierzchni zewnętrznej, zewnętrznego segmentu (2) roboczego i oddziela się od półfabrykatu (4) objętość materiału równą objętości kształtowanej kuli (4), którą następnie w wyniku oddziaływania śrubowych występów (6b) i (7b) o wklęsłych powierzchniach roboczych i promieniu kształtuje się w kulę (9).
