Maszyna wyporowa obiegowo-krzywkowa, zwłaszcza silnik hydrauliczny

Abstract

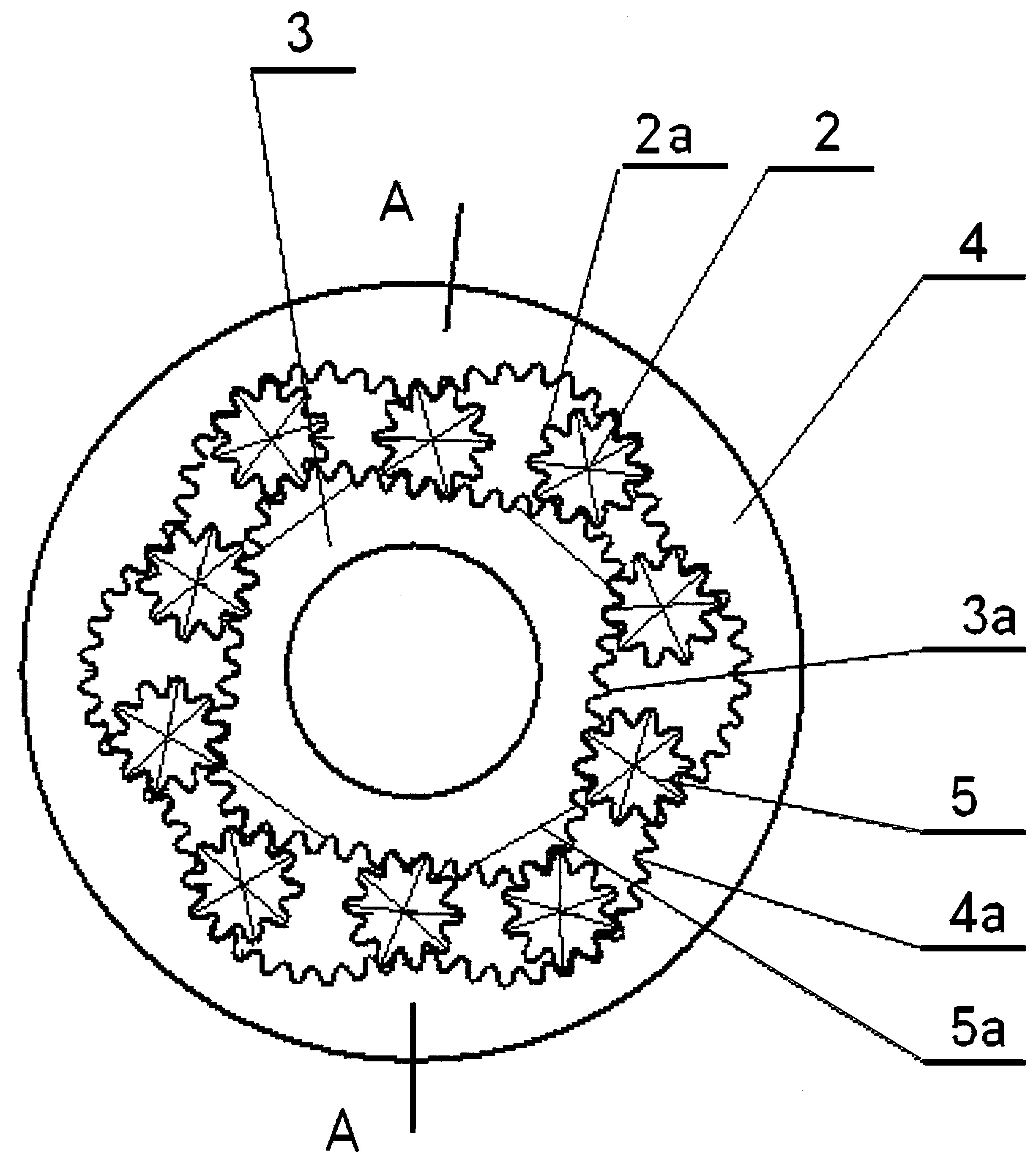

Przedmiotem wynalazku jest maszyna wyporowa obiegowo-krzywkowa, zwłaszcza silnik hydrauliczny składająca się z płyt bocznych, koła pierścieniowego, wirnika i satelity. Charakteryzuje się ona tym, że pomiędzy płytami bocznymi znajduje się koło pierścieniowe (4) w postaci pierścienia posiadające wewnątrz uzębienie, zazębione z uzębieniem zewnętrznym co najmniej jednego satelity (2), który zazębiony jest z wirnikiem (3) znajdującym się wewnątrz koła pierścieniowego (4), zaś na powierzchni bocznej satelity (2) znajduje się co najmniej jeden kanał smarny (5) i na powierzchni bocznej wirnika (3) w pobliżu naroży znajduje się co najmniej jeden kanał smarny (5a) ponadto luz pomiędzy powierzchniami płyt bocznych a powierzchniami bocznymi satelity (2) i wirnika (3) wynosi nie więcej niż 30 µm.
