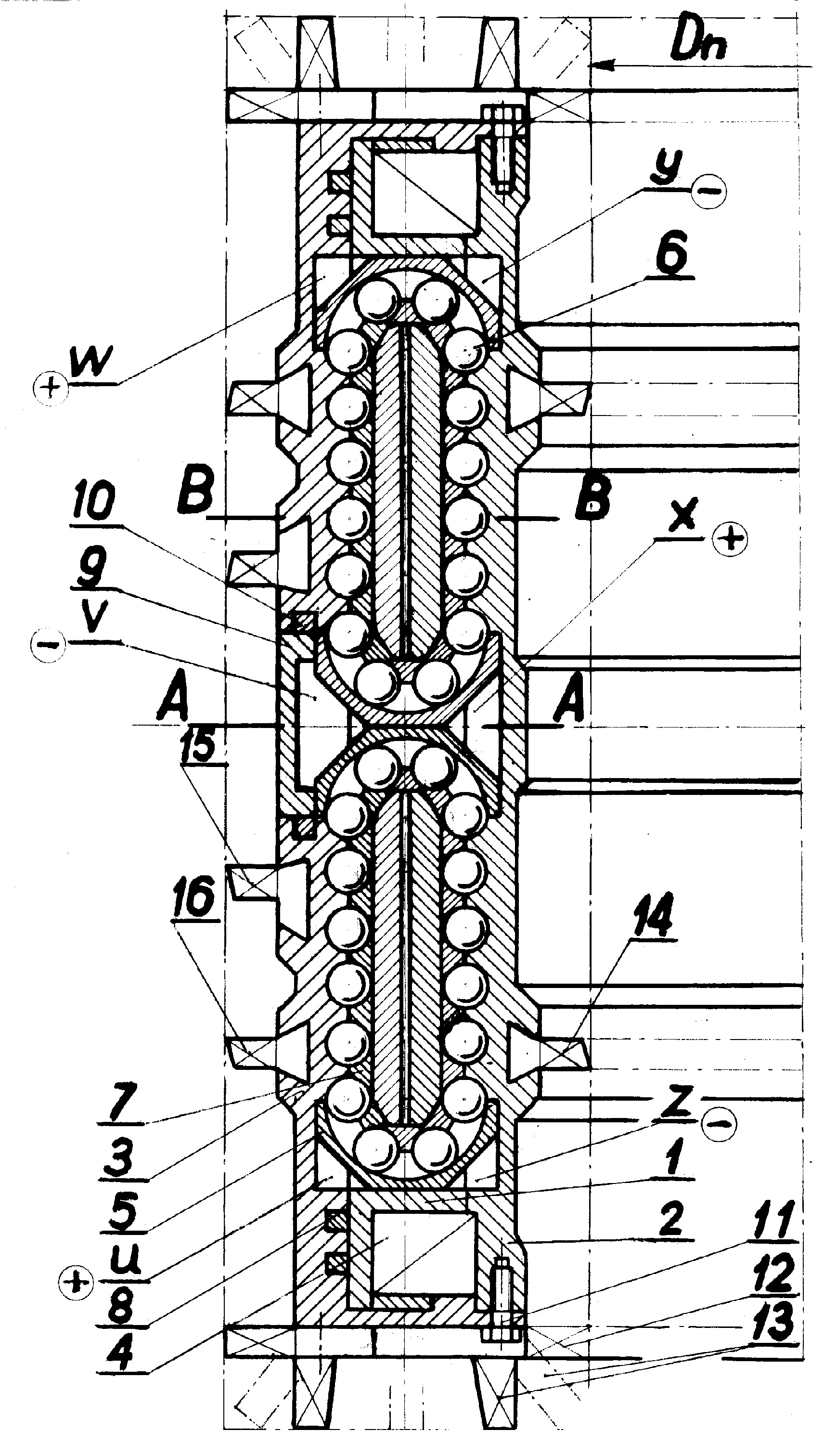

Frez do urabiania skał, zwłaszcza węgla mający wielkośrednicową tuleję korpusu z dwoma gładziami, z czterema oknami prostokątnymi wydzielonymi osiowo, charakteryzuje się tym, że ułożyskowany w tulei korpusu (1) wirnik freza zawiera tuleję (2) wewnętrzną, której jedna połowa ma gwint zewnętrzny o zarysie normalnym półokręgu z podziałką osiową o skręcie prawym, zaś druga połowa ma gwint o takim samym zarysie i podziałce o skręcie lewym. Grzbiety gwintów przylegają ruchowo i szczelnie do gładzi wewnętrznej, zaś każdy koniec tej tulei poprzez pierścień czołowy łączy się sztywno z tuleją (3) zewnętrzną z gwintem wewnętrznym o zarysie normalnym. Przekrój promieniowy wirnika freza ma kształt litery C wydłużonej osiowo, otwartej na zewnątrz i opasującej przekrój promieniowy tulei korpusu (1), zaś skręt gwintu wewnętrznego jest przeciwny do skrętu gwintu zewnętrznego na tym samym końcu tulei korpusu (1), której każde okno wypełnia para kaset (5) płaskich jedna za drugą w parze. Frez po zmodyfikowaniu tworzy odmianę dyskową i wielowirnikową.
Additional information
Application date
1991-12-20
WUP publication date
1995-07-31
Exclusive right number
Pat.167009
Mączka, W., & Fijałkowski, S. (1991). Organ do urabiania skał, zwłaszcza węgla. https://hdl.handle.net/20.500.14629/17394
