Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula

Abstract

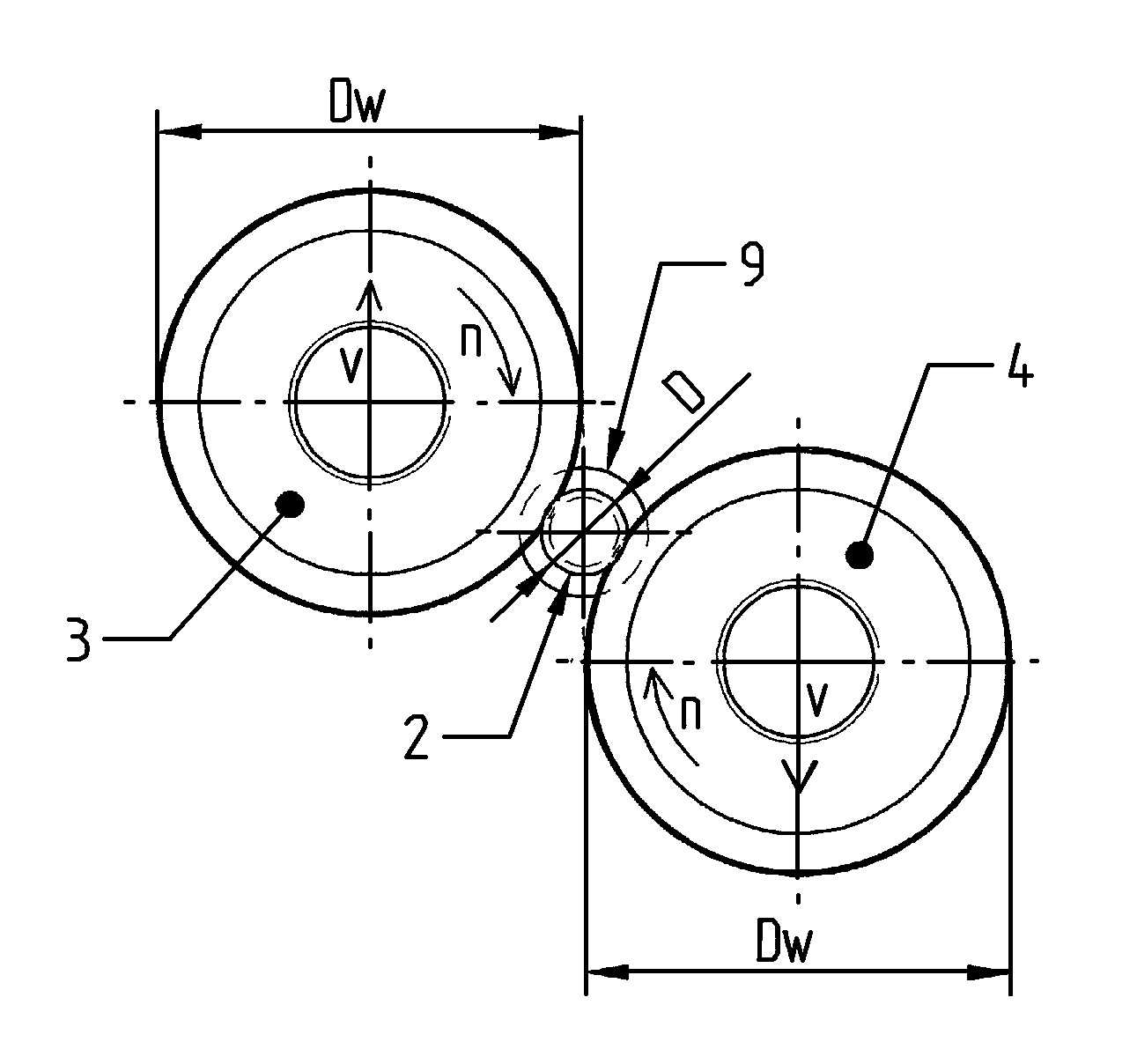

Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula, charakteryzuje się tym, że półfabrykat (1) w kształcie pręta o średnicy mniejszej od średnicy (D) kształtowanej kuli (2), pozycjonowany jest przez prowadnicę (9) pierścieniową i wprowadza się go między dwa walce (3) i (4), o jednakowych średnicach (Dw) oraz osiach równoległych do siebie, które posiadają na obwodzie bruzdy (5) i (6) pierścieniowe rozmieszczone w odległości (L) większej od średnicy (D) kuli (2), następnie walce (3) i (4) wprawia się w ruch obrotowy w tym samym kierunku, z taką samą prędkością (n) i jednocześnie w przeciwbieżny prostoliniowy ruch posuwisty z prędkością (v) w kierunkach równoległych do siebie, przy czym w wyniku ruchu obrotowego walców (3) i (4), na których wykonane są występy (7) i (8) rozdzielające bruzdy (5) i (6) pierścieniowe, wprawia się półfabrykat (1) w ruch obrotowy, natomiast w wyniku ruchu posuwistego walców (3) i (4) wgniata się występy (7) i (8) umieszczone na walcach (3) i (4) w półfabrykat (1) redukując jego średnicę i rozcina się go na części o objętości równej objętości kuli (2), zaś w efekcie oddziaływanie wklęsłych powierzchni bocznych występów (7) oraz (8) spęcza się materiał, przez co otrzymuje się kule (2) o średnicy (D) większej od średnicy półfabrykatu (1). Sposób realizowany jest w układzie, w którym walce (3) i (4) obracają się wokół własnych osi w tym samym kierunku z taką samą prędkością obrotową (n), oraz wykonują posuwisty ruch krzywoliniowy.
