Urządzenie do badania nieciągłości struktury detali ferromagnetycznych na małej przestrzeni badawczej

Abstract

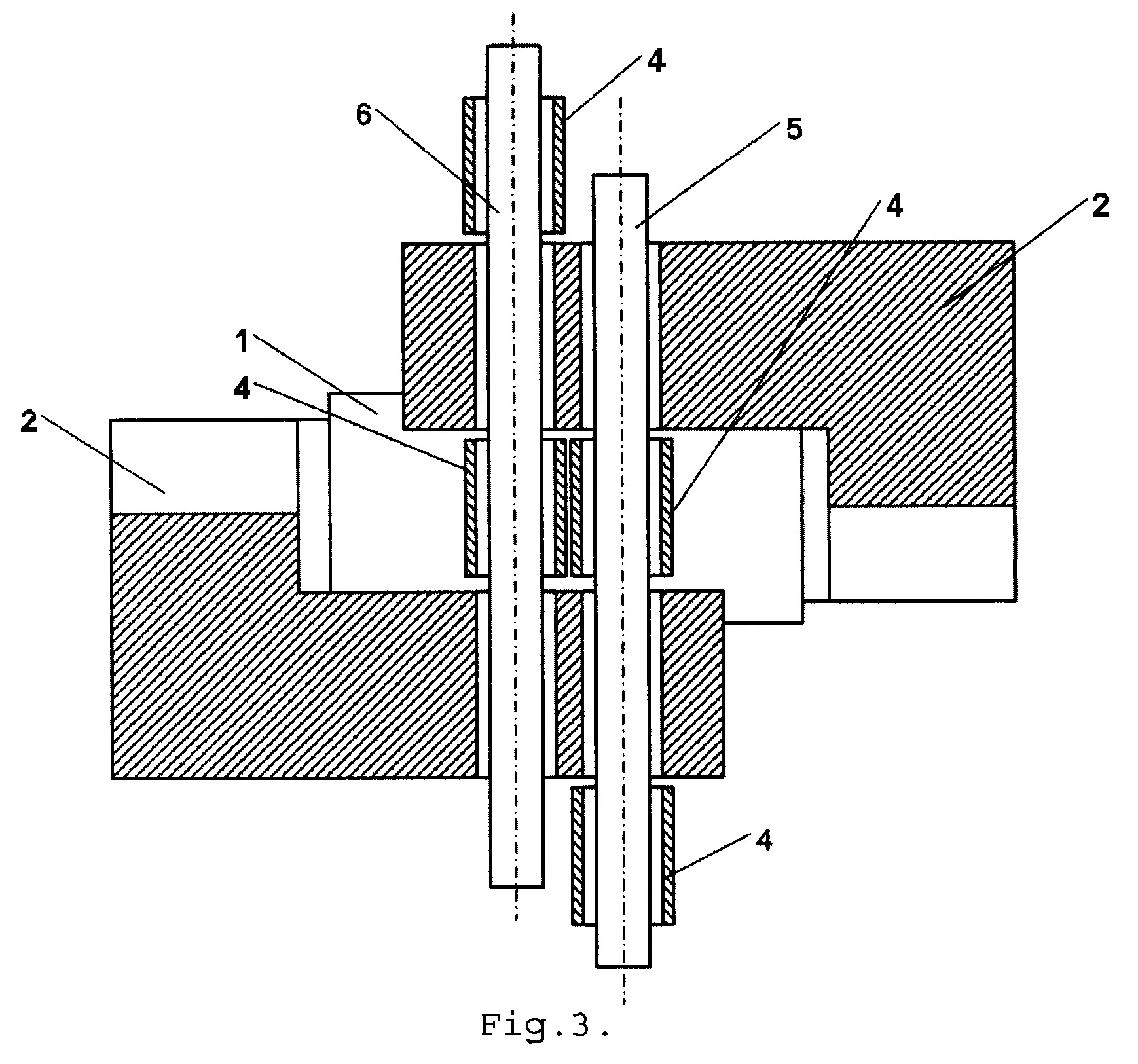

Sposób badania nieciągłości struktury detali ferromagnetycznych na małej przestrzeni badawczej charakteryzuje się tym, że badany detal i wzorzec umieszcza się w otworach jarzma wykonanego w kształcie litery "C" z materiału ferromagnetycznego z przedłużonymi i wygiętymi końcami, które przechodzi wewnątrz cewki magnesującej, wywołującej silne pole magnetyczne o zadanej częstotliwości i tłumionej amplitudzie a następnie za pomocą cewek pomiarowych ułożonych prostopadle względem cewki magnesującej bada się rozdzielone na poszczególne detale strumienie magnetyczne, zamknięte wspólnym jarzmem. Urządzenie do badania nieciągłości struktury detali ferromagnetycznych na małej przestrzeni badawczej posiada cewkę (1) magnesującą i cztery cewki (4) pomiarowe oraz jarzmo (2) z materiału ferromagnetycznego w kształcie litery "C" z przedłużonymi i wygiętymi końcami, które przechodzi przez cewkę (1) magnesującą umiejscowioną w dłuższej części litery "C", zaś w końcach wygiętych ramion jarzma (2) wykonane są po dwa otwory (3), przez które przechodzą suwliwie detal (5) wzorcowy i detal (6) badany, przy czym w przestrzeni pomiędzy wygiętymi końcami jarzma (2) umieszczone są dwie cewki (4) pomiarowe, po jednej na detalu (5) wzorcowym i detalu (6) badanym.
