Sposób i urządzenie do badania tłumienia fali akustycznej w wytworach kompozytowych

Alternative title
Method and device for testing the acoustic wave attenuation in composite creations
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.397458
Abstract PL

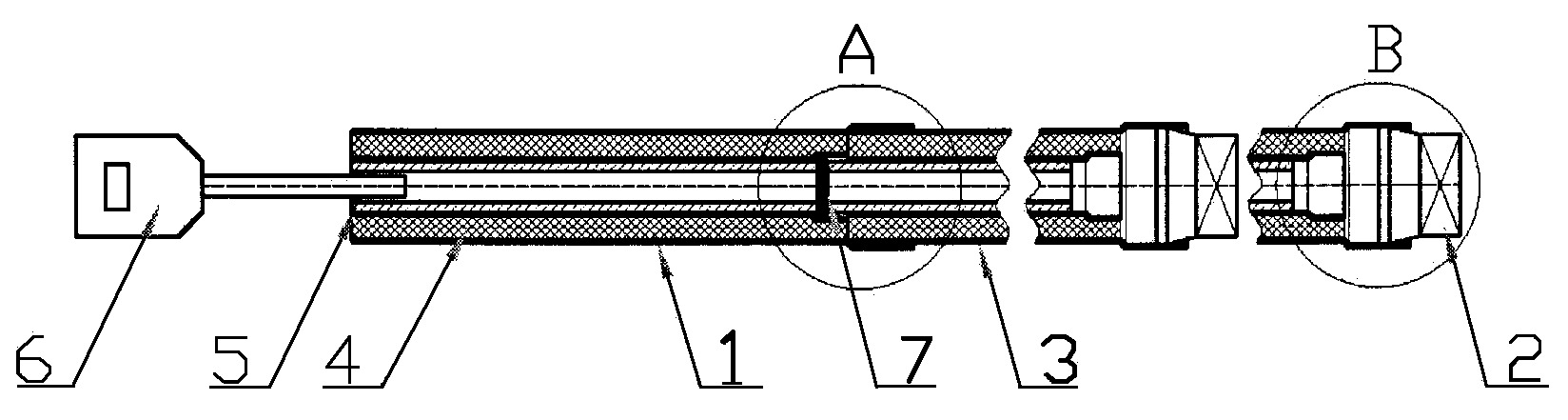

Sposób badania tłumienia fali akustycznej w wytworach kompozytowych charakteryzuje się tym, że badaną próbkę (7) w kształcie walca wykonaną z kompozytu granulatu gumowego oraz materiałów polimerowych mocuje się w uchwycie urządzenia, gnieździe korpusu, po czym z głośnika (2), który jest przymocowany do kanału (3) ruchomego emituje się źródło fali akustycznej, którą przepuszcza się przez badaną próbkę (7), przy czym część fali akustycznej jest pochłaniana przez badaną próbkę (7), a część kieruje się do sonometru (6), natomiast wynik pomiaru wyświetla się na ekranie sonometru. Urządzenie do badania tłumienia fali akustycznej w wytworach kompozytowych posiadające głośnik i sonometr, składa się z głośnika (2), który zamocowany jest do kanału (3) ruchomego z regulowana długością, gdzie w środkowej części kanału (3) ruchomego znajduje się wytłumienie (4) z pianki poliuretanowej, a wewnątrz kanału (3) ruchomego jest otulina (5) w kształcie walca z polimeru spienionego, zaś pomiędzy kanałem (3) ruchomym, a kanałem (1) stałym o stałej długości zamocowana jest badana próbka (7), a kanał (3) ruchomy i kanał (1) stały połączone są ze sobą rozłącznie, gdzie w środkowej części kanału (1) stałego znajduje się wytłumienie (4) z pianki poliuretanowej, wewnątrz kanału (1) stałego jest otulina (5) w kształcie walca z polimeru spienionego, zaś na końcu kanału (1) stałego znajduje się sonometr (6).
Date of filing with the Polish Patent Office or with the competent office abroad
2011-12-19
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-04-29
Exclusive right number
Pat.221381
Statistics
1Views
1Downloads
Klepka, T., Orzeł, J., Pioś, P., & Tarkowski, P. (2011). Sposób i urządzenie do badania tłumienia fali akustycznej w wytworach kompozytowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17748
