Automatyczna manetka biegów do roweru i układ do sterowania automatyczną manetką biegów do roweru

Alternative title
Automatic shifter for changing gears for a bicycle and the control system of the automatic shifter for changing gears for a bicycle
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.425560
Abstract PL

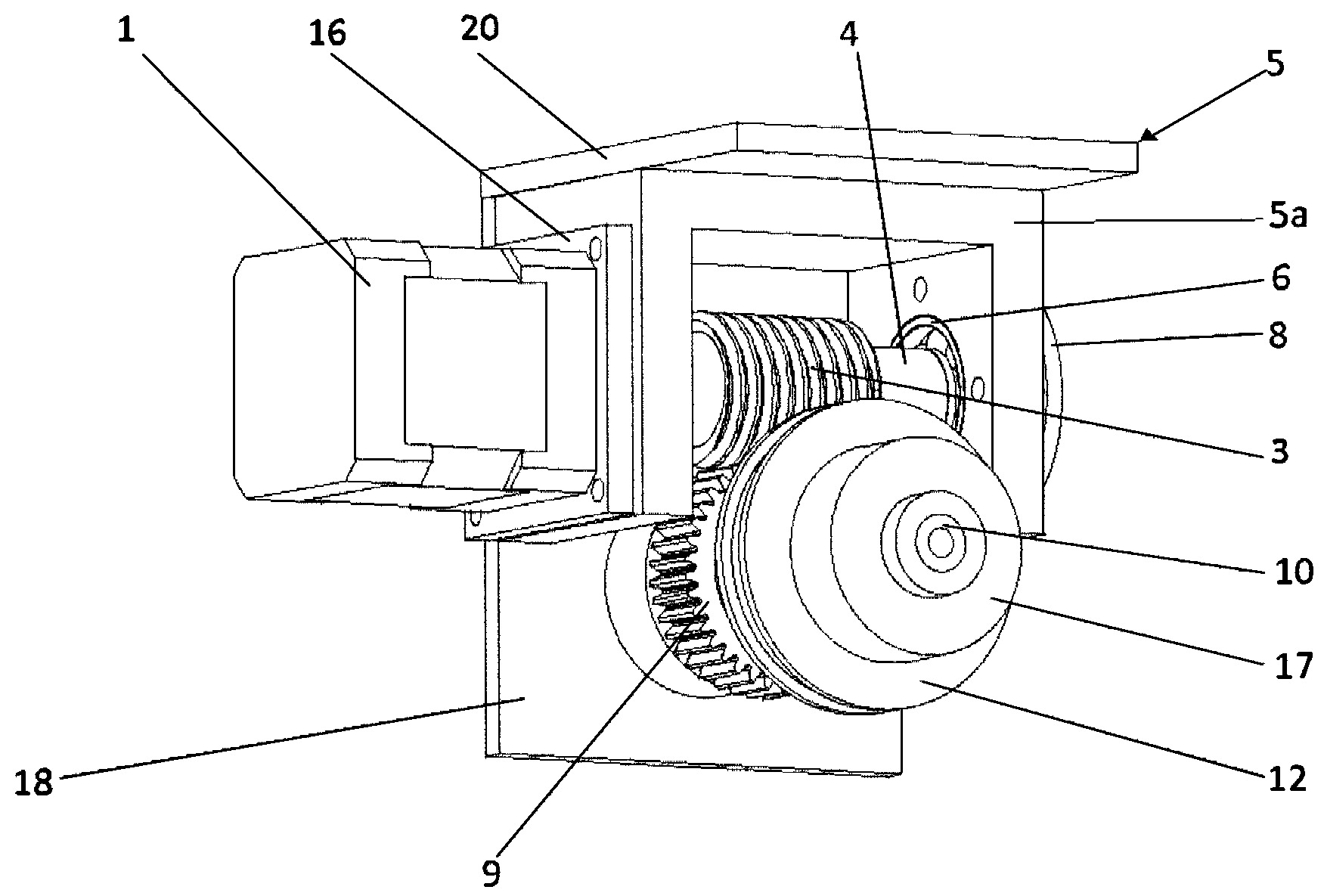

Przedmiotem zgłoszenia jest automatyczna manetka biegów do roweru i układ do sterowania automatyczną manetką biegów do roweru. Automatyczna manetka biegów do roweru charakteryzuje się tym, że silnik elektryczny krokowy (1) połączony jest z wałem ślimaka z osadzonym na nim ślimakiem (3), który to osadzony jest za pomocą pierwszego kompletu łożysk (6) w części obudowy (5a). Ślimak (3) zazębiony jest ze ślimacznicą (9), która osadzona jest na wale ślimacznicy (10). Wał ślimacznicy (10) zamocowany jest za pomocą drugiego zestawu łożysk do obudowy (5). Na wale ślimacznicy (10) zamocowane jest na stałe koło nawojowe (12), do którego pierwszym końcem zamocowana jest linka przerzutki, która drugim końcem zamocowana jest do przerzutki. Silnik elektryczny krokowy (1) połączony jest z modułem sterującym, który połączony jest z czujnikiem prędkości koła, czujnikiem obrotu korby oraz potencjometrem. Układ do sterowania automatyczną manetką biegów do roweru charakteryzuje się tym, że źródło napięcia połączone jest pierwszą linią zasilania A z płytką mikroprocesorową, drugą linią zasilania B ze sterownikiem silnika krokowego i z silnikiem elektrycznym krokowym (1), oraz źródło napięcia połączone linią C z czujnikiem prędkości koła, czujnikiem obrotu korby oraz potencjometrem, zaś płytka mikroprocesorowa połączona jest pierwszą linią sygnałową a czujnikiem prędkości koła, drugą linią sygnałową b z czujnikiem obrotu korby, trzecią linią sygnałową c z potencjometrem, czwartą d i piątą e linią sygnałową z sterownikiem silnika krokowego, który połączony jest linią sygnałową f z silnikiem elektrycznym krokowym (1).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-05-15
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-08-24
Exclusive right number
Pat.235492
Statistics
3Views
26Downloads
Sawicki, M., & Filipek, P. (2018). Automatyczna manetka biegów do roweru i układ do sterowania automatyczną manetką biegów do roweru. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17967
