Element obrotowo-bieżny do cementowych pieców obrotowych

Abstract

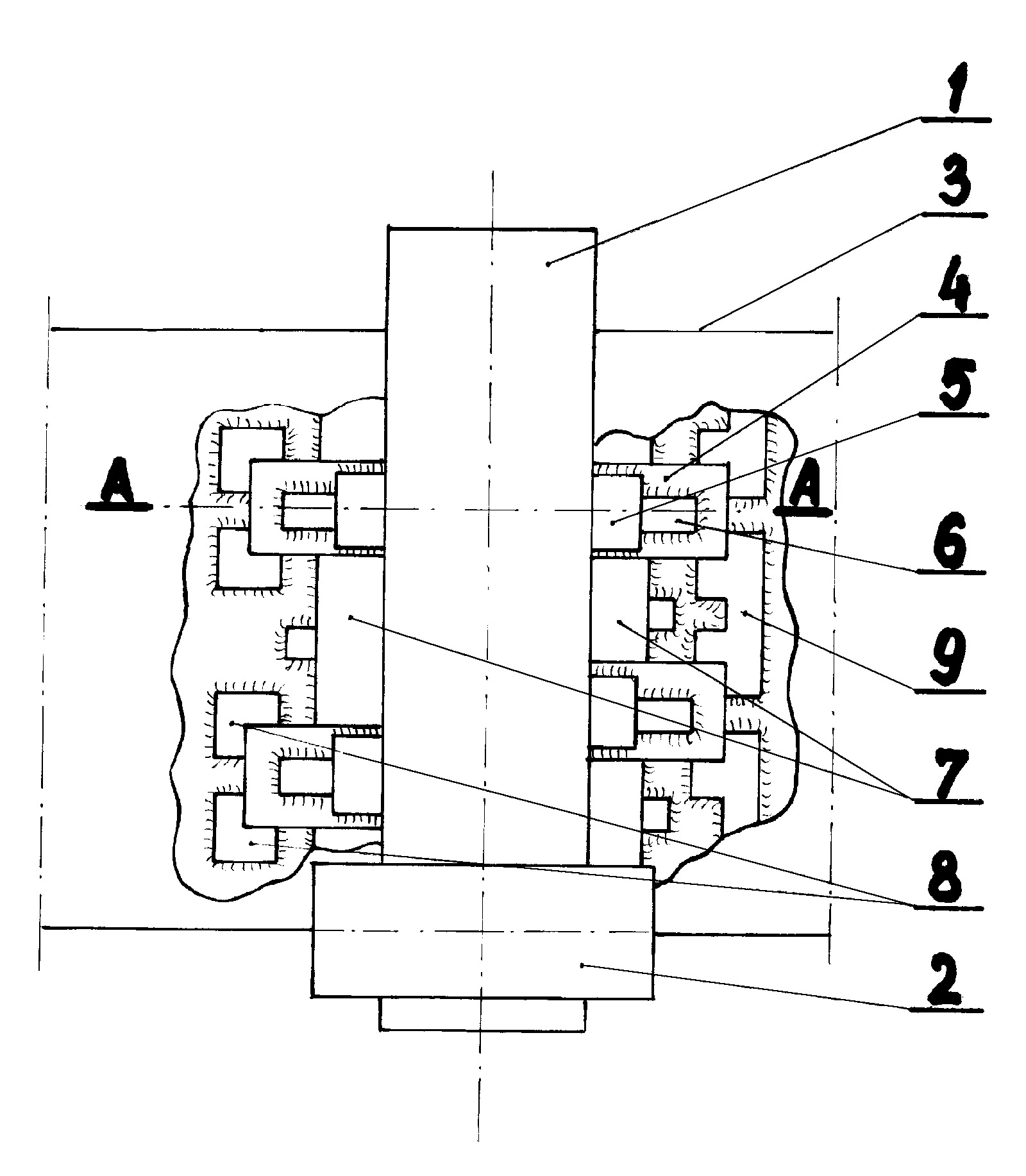

Element obrotowo-bieżny do cementowych pieców obrotowych składa się z pierścienia (1) tocznego współpracującego z rolkami (2), do którego gładkiej wewnętrznej powierzchni dotykają zabudowane równomiernie na zewnętrznym płaszczu pieca (3) prostokątne wymienne poduszki (4). Poduszki (4) są dłuższe od szerokości pierścienia (1) tocznego, a do poduszek (4) w odległości nieco większej od szerokości pierścienia przymocowane są pionowo i symetrycznie do pierścienia tocznego płyty oporowe (5), usztywnione wspornikami (6), zaś odcinki pomiędzy kolejnymi poduszkami (4) na obwodzie pieca (3) wypełnione są zamocowanymi do płaszcza pieca (3) płytami (7) oporowymi o grubości równej grubości poduszek (4).
