Urządzenie uplastyczniające wytłaczarki

Abstract

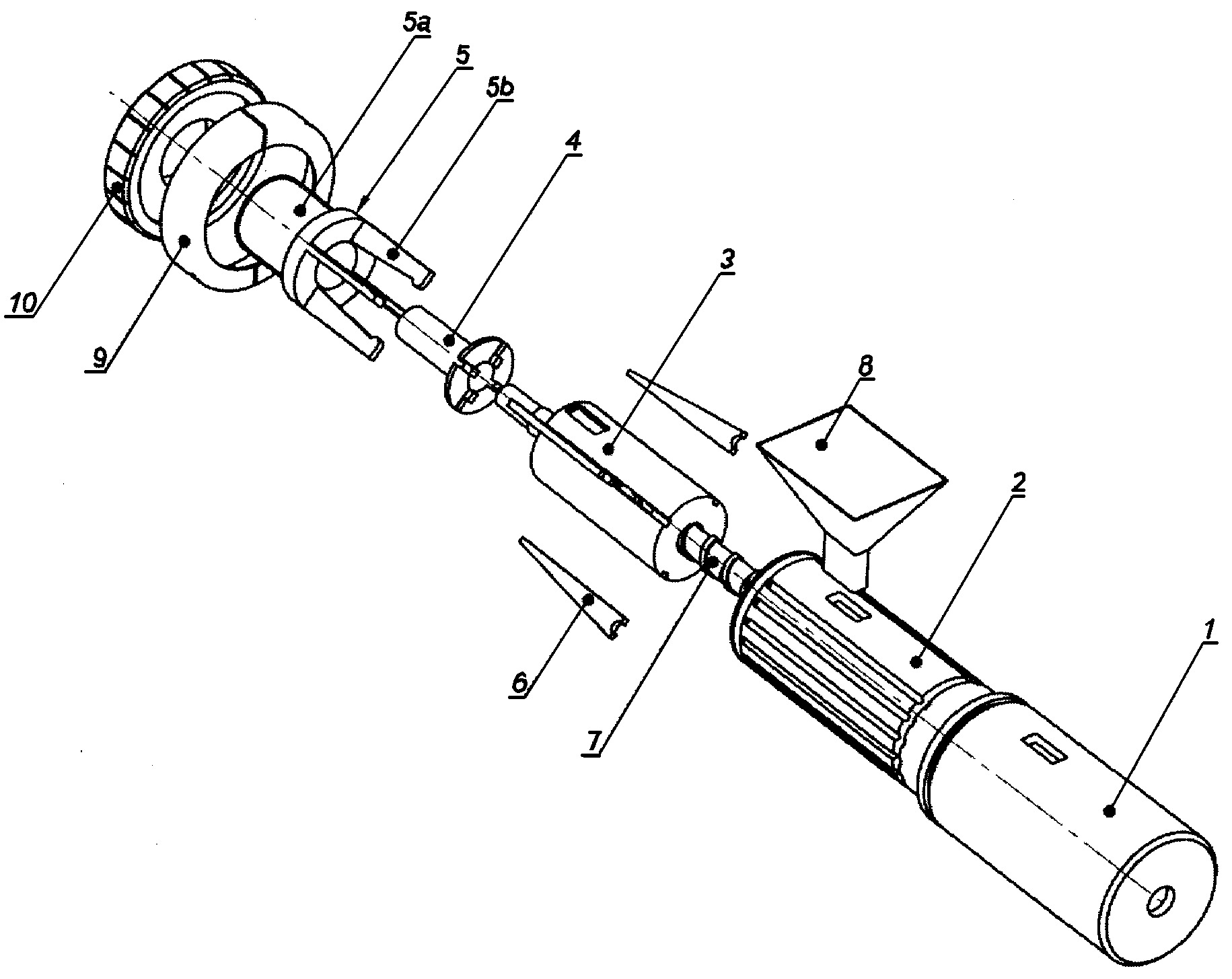

Urządzenie uplastyczniające wytłaczarki składa się z obudowy (1), w której umieszczony jest pierwszy cylinder (2), wewnątrz którego znajduje się drugi cylinder (3) z rowkami wzdłużnymi. W każdym rowku drugiego cylindra (3) znajduje się płytka uchylna (6) w kształcie klina zamocowana wahliwie od strony wlotowej do drugiego cylindra (3). Każda płytka uchylna (6) styka się od strony zewnętrznej z końcem klina zespołu sterującego (5), przy czym każdy klin połączony jest jednym końcem ze stopniowaną rurą, na której stopniu o mniejszej średnicy znajduje się gwint zewnętrzny, który współpracuje z gwintem wewnętrznym na nakrętce (10) umieszczonej od strony zasypu (8). Wewnątrz zespołu sterującego (5) od strony zasypu (8) znajduje się tuleja zabezpieczająca (4) z tarczą na jej końcu, w której znajdują się otwory na kliny. Tarcza styka się z końcami płytek uchylnych (6) od strony wylotowej. Tuleja zabezpieczająca (4) usytuowana jest od strony nakrętki (10).
