Wysokotemperaturowy reaktor jądrowy chłodzony gazem

Abstract

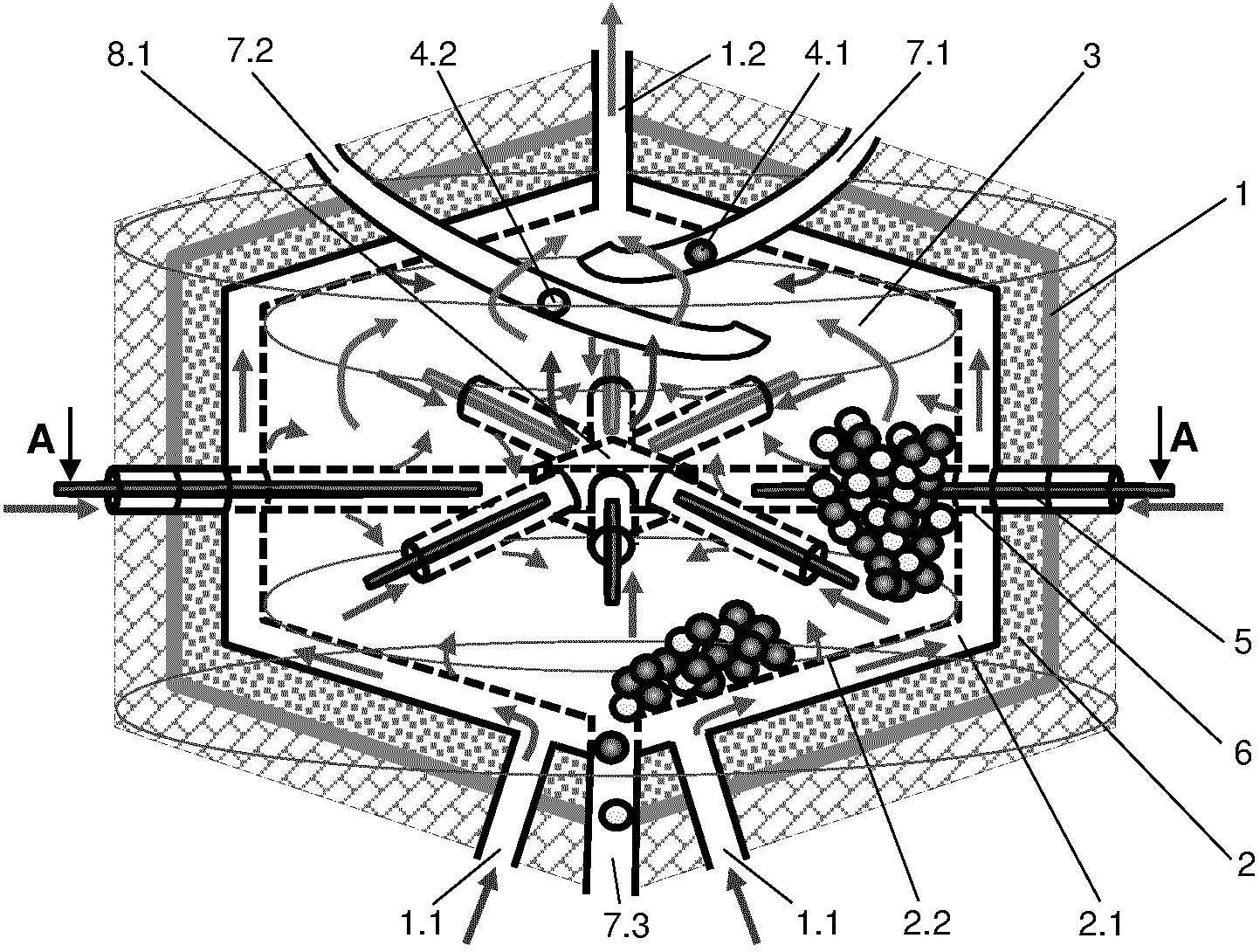

Przedmiotem zgłoszenia jest wysokotemperaturowy reaktor jądrowy chłodzony gazem składający się z obudowy reaktora (1) z wlotem gazowego chłodziwa (1.1) i wylotem gazowego chłodziwa oraz warstwą reflektora (2) i rdzeniem reaktora (3), w którym znajdują się sferyczne elementy paliwowe (4.1, 4.2) i pręty kontrolne (5). Charakteryzuje się on tym, że w cylindrycznej obudowie reaktora (1) z podstawami w kształcie stożka i wlotem gazowego chłodziwa (1.1) w dolnej podstawie oraz otworem (1.2) w górnej podstawie umieszczona jest warstwa reflektora (2), po której wewnętrznej stronie znajduje się przestrzeń przepływu chłodziwa (2.1) połączona z wlotem gazowego chłodziwa (1.1) i oddzielona perforowaną przegrodą (2.2) od rdzenia reaktora (3) wypełnionego sferycznymi elementami paliwowymi (4.1, 4.2) i z promieniowo ułożonymi prętami kontrolnymi (5) umieszczonymi w prowadnicach (6) przechodzących przez przestrzeń przepływu chłodziwa (2.1), warstwę reflektora (2) i obudowę reaktora (1). W górnej podstawie obudowy reaktora (1) znajdują się przewody doprowadzające (7.1, 7.2) sferyczne elementy paliwowe (4.1, 4.2) do rdzenia reaktora (3). Pierwszy przewód doprowadzający (7.1) połączony jest z zasobnikiem niewypalonych sferycznych elementów paliwowych (4.1), a drugi przewód doprowadzający (7.2) połączony jest z zasobnikiem częściowo wypalonych sferycznych elementów paliwowych (4.2). W dolnej podstawie obudowy reaktora (1) znajduje się otwór odprowadzający (7.3) sferyczne elementy paliwowe (4.1, 4.2) z rdzenia reaktora (3).
