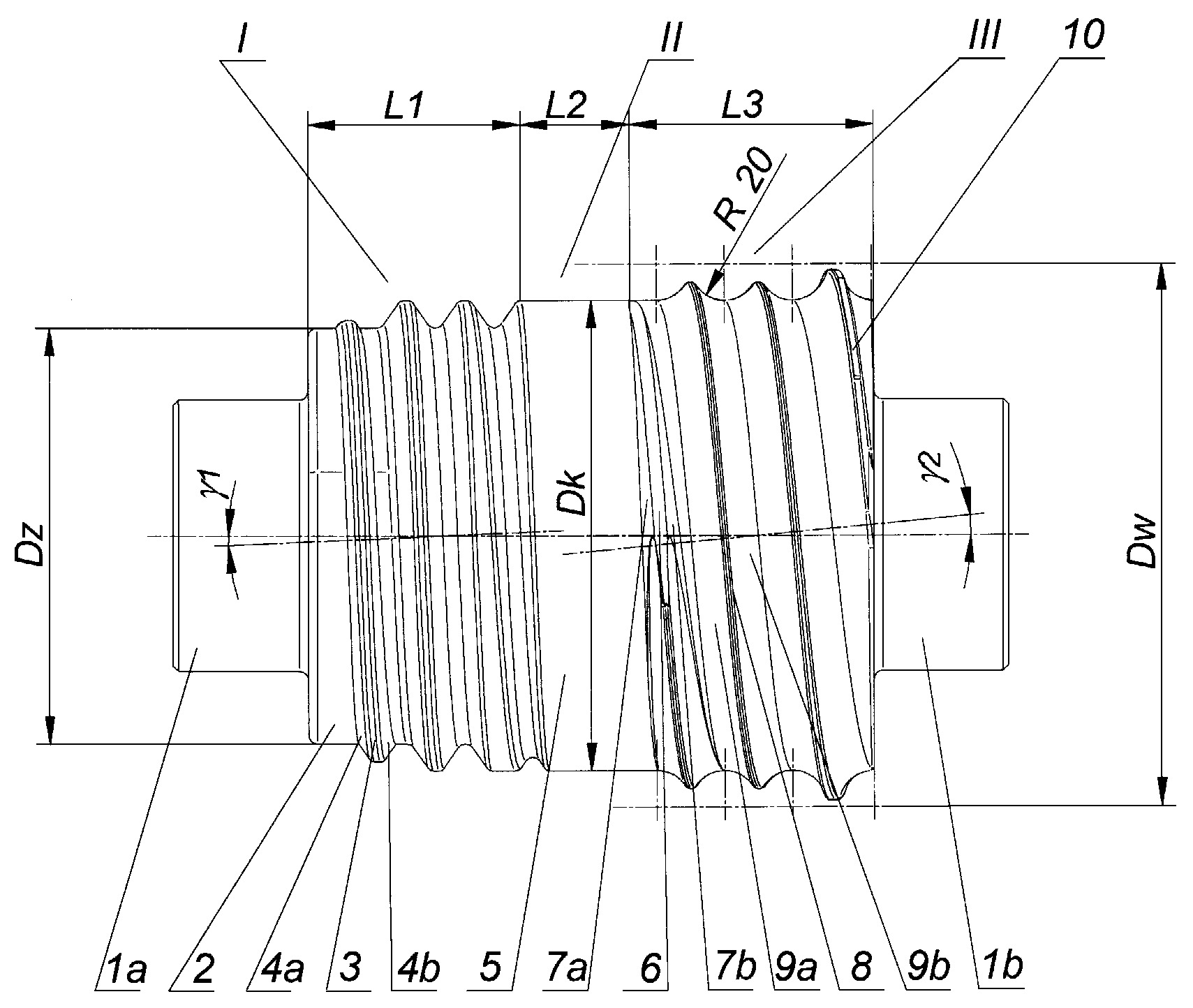

Narzędzie do walcowania skośnego, zwłaszcza kul z główek złomowanych szyn kolejowych, w skład którego wchodzą czopy skrajne, cylindryczny walec roboczy, śrubowe występy klinowe oraz śrubowe występy wklęsłe, charakteryzuje się tym, że na cylindrycznym walcu (2) zgniatającym o stałej średnicy (Dz) znajduje się strefa (I) zgniatająca, w której na powierzchni cylindrycznego walca (2) zgniatającego znajdują się śrubowe występy (3) o klinowych powierzchniach (4a i 4b) bocznych, przy czym śrubowe występy (3) stopniowo zwiększają swoją szerokość i wysokość od średnicy (Dz) walca (2) zgniatającego do wartości maksymalnej, która równa jest średnicy (Dk) walca (5) kalibrującego, następnie za strefą (I) zgniatającą znajduje się strefa (II) kalibrująca, w której znajduje się walcowa powierzchnia walca (5) kalibrującego o stałej średnicy (Dk), po czym za strefą (II) kalibrującą znajduje się strefa (III) kształtowania kul, w której znajdują się śrubowe występy (6) o klinowych powierzchniach (7a i 7b) bocznych, które stopniowo zwiększa swoją wysokość i szerokość, przy czym śrubowe występy (6) zwiększają swoją wysokość od powierzchni walca (5) kalibrującego, następnie za śrubowymi występami (6) znajdują się śrubowe występy (8) o wklęsłych powierzchniach (9a i 9b) bocznych, które tworzą wykrój w kształcie walcowanych kul.
