Inhalator

Alternative title
Inhaler
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.441934
Abstract PL

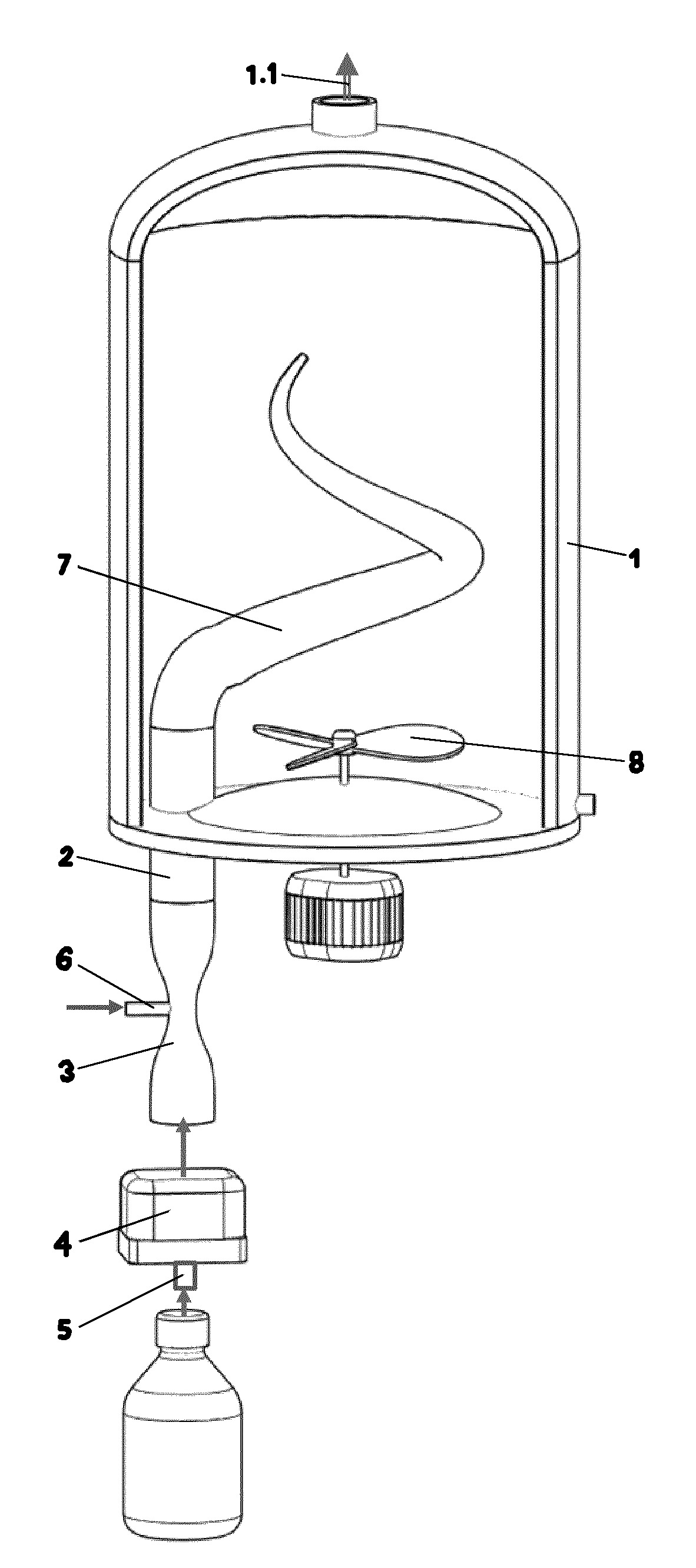

Przedmiotem wynalazku jest inhalator posiadający pionowo ułożoną cylindryczną komorę nebulizacyjną (1) z odprowadzeniem aerozolu (1.1) w górnej podstawie. Charakteryzuje się on tym, że w dolnej podstawie komory nebulizacyjnej (1) znajduje się króciec (2) doprowadzający płyn w postaci cieczy lub gazu lub zawiesiny, który podłączony jest wlotem poprzez inżektor (3) i pompę (4) do pierwszego wlotu (5). Do inżektora (3) podłączony jest drugi wlot (6). Króciec (2) wylotem połączony jest z rurą (7), która od wlotu ma zmniejszające się pole przekroju i linię osi w kształcie helisy na stożku. W komorze nebulizacyjnej (1) znajduje się wentylator (8).
Date of filing with the Polish Patent Office or with the competent office abroad
2022-08-04
Date of publication in ‘WUP’ or equivalent foreign bulletin
2024-11-04
Exclusive right number
Pat.245924
Statistics
1Views
3Downloads
Połednik, B., Nowicki, M., Piotrowicz, A., & Czechowska-Kosacka, A. (2022). Inhalator. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17810
