Urządzenie do regulacji temperatury czynnika grzewczego
Alternative title
Method and apparatus for adjusting the temperature of the heating medium
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2012
Abstract PL

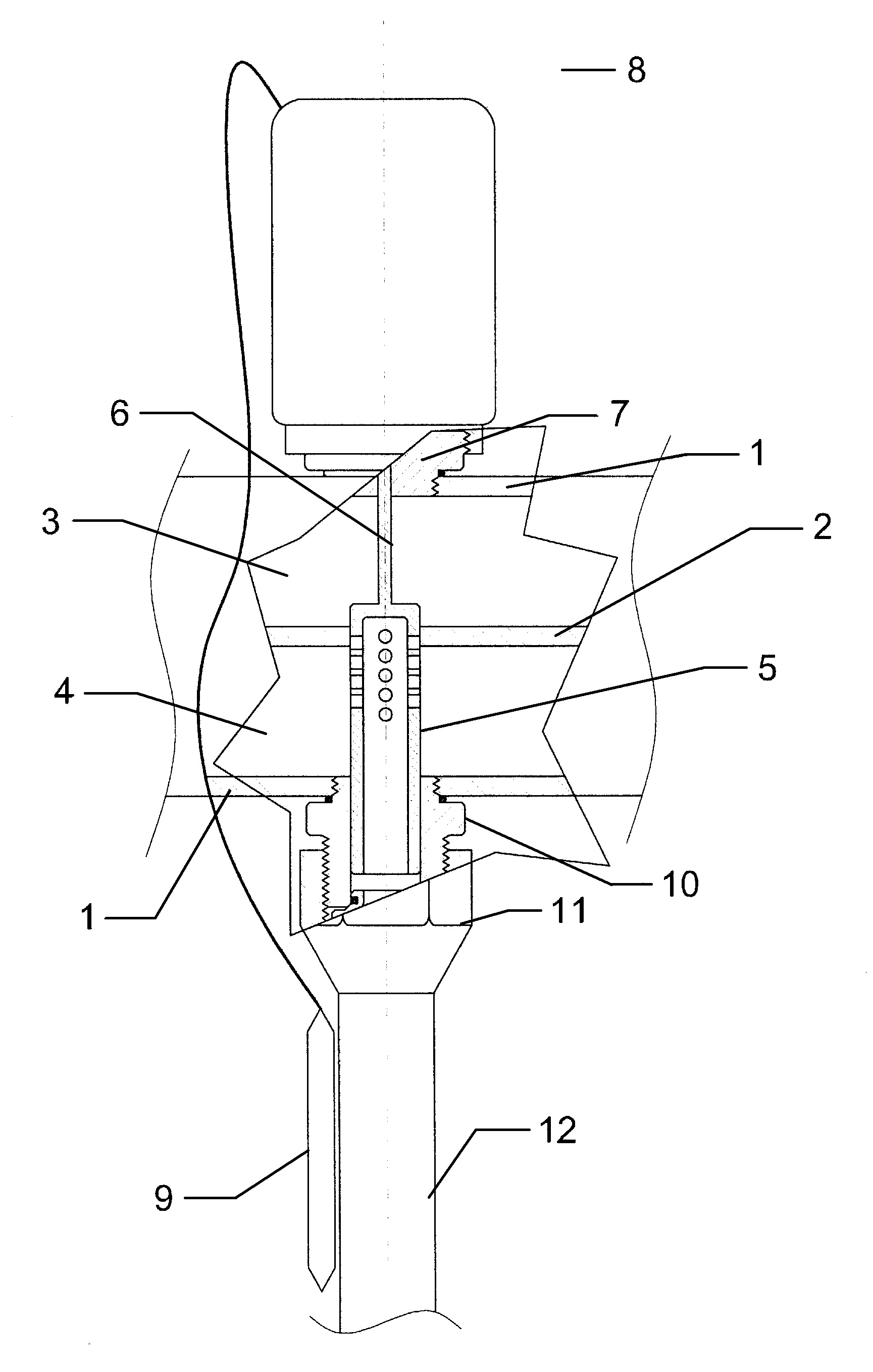

Sposób regulacji temperatury czynnika grzewczego polega na tym, że ustala się w głowicy (8) termostatycznej temperaturę w zakresie 20÷55°C, po czym głowica (8) termostatyczna reguluje położenie trzpienia (6) z rurką (5) względem przepony (2) wydzielającej komorę (3) górną i komorę (4) dolną, z kolei strumień czynnika grzewczego przepuszcza się przez otwory w rurce (5) i kieruje się do przewodu zasilającego (12) odbiornika ciepła, w którym ustala się temperatura czynnika wskutek wymieszania strumieni czynnika grzewczego o różnych temperaturach z komory (3) górnej i komory (4) dolnej, zaś ustaloną temperaturę mierzy się czujnikiem (9) przylgowym głowicy (8) termostatycznej. Urządzenie składa się z prostopadłościennego metalowego korpusu (1) przedzielonego przegrodą (2) na komorę (3) górną i komorę (4) dolną zawierającą czynnik o różnych temperaturach, z kolei w przestrzeni komory (3) górnej i komory (4) dolnej prostopadle do ich osi znajduje się ruchoma perforowana rurka (5), która poprzez trzpień (6) połączona jest z głowicą (8) termostatyczną, przymocowaną za pomocą elementu (7) przyłączeniowego do korpusu (1) rozdzielacza, zaś w dolnej części korpusu (1) rozdzielacza znajduje się króciec (10) przyłączeniowy, do którego przymocowana jest rozłącznie rura (12) za pomocą złączki (11), a do rury (12) przymocowany jest czujnik (9) przylgowy głowicy (8) termostatycznej.
