Bufor ciepłej wody

Abstract

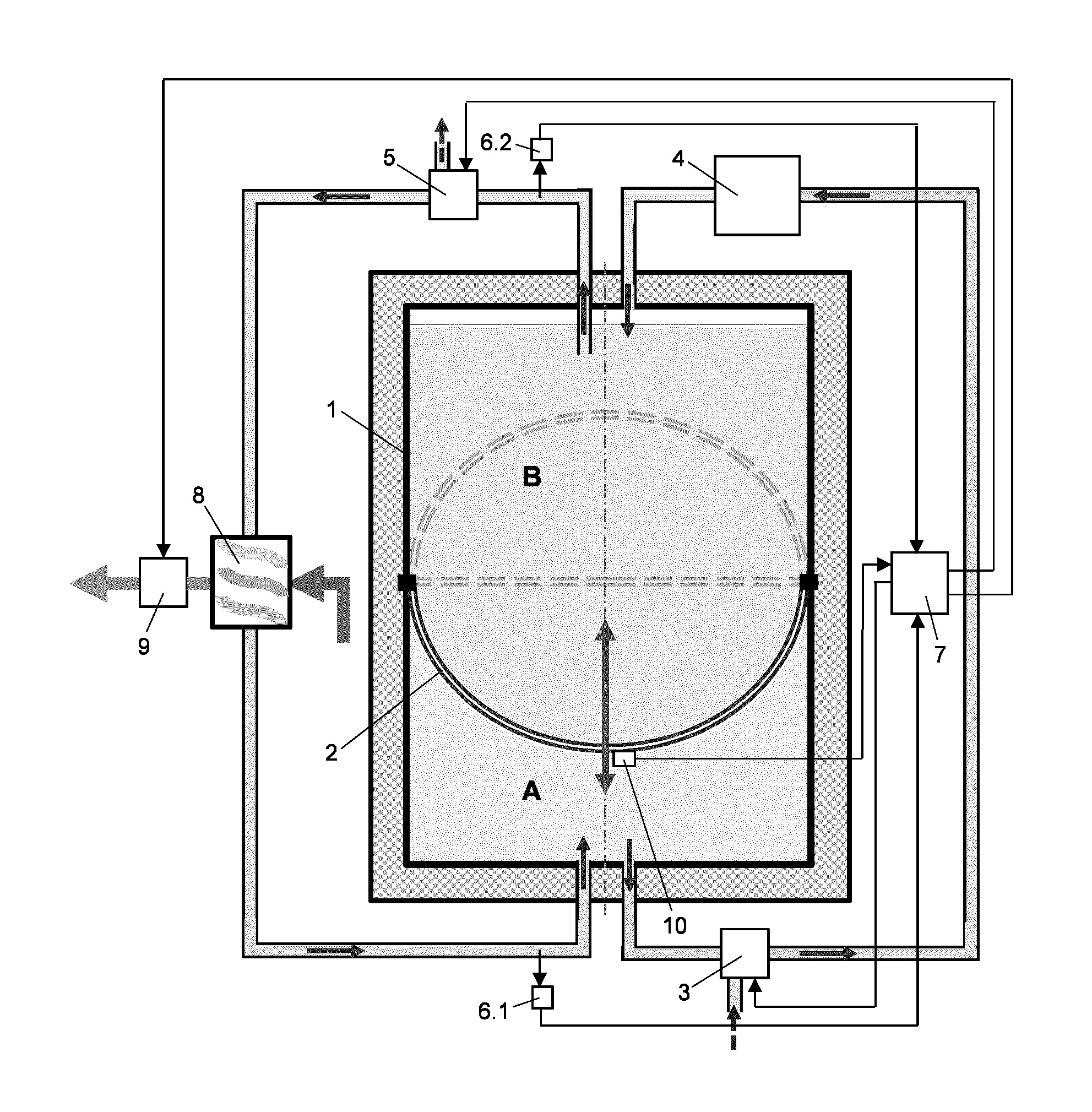

Przedmiotem zgłoszenia jest bufor ciepłej wody składający się z izolowanego termicznie dwukomorowego zbiornika wody (1), w którym znajduje się uszczelniona termoizolacyjna przegroda (2) dzieląca zbiornik wody (1) na pierwszą komorę (A) schłodzonej wody i drugą komorę (B) ciepłej wody. Poza zbiornikiem wody (1) pierwsza komora (A) schłodzonej wody połączona jest z drugą komorą (B) ciepłej wody poprzez pompę obiegową (3) i podgrzewacz wody (4). Do pierwszej komory (A) schłodzonej wody podłączona jest rura doprowadzająca wodę, a do drugiej komory (B) ciepłej wody przez rurę odprowadzającą wodę podłączona jest pompa odprowadzająca (5). W rurze doprowadzającej wodę do pierwszej komory (A) schłodzonej wody i w rurze odprowadzającej wodę z drugiej komory (B) ciepłej wody umieszczone są czujniki temperatury (6.1, 6.2), które wraz z pompą obiegową (3) i pompą odprowadzającą (5) połączone są ze sterownikiem (7). Charakteryzuje się on tym, że przegroda (2) jest elastyczną, rozciągliwą i nieprzepuszczalną przegrodą, której krawędzie zamocowane są na stałe do ścian bocznych zbiornika wody (1). Pompa odprowadzająca (5) połączona jest poprzez wymiennik ciepła (8) i rurę doprowadzającą wodę z pierwszą komorą (A) schłodzonej wody. Wymiennik ciepła (8) połączony jest z pompą czynnika odbierającego ciepło (9), która połączona jest ze sterownikiem (7).
