Konik obrabiarki
Alternative title
Tailstock
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2007
Abstract PL

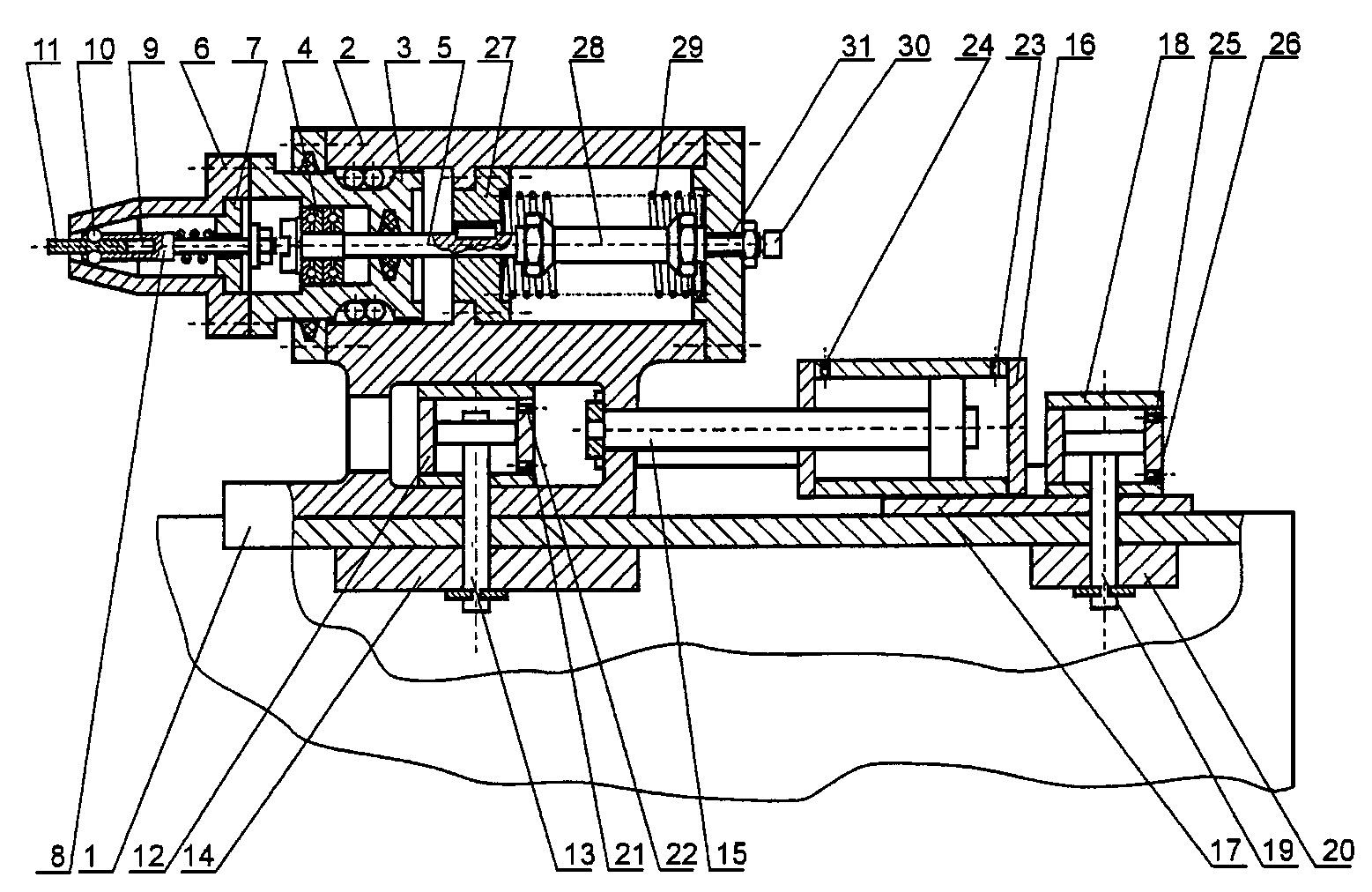

Przedmiotem wynalazku jest konik obrabiarki do obróbki przedmiotów o małej sztywności na obrabiarkach skrawających z zastosowaniem układów sterowania automatycznego. Konik składa się z złoża (1) z korpusem (2) oraz mechanizmu przedmiotu obrabianego z wałem i cięgnem (5) osiowym. Wewnątrz korpusu (2) konika znajduje się wydrążona - z możliwością obracania się - tuleja (3), w której usytuowane jest cięgno (5) osiowe, obracające się w łożysku (4) oporowym, zaś tuleja (3) połączona jest na stałe ze stożkiem (6), na którym zamocowany jest kołnierz (7) z bagnetowym wpustem, w którym przemieszcza się umieszczony na sprężynach wał (8), zaś na końcu wału (8), w sprężystym separatorze (9), znajdują się kulki (10), które umożliwiają wstępne zamocowanie przedmiotu obrabianego (11). Cięgno (5) osiowe z drugiego końca połączone jest poprzez stabilizator (27) z muskułem (28) pneumatycznym, który uniemożliwia obrót tego muskułu, zaś muskuł (28) pneumatyczny usytuowany jest wewnątrz sprężyny (29) korpusu (2) konika, która zabezpiecza powrót w położenie pierwotne po włączeniu zasilania pneumatycznego przez przyłącze (30) adaptera (31), zamocowanych na końcu muskułu (28) pneumatycznego, przy czym zespół ten umożliwia rozciąganie przedmiotu obrabianego (11). Konik obrabiarki może być wykorzystywany przy operacjach toczenia, szlifowania oraz frezowania odpowiednich kształtów wałków o małej sztywności w stanie sprężyście-odkształcalnym.
Date of filing with the Polish Patent Office or with the competent office abroad
2007-12-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2012-12-31
Exclusive right number
Pat.212961
Statistics
2Views Taranenko, W., Świć, A., Wołos, D., & Taranenko, G. (2007). Konik obrabiarki. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17005
