Urządzenie planetarne do obróbki gazowej

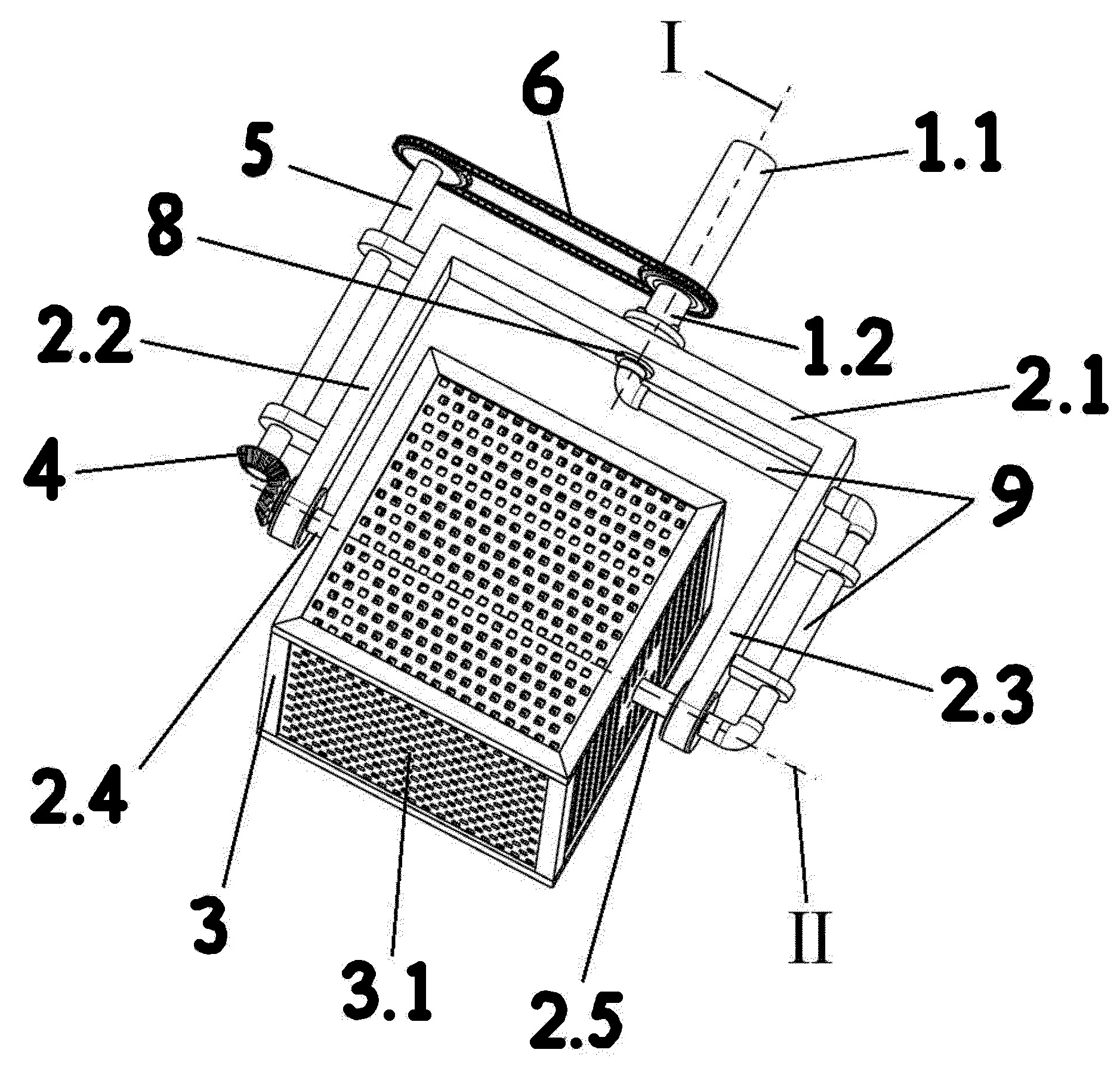

Przedmiotem zgłoszenia jest urządzenie planetarne do obróbki gazowej. Urządzenie planetarne do obróbki gazowej składa się z składa się z wału napędowego złożonego z nieruchomego wału zewnętrznego (1.1), wewnątrz którego znajduje się podłączony do silnika obrotowy wał wewnętrzny (1.2), na którego końcu zamocowana jest rama składająca się z podstawy (2.1) i dwóch ułożonych prostopadle do niej i w jednym kierunku ramion (2.2, 2.3), pomiędzy którymi za pomocą trzpieni (2.4, 2.5) zamocowana jest w sposób obrotowy klatka (3) ze ścianami w postaci przegród z otworami (3.1). Pierwszy trzpień (2.4) połączony jest za pomocą przekładni stożkowej (4) z wałem pośrednim (5) zamocowanym obrotowo i równolegle do pierwszego ramienia (2.2). Wał pośredni (5) połączony jest za pomocą przekładni (6) z łącznikiem bez końca w postaci łańcucha lub pasa do nieruchomego wału zewnętrznego (1.1). Wewnątrz obrotowego wału napędowego (1.2) w jego osi znajduje się kanał doprowadzający gaz, do którego za pomocą kołnierza (8) podłączony jest przewód (9) doprowadzający gaz, zamocowany do drugiego ramienia (2.3) ramy (2) i podłączony z wykorzystaniem uszczelki do złączy obrotowych do końca drugiego trzpienia (2.5), w którego osi znajduje się przelotowy otwór połączony z końcem rury nadmuchującej, znajdującej się w pomocniczej osi obrotu (II) klatki (3) pomiędzy trzpieniami (2.4, 2.5). W ścianie rury nadmuchującej znajdują się otwory.
