Urządzenie do oczyszczania powietrza w klimatyzatorach i klimakonwektorach

Abstract

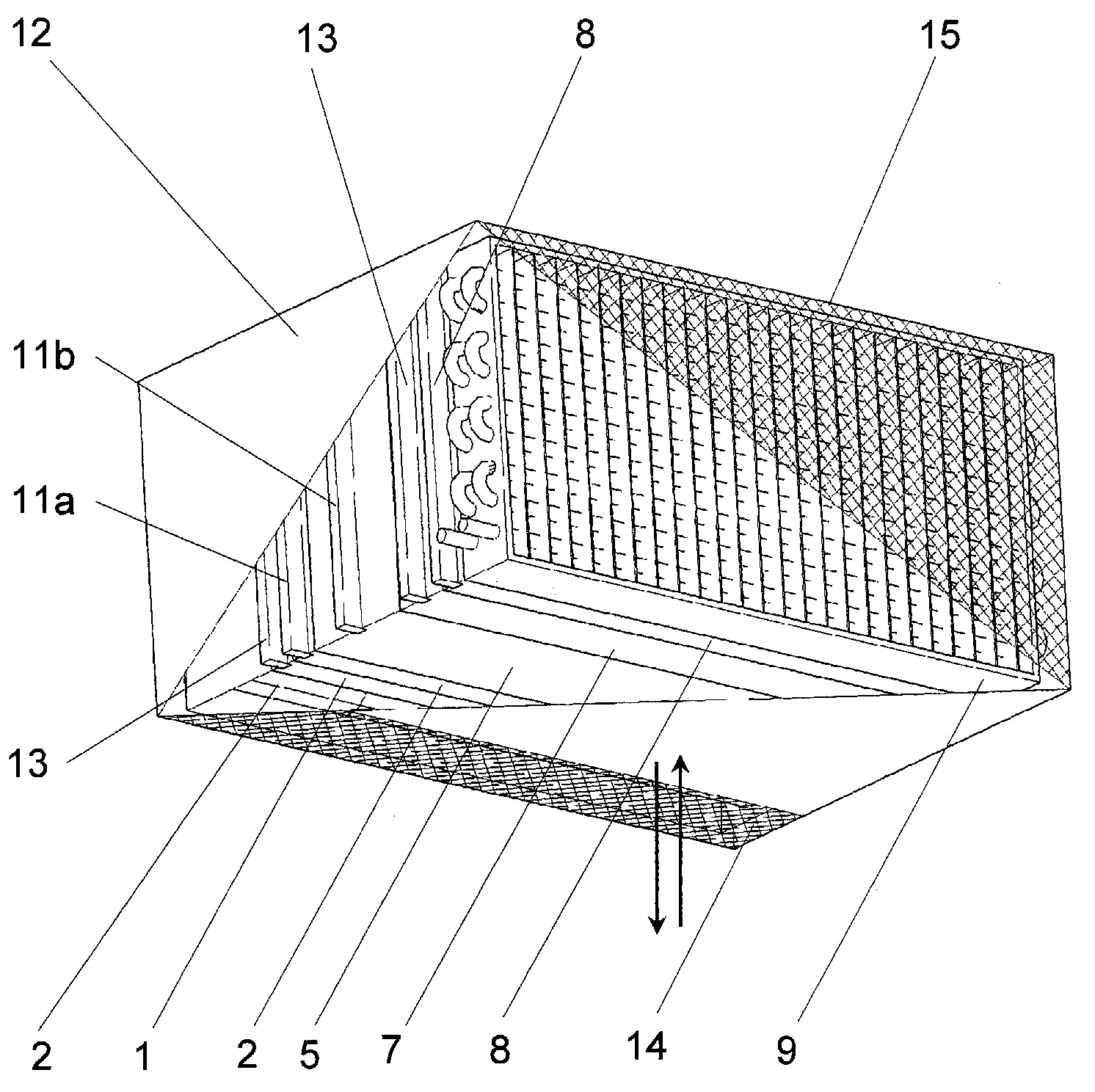

Urządzenie do oczyszczania powietrza w klimatyzatorach i klimakonwektorach posiada filtr wstępnego oczyszczania powietrza (1), do którego przymocowana jest pierwsza rama z zamontowanymi wewnątrz elektrodami jonizującymi, do której zamocowana jest druga rama (5) z zamontowanymi wewnątrz elektrodami osadczymi, zaś do drugiej ramy (5) zamocowany jest moduł fotokatalitycznego usuwania zanieczyszczeń powietrza (7) i filtr zanieczyszczeń mikrobiologicznych (8). Do jednego z boków pierwszej ramy zamocowane są styki elektryczne elektrod jonizujących (11 a), a do jednego z boków drugiej ramy (5) zamocowane są styki elektryczne elektrod osadczych (11 b). Elektrody jonizujące (4) połączone są z układem przetwornikowym napięcia zasilającego poprzez styki elektryczne elektrod jonizujących (11 a), zaś elektrody osadcze połączone są z układem przetwornikowym napięcia zasilającego poprzez styki elektryczne elektrod osadczych (11 b).
