Wentylator promieniowy

Filipek, Przemysław

Wentylator promieniowy

Alternative title

Axial fan

Type

Patent

Subtype

Invention

Authors/Creators

Filipek, Przemysław

Publisher

Urząd Patentowy Rzeczypospolitej Polskiej

Date

2018

Weblink

https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426268

Abstract PL

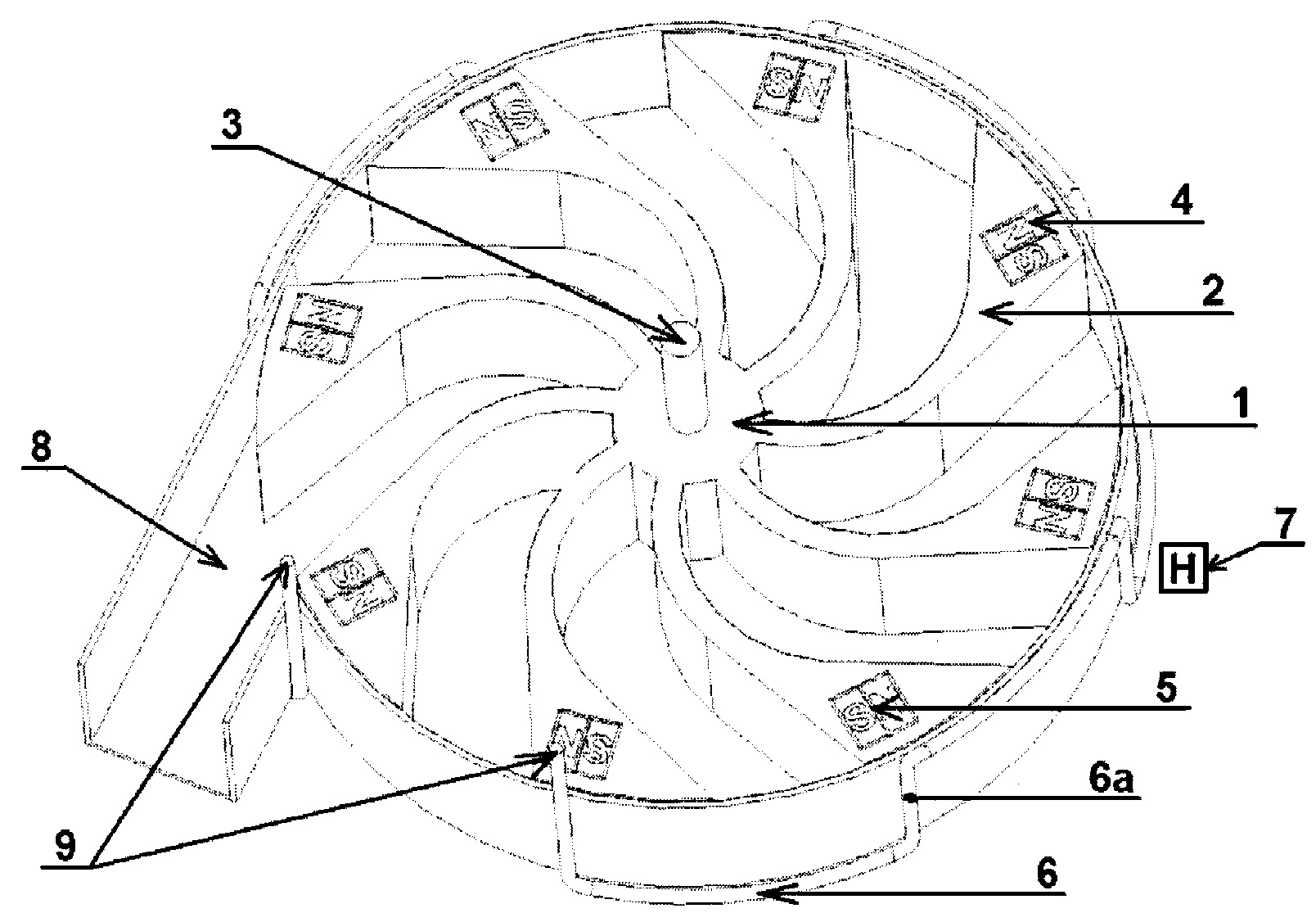

Przedmiotem zgłoszenia jest wentylator promieniowy posiadający rotor, oś rotora, magnesy trwałe i uzwojenie statora. Charakteryzuje się on tym, że składa się z rotora (1) złożonego z zamocowanych promieniście łopat rotora (2). W osi rotora (1) umieszczona jest oś rotora (3). Na obrzeżach łopat rotora (2) znajdują się rozmieszczone w równych odległościach od siebie, o jednakowy kąt i promieniście względem osi rotora (3) - magnesy trwałe (4) w parzystej ilości, umieszczone w taki sposób, że bieguny sąsiadujących ze sobą magnesów trwałych (4) są jednoimienne, a oś rotora (3) należy do płaszczyzn wyznaczonych przez linie międzybiegunowe (5) pomiędzy biegunami magnesów trwałych (4). Odcinki (6a) nieruchomego uzwojenia statora (6) ułożone są w taki sposób, że w położeniu ustalonym rotora (1) leżą w pobliżu linii międzybiegunowych (5) i na płaszczyznach wyznaczonych przez linie międzybiegunowe (5) magnesów trwałych (4) rotora (1). W pobliżu co najmniej jednego z odcinków (6a) nieruchomego uzwojenia statora (6) umieszczony jest czujnik (7). Rotor (1) znajduje się w obudowie wentylatora (8), na zewnątrz której umieszczone jest uzwojenie statora (6). W obudowie wentylatora (8) na powierzchni walcowej znajduje się otwór wylotowy.

Date of filing with the Polish Patent Office or with the competent office abroad

2018-07-09

Date of publication in ‘WUP’ or equivalent foreign bulletin

2019-07-31

Exclusive right number

Pat.232603
