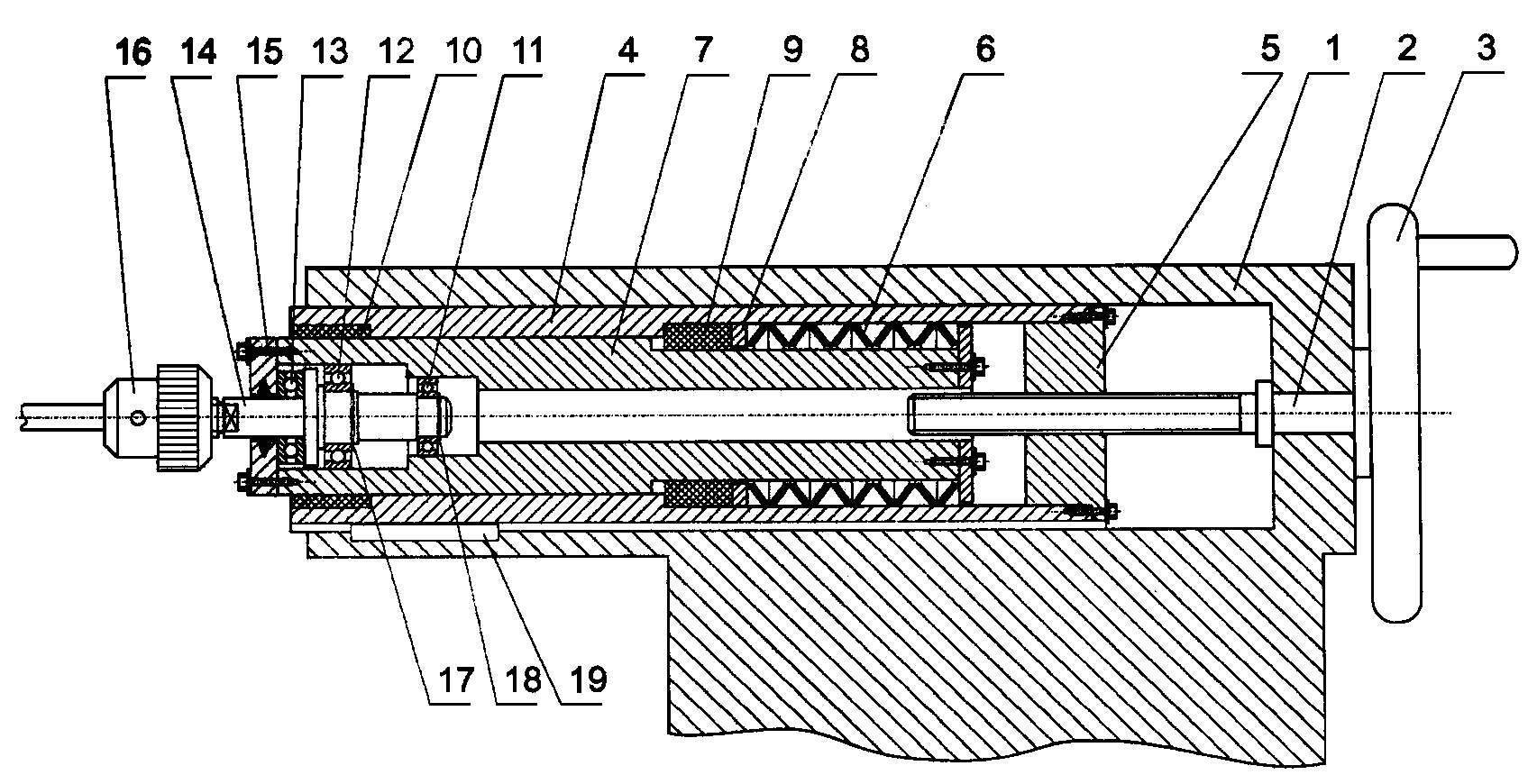

Konik obrabiarki przeznaczony do podpierania obrabianych przedmiotów zamocowanych we wrzecionie obrabiarki, składający się z korpusu (1) konika, w którym z jednej strony znajduje się śruba (2) trapezowa z nakrętką (5) i pokrętłem (3), zaś z drugiej strony znajduje się uchwyt (16). Wewnątrz korpusu (1) konika na całej jego długości umieszczona jest tuleja (4) przemieszczająca się liniowo, na której końcu od strony pokrętła (3) zamocowana jest sztywno nakrętka (5), zaś wewnątrz tulei (4) umieszczona jest tuleja (7) z otworem (20) stopniowanym, a na jednym końcu tulei (7) na powierzchni zewnętrznej znajduje się sprężyna (6) talerzowa z podkładką (8) i łożyskiem (9) ślizgowym, zaś z przeciwnej strony tulei (7) zamocowane jest łożysko (10) poprzeczne, natomiast na łożyskach (11, 12) poprzecznych zamocowanych za pomocą pierścieni (17, 18) osadczych oraz łożysku (13) oporowym ustawiony jest wałek (14) z uchwytem (16) a tuleja (7) zakończona jest pokrywą (15) z uszczelnieniem, Na końcu od strony uchwytu (16) w korpusie (1) wykonany jest wpust (19), który nie pozwala na obrót tulei (4) podczas pracy konika.
Additional information
Application date
2008-12-12
WUP publication date
2013-04-30
Exclusive right number
Pat.213606
Taranenko, W., Świć, A., Wołos, D., Taranenko, G., & Szabelski, J. (2008). Konik obrabiarki. https://hdl.handle.net/20.500.14629/16998
