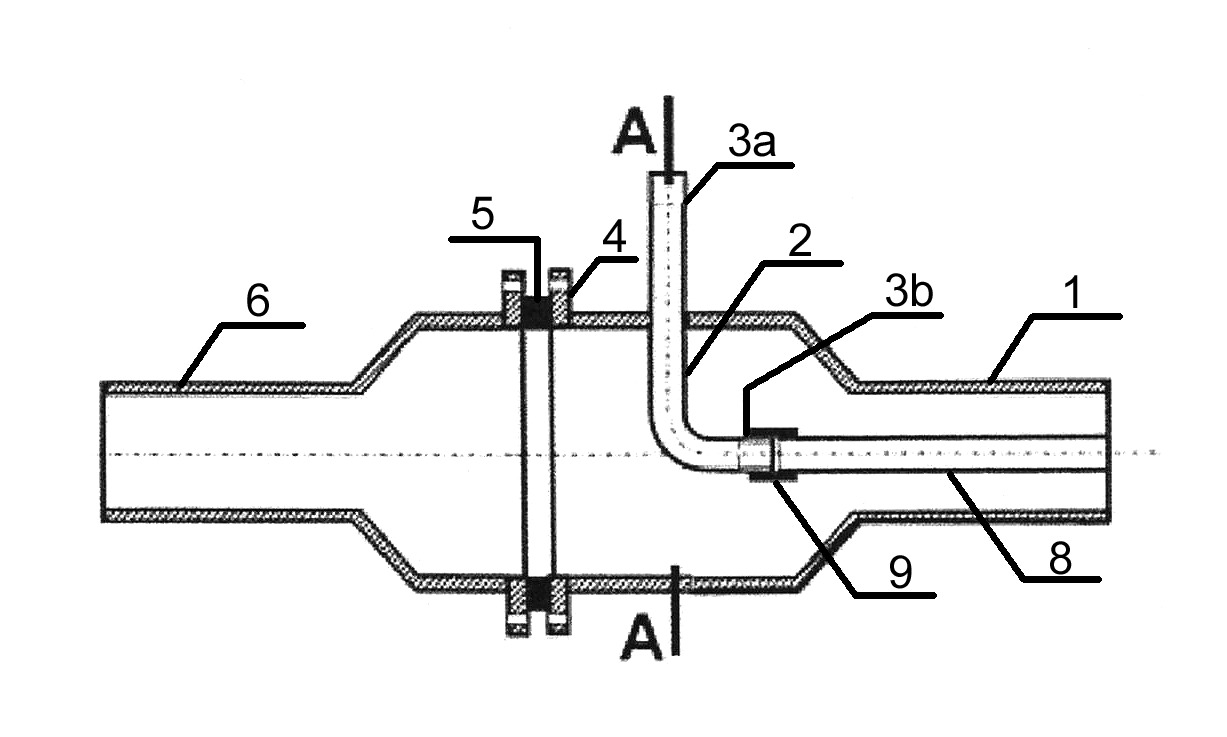

Przedmiotem zgłoszenia jest trójnik wodociągowy, który składa się z obudowy rurowej (1) o przekroju kołowym, która posiada pierwszą część o mniejszym polu przekroju poprzecznego i drugą część o większym polu przekroju poprzecznego, połączonej za pomocą kołnierzy (4) z uszczelkami (5) z rurowym łącznikiem montażowym (6) o przekroju kołowym, który od strony obudowy rurowej (1) posiada pole przekroju odpowiadające drugiej części obudowy rurowej (1). Przez ściankę drugiej części obudowy (1) przechodzi przewód boczny (2), o przekroju kołowym, zagięty wewnątrz drugiej części obudowy rurowej (1) pod kątem prostym. Przewód boczny (2) zakończony jest obustronnie gwintem (3a, 3b) i połączony wewnątrz obudowy rurowej (1) z dodatkowym przewodem (8) o przekroju kołowym za pomocą złączki (9).
Additional information
Application date
2021-10-22
WUP publication date
2026-02-16
Exclusive right number
Ru.074261
Kowalska, B., Kowalski, D., & Boryczko, K. (2021). Trójnik wodociągowy. https://hdl.handle.net/20.500.14629/18786
