Urządzenie nagrzejnikowe do elektrostatycznego oczyszczania powietrza

Abstract

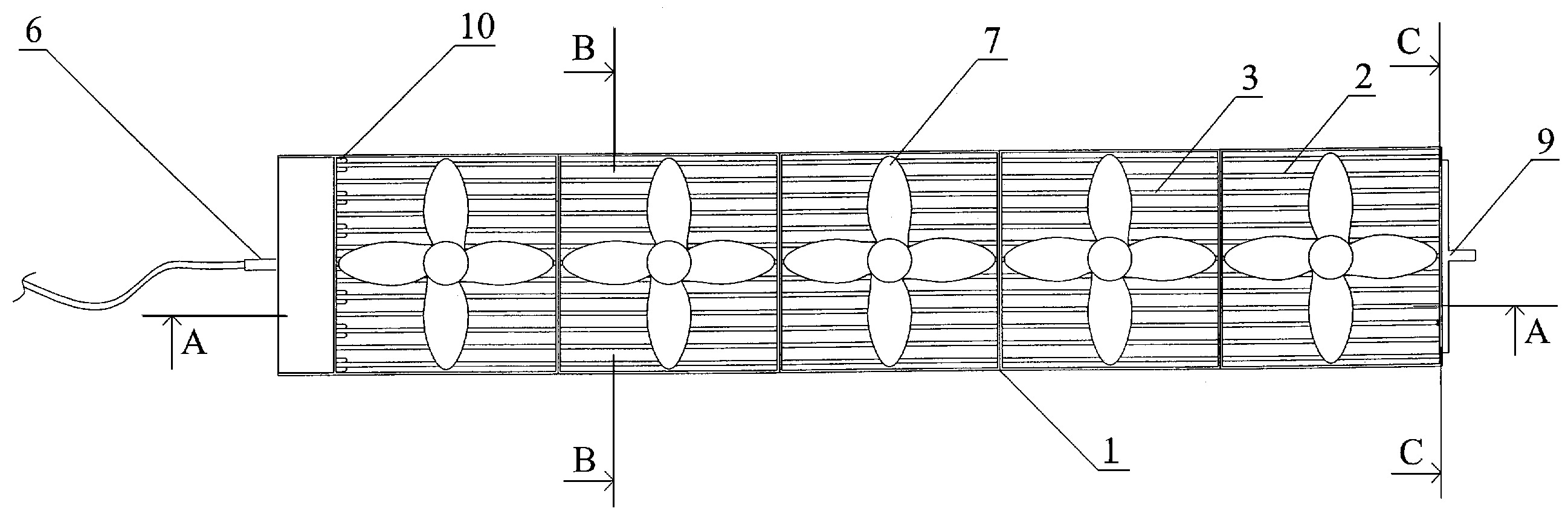

Urządzenie nagrzejnikowe do elektrostatycznego oczyszczania powietrza, posiada obudowę (1) z tworzywa elektroizolacyjnego, która jest otwarta w dolnej i górnej powierzchni oraz posiada otwór w bocznej powierzchni obudowy (1), zaś w dolnej części obudowy (1) zamocowane są wsporniki z tworzywa elektroizolacyjnego, w których zamocowane są elektrody (2), a nad wspornikami ułożone są elektrody (3) osadcze, przy czym elektrody (2) jonizujące oraz elektrody (3) osadcze z jednego końca podłączone są poprzez styki (10) do modułu przetwornikowego napięcia. Elektrody (3) osadcze połączone są elementami dystansowymi, jak również połączone są z uchwytem (9) elektrod, który zamocowany jest w otworze bocznej powierzchni obudowy (1). Do modułu przetwornikowego napięcia podłączony jest przewód (6) zasilający. W obudowie (1) zamocowany jest co najmniej jeden wentylator (7).
