Walcarka skośna
Alternative title
Skew rolling mill
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Abstract PL

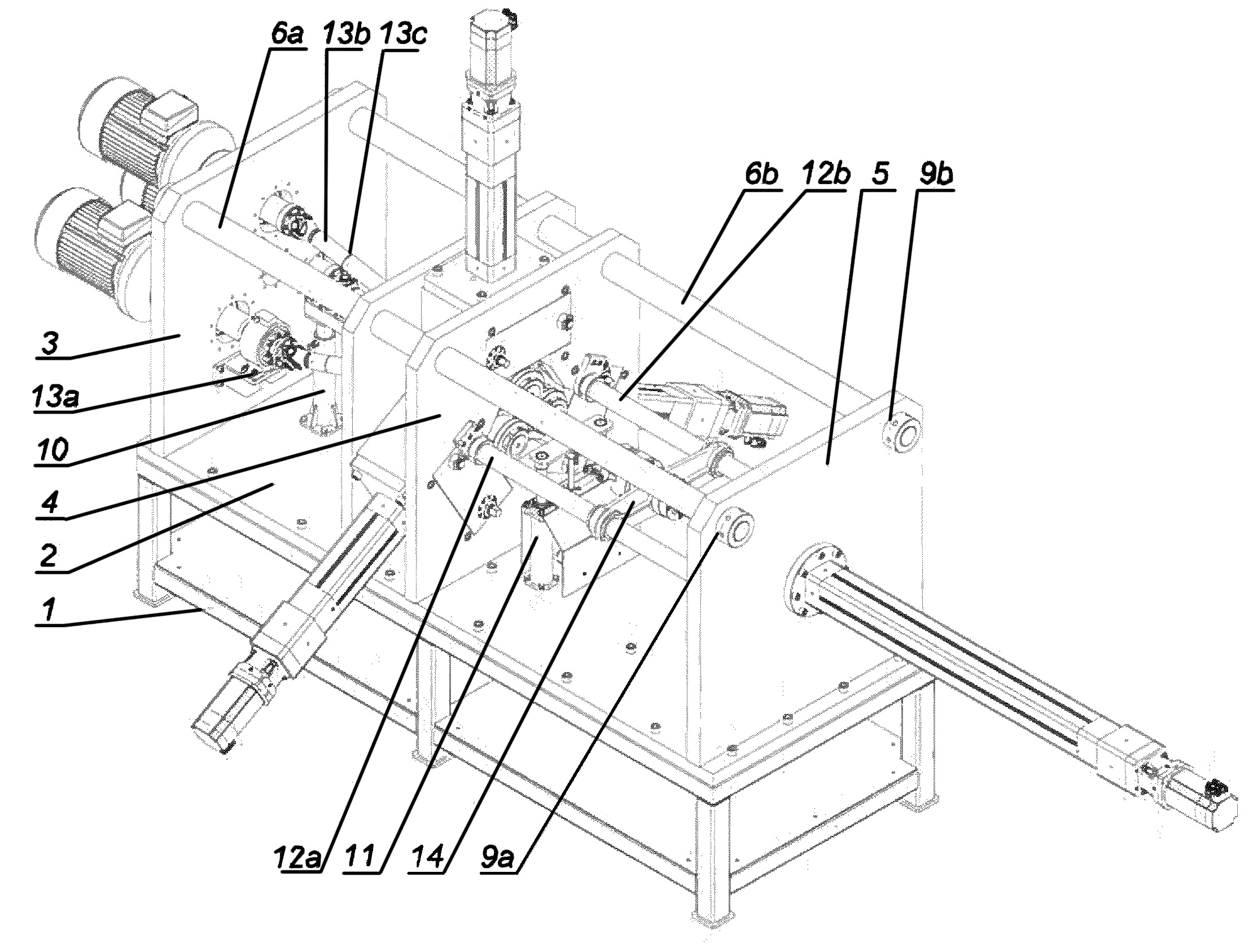

Walcarka skośna posiadająca motoreduktory, siłowniki elektrośrubowe, łożyska toczne i łożyska ślizgowe, słupy prowadzące, tuleje prowadzące, wały przegubowe; czujnik momentu obrotowego, czujniki siły nacisku oraz uchwyt czteroszczękowy składa się z ramy nośnej (1), na której przymocowana jest płyta podstawowa (2), zaś do płyty podstawowej (2) z jednej skrajnej strony przymocowany jest zespół napędowy (3), a do płyty podstawowej (2) w jej części środkowej przymocowany jest zespół klatki roboczej (4) zaś na drugim końcu płyty podstawowej (2) przymocowany jest zespół siłownika przesuwu osiowego (5), ponadto zespół napędowy (3), zespół klatki roboczej (4) oraz zespół siłownika przesuwu osiowego (5) połączone są ze sobą od góry dwoma zespołami spinającymi (6a i 6b), które składają się z tulei oporowych, słupów spinających oraz nakrętek zaciskowych (9a, 9b), ponadto w strefie centralnej zespół klatki roboczej (4) połączony jest z zespołem siłownika przesuwu osiowego (5) przy pomocy dwóch słupów prowadzących (12a i 12b), na których prowadzony jest zespół chwytaka wsadu (14), zaś zespół napędowy (3) połączony jest z zespołem klatki roboczej (4) przy pomocy trzech wałów przegubowych (13a, 13b i 13c), ponadto do płyty podstawowej (2) między zespołem napędowym (3) a zespołem klatki roboczej (4) przymocowany jest zespół podtrzymujący wsad (10), zaś pomiędzy zespołem klatki roboczej (4) a zespołem siłownika przesuwu osiowego (5) do płyty podstawowej (2) przymocowany jest zespół podtrzymujący wyrób (11).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-11-14
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-10-11
Exclusive right number
Pat.238841
Statistics
2Views
14Downloads Tomczak, J., Pater, Z., & Bulzak, T. (2018). Walcarka skośna. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18075
