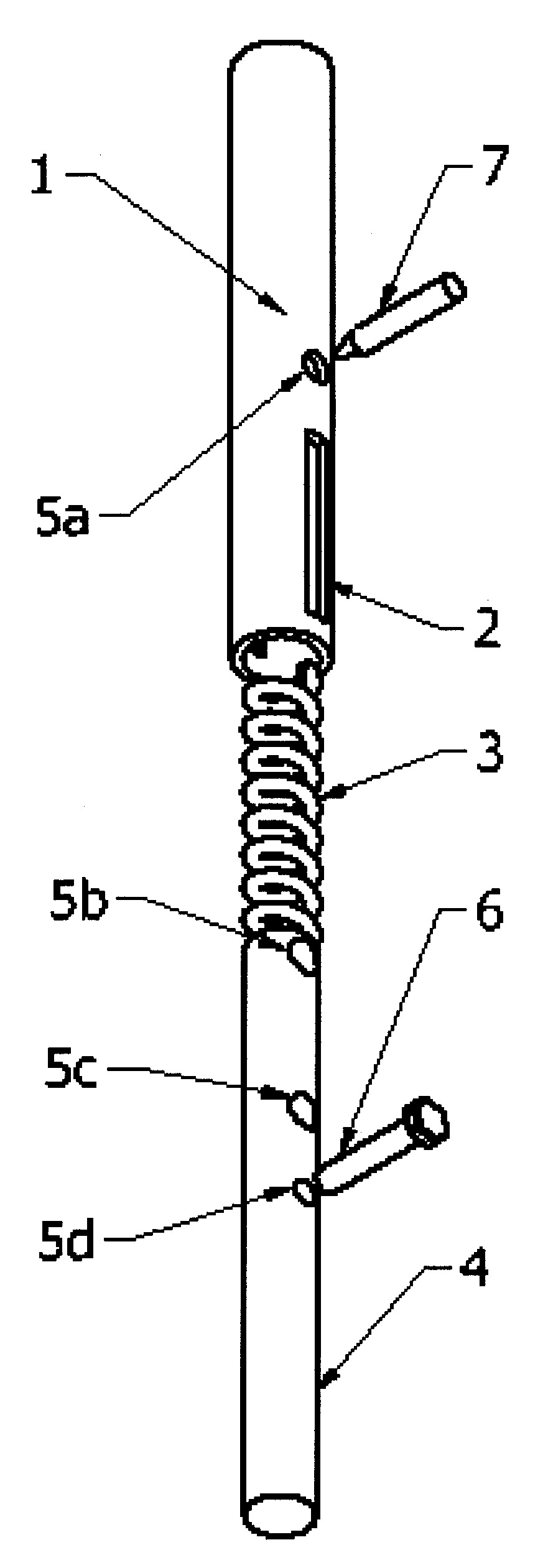

Siłownik mechaniczny składa się z obudowy (1) cylindrycznej, zaślepionej z jednej strony z wycięciami (2) wzdłużnymi, przelotowymi, symetrycznymi względem osi obudowy (1) cylindrycznej, wykonanymi od strony otwartej obudowy (1) cylindrycznej na odcinku krótszym, niż połowa długości obudowy (1) cylindrycznej. Powyżej wycięć (2) wzdłużnych, przelotowych znajdują się współosiowo przelotowe otwory (5a) obudowy, w których usytuowany jest ruchomo rygiel (7) blokujący. Wewnątrz obudowy (1) cylindrycznej znajduje się sprężyna (3) ściskająca, która oparta jest jednym końcem o wewnętrzną stronę zaślepki obudowy (1) cylindrycznej, zaś drugim końcem oparta jest o koniec pręta (4). W pręcie (4), poprzecznie do jego osi od strony sprężyny (4) ściskającej, znajdują się kolejno otwór (5b) przelotowy ryglowy dolny, otwór (5c) przelotowy ryglowy górny i otwór (5d) przelotowy trzpieniowy.
