Urządzenie do rozdrabniania struktury z prowadnicami obrotowymi

Abstract

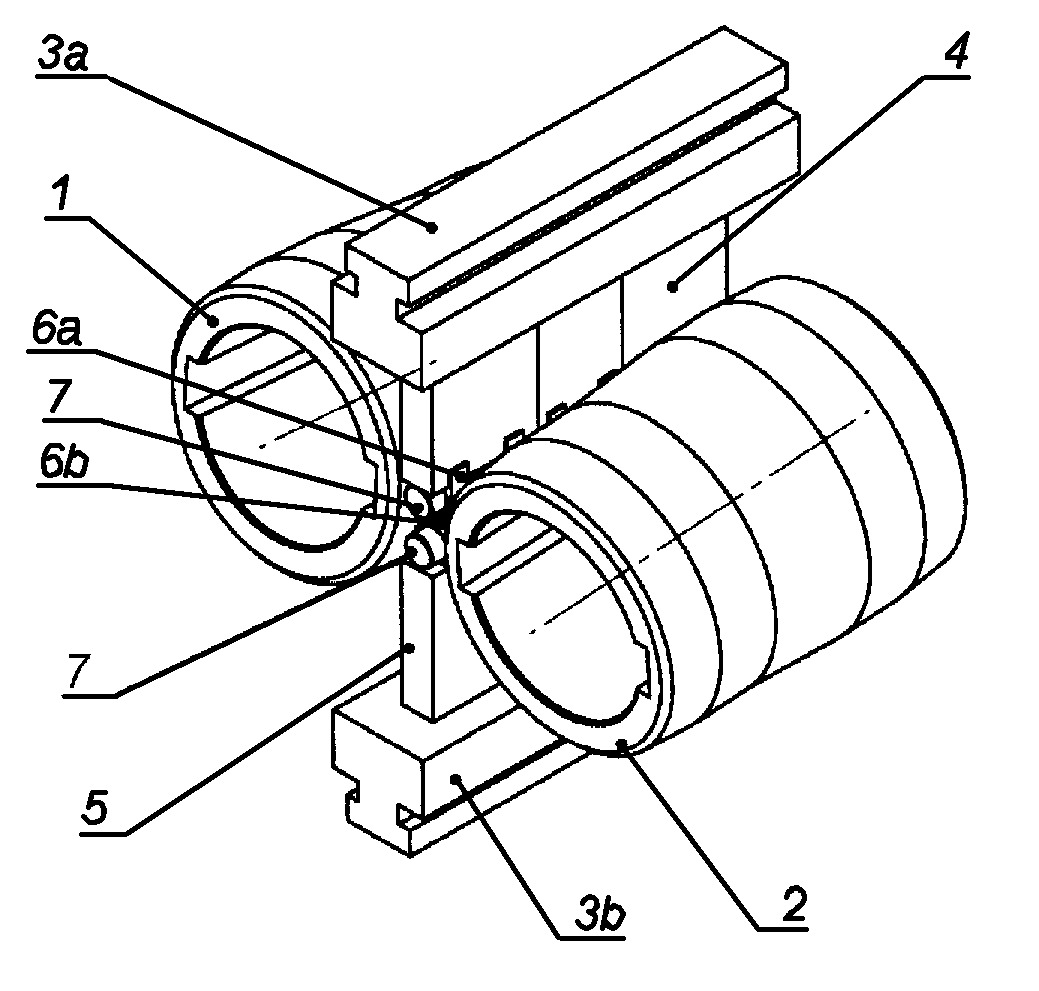

Urządzenie do rozdrabniania struktury z prowadnicami obrotowymi składające się z dwóch walców stopniowanych ustawionych skośne względem osi walcowania oraz dwóch prowadnic charakteryzuje się tym, że każdy z walców (1, 2) składa się od strony wejścia materiału z pierwszej strefy walcowej, strefy stożkowej i drugiej strefy walcowej, przy czym każda z prowadnic składa się z belki mocującej (3a, 3b), do której powierzchni od strony roboczej zamocowana jest płyta (4, 5) przy czym do wewnętrznej powierzchni każdej płyty (4 i 5) zamocowane są za pomocą opraw łożyskowych (6a i 6b) trzy wałki (7), o osiach ułożonych równolegle do powierzchni stref walców (1, 2).
