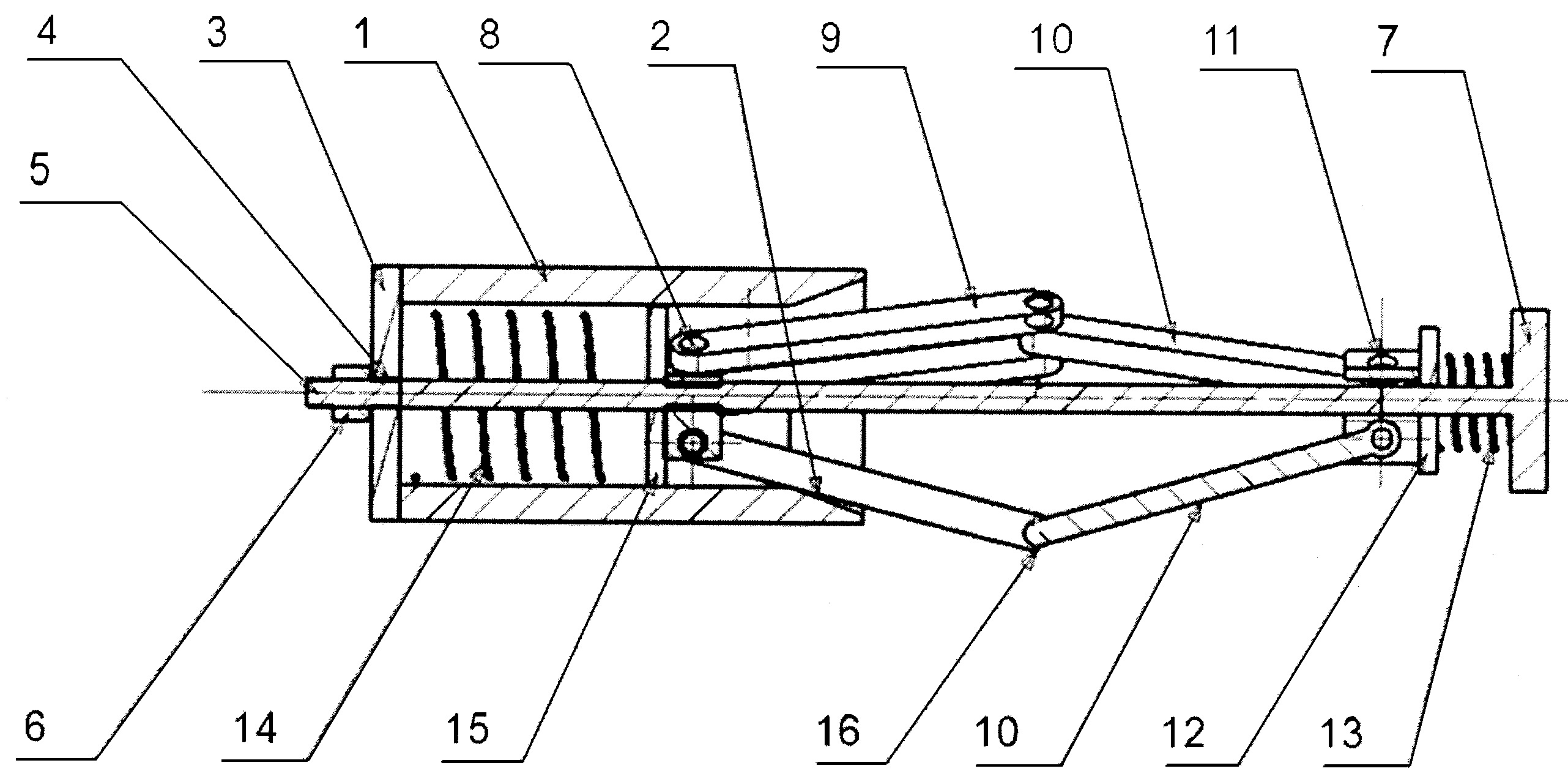

Uchwyt rury nawojowej zwijarki składa się z cylindra (1) z fazą (2) ślizgową na jednej krawędzi wewnętrznej i denkiem (3) z otworem (4) z drugiej strony. Wewnątrz otworu (4) umieszczony jest trzpień (5) z gwintowaną końcówką po zewnętrznej stronie cylindra (1), na którym umieszczona jest nakrętka (6) regulacyjna, zaś na drugim końcu trzpienia (5) znajduje się okrągły zderzak (7). W części środkowej trzpień (5) posiada mocowania (8) przegubowe trzech ramion (9) oporowych i ramion (10) ślizgowych, których końce połączone są przesuwnym pierścieniem (12). Między pierścieniem (12) i zderzakiem (7) umieszczona jest sprężyna (13) rozporowa, a wewnątrz cylindra (1), między denkiem (3), a okrągłą podkładką (15), zamocowana jest sprężyna (14) rozporowa. Ramiona (9) oporowe posiadają karb (16) oporowy w zewnętrznej części połączenia z ramionami (10) ślizgowymi.
