Sposób równoczesnego kształtowania plastycznego wyrobów typu kula metodą walcowania poprzecznego narzędziami płaskimi

Abstract

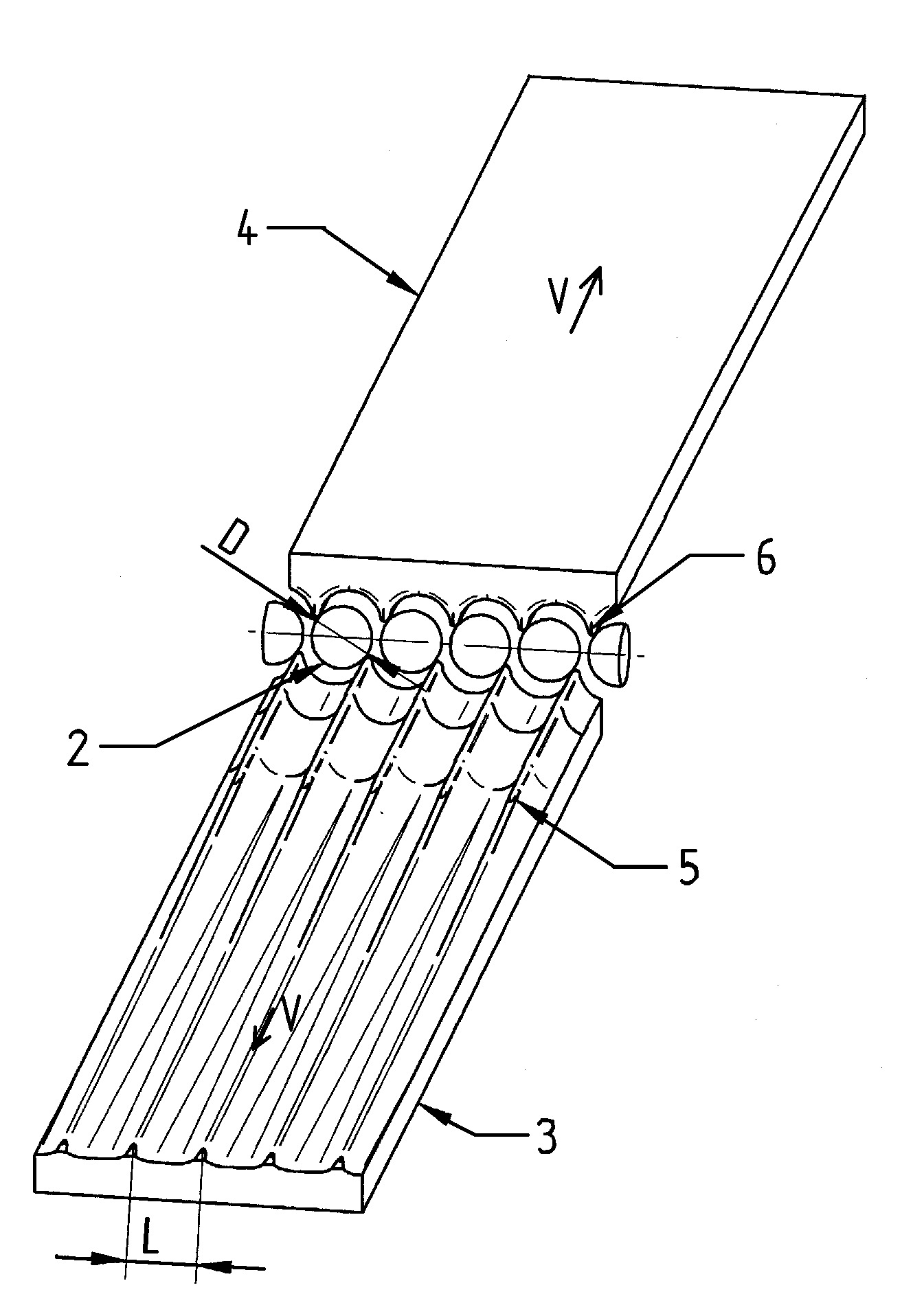

Sposób równoczesnego kształtowania plastycznego wyrobów typu kula, metodą walcowania poprzecznego narzędziami płaskimi, polega na tym, że półfabrykat w kształcie odcinka pręta o średnicy mniejszej od średnicy (D) kształtowanej kuli (2) umieszcza się między dwoma narzędziami (3) i (4) płaskimi posiadającymi występy (5) i (6), które rozmieszczone są od siebie w odległości (L) większej od średnicy (D) kształtowanej kuli (2), następnie narzędzia (3) i (4) wprawia się w ruch przeciwbieżny z taką samą prędkością (V), przy czym przemieszczające się występy (5) i (6) wcinają się w półfabrykat i obracają go, jednocześnie redukując jego średnicę i rozcinają na części o objętości równej objętości kuli (2), po czym przemieszczające się narzędzia (3) i (4) oddziałują wklęsłymi powierzchni bocznych występów (5) i (6) i spęczają rozcięty półfabrykat, w wyniku czego otrzymuje się kule (2) o średnicy (D) większej od średnicy półfabrykatu. Proces realizowany jest w układzie, w którym tylko jedno z narzędzi (3) lub (4) wykonuje ruch posuwisty z prędkością (V), zaś drugie narzędzie (3) lub (4) jest stałe.
