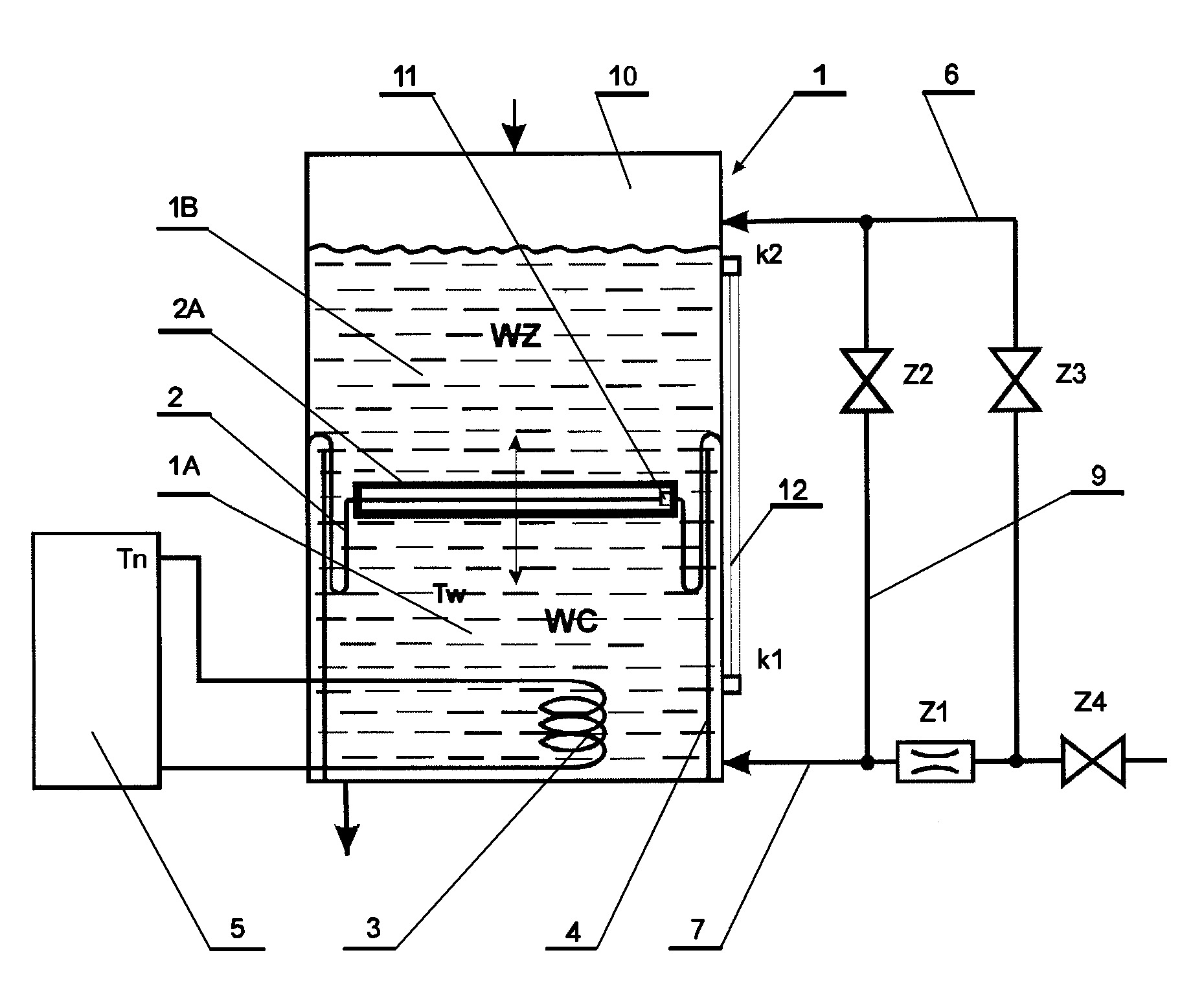

Instalacja do podgrzewania wody użytkowej z panelem solarnym, składająca się z co najmniej jednego panelu solarnego, którego wężownica umieszczona jest w zbiorniku na ciepłą wodę oraz zestawu rur i zaworów doprowadzających i odprowadzających wodę do instalacji domowej charakteryzuje się tym, zbiornik (1) na ciepłą wodę ma elastyczną membranę (2), rozdzielającą zbiornik (1) na dwie części, w dolnej części (1A), którego umieszczona jest wężownica (3) panelu solarnego (5) oraz płaszcz (4), który rozciąga się od dna zbiornika (1), wzdłuż jego tworzącej, do miejsca podziału zbiornika (1) elastyczną membraną (2), natomiast w górnej części (1B) zbiornika (1) znajduje się woda zimna (WZ) z poduszką powietrzną (10). Górna część (1B) zbiornika (1) podłączona jest z zewnętrzną instalacją wodociągową poprzez zawór kulowy (Z4), zawór (Z3) i przewód (6) rurowy, natomiast dolna część (1A) zbiornika (1) podłączona jest z zewnętrzną instalacją wodociągową poprzez zawór (Z4), zawór (Z1) i przewód (7) rurowy, przy czym pomiędzy przewodami rurowymi (6, 7) znajduje się przewód rurowy (9) z zaworem (Z2).
Additional information
Application date
2012-03-15
WUP publication date
2015-06-30
Exclusive right number
Pat.219639
Płaska, S., & Płaska, W. (2012). Instalacja do podgrzewania wody użytkowej z panelem solarnym. https://hdl.handle.net/20.500.14629/16817
