Urządzenie do wyciskania materiałów z tubek

Abstract

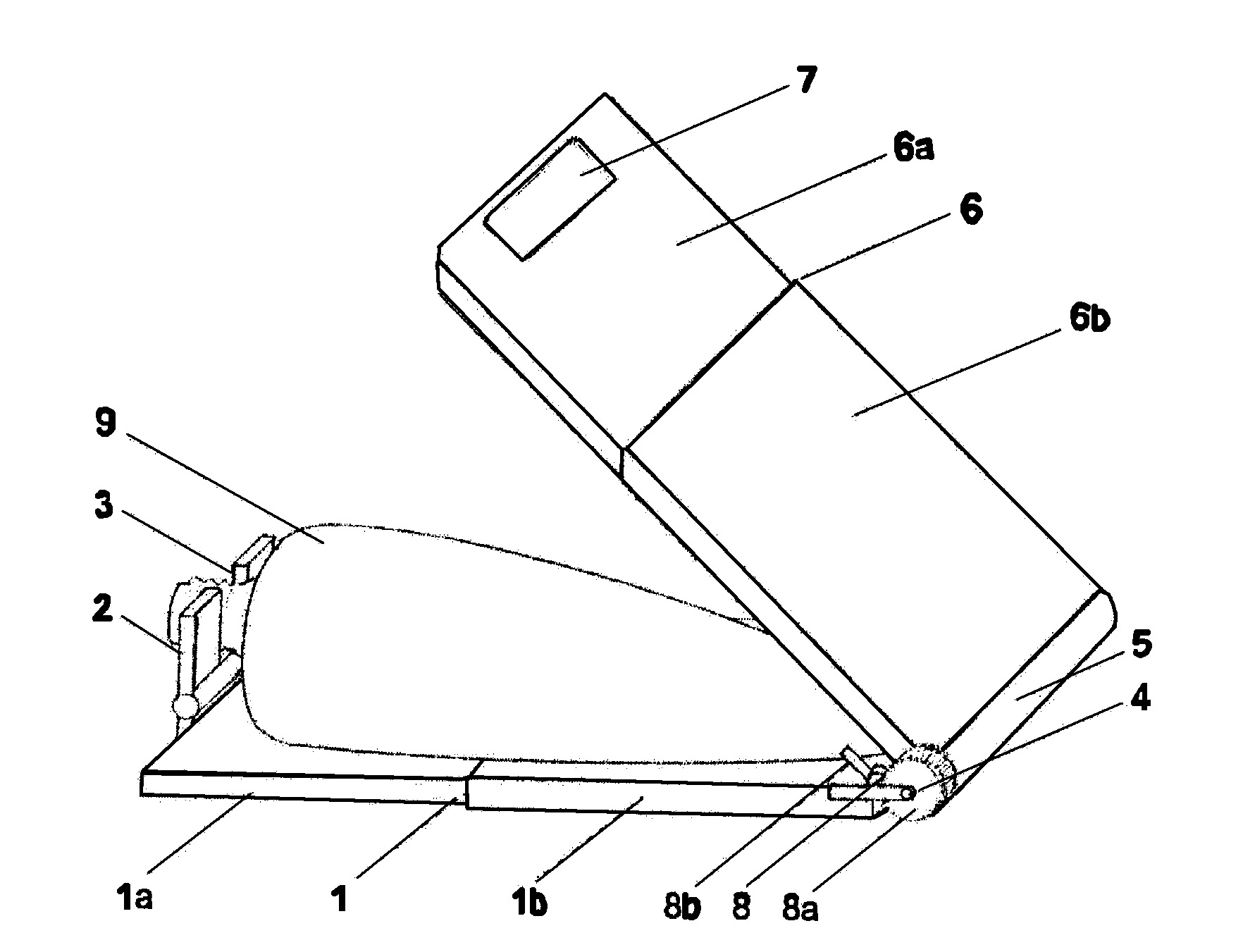

Urządzenie do wyciskania materiałów z tubek składa się z prostopadłościennej rozsuwanej podstawy (1), której krótszy bok wysuwanej węższej części podstawy (1a) połączony jest z elementem oporowym (2) z wycięciem na szyjkę tubki (3), zaś stała część podstawy (1b) połączona jest z trzpieniem (4), który usytuowany jest równolegle do krótszego boku stałej części podstawy (1b), a na trzpieniu (4) osadzona jest obrotowo tulejka (5) z zamocowanym kołem zębatym z niesymetrycznymi zębami (8a) mechanizmu zębatkowo - zapadkowego (8), która połączona jest ze stałą częścią klapki wyciskającej (6b) prostopadłościennej rozsuwanej klapki wyciskającej (6), której wysuwana węższa część klapki wyciskającej (6a) ma od góry zamocowany element do naciskania (7). Element oporowy (2) z wycięciem na szyjkę tubki (3) połączony jest zawiasowo z krótszym bokiem wysuwanej węższej części podstawy (1a). Stała cześć podstawy (1b) połączona jest elastycznie z trzpieniem (4). Na jednym z końców tulejki (5) zamocowane jest koło zębate z niesymetrycznymi zębami (8a), zaś do stałej części podstawy (1b) po stronie koła zębatego z niesymetrycznymi zębami (8a) zamocowana jest blokująca zapadka (8b) współpracująca z kołem zębatym z niesymetrycznymi zębami (8a). Na obydwu końcach tulejki (5) zamocowane są koła zębate z niesymetrycznymi zębami (8a), zaś do stałej części podstawy (1b) zamocowane są blokujące zapadki (8b) współpracujące z kołami zębatymi z niesymetrycznymi zębami (8a).
