Układ do pomiaru rezystancji zastępczej równoległej

Abstract

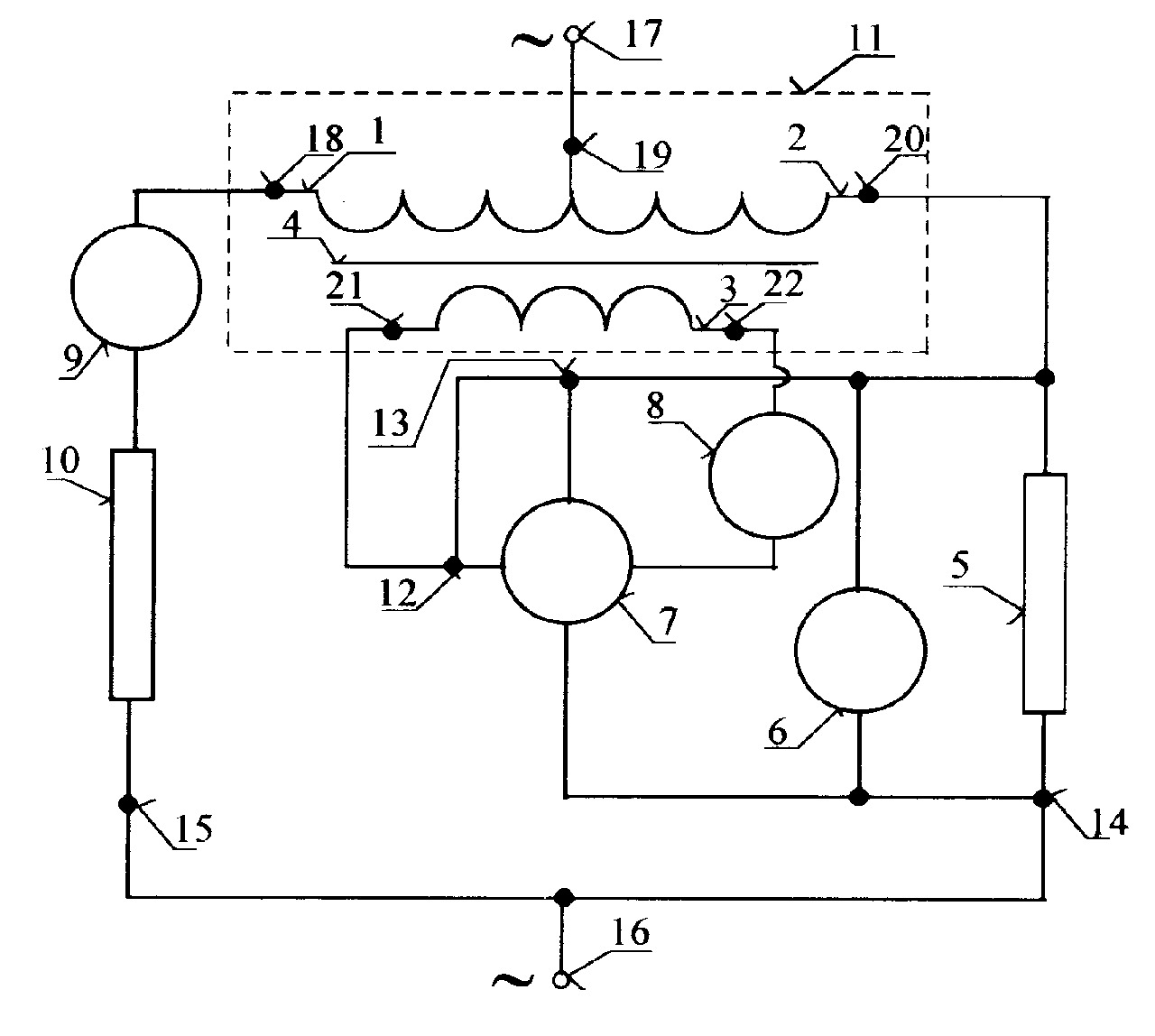

Układ do pomiaru rezystancji zastępczej równoległej obiektu mierzonego (5), składa się z transformatora różnicowego (11), watomierza (7), regulowanego rezystora wzorcowego (10) i charakteryzuje się tym, że obwód prądowy watomierza (7) połączony jest szeregowo z uzwojeniem wtórnym (3) transformatora różnicowego (11), poprzez amperomierz prądu przemiennego (8), a obwód napięciowy watomierza (7) jest przyłączony równolegle do zacisków obiektu mierzonego (5), przy czym transformator różnicowy (11) zawiera dwa uzwojenia pierwotne (1, 2) i jedno uzwojenie wtórne (3) zaś wszystkie uzwojenia nawinięte są przewodem o małej rezystancji na wspólnym rdzeniu (4) z materiału o dużej przenikalności magnetycznej i liniowej początkowej części charakterystyki magnesowania, w sposób zapewniający dobre sprzężenie magnetyczne między uzwojeniami oraz małe wartości paramterów własnych uzwojeń i uzwojenia pierwotne połączone są galwanicznie w punkcie (19), do którego przyłączony jest zacisk (17) napięcia zasilającego przemiennego, a ponadto do zacisku (20) jednego uzwojenia pierwotnego (2) przyłączony jest obiekt mierzony (5) i do zacisku (18) drugiego uzwojenia pierwotnego (1) przyłączony jest regulowany rezystor wzorcowy (10), poprzez amperomierz prądu przemiennego (9).
