Sposób kształtowania półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego

Alternative title
Method of shaping a semi-finished product on a hydraulic press, in particular for producing an aerospace fastener
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.431797
Abstract PL

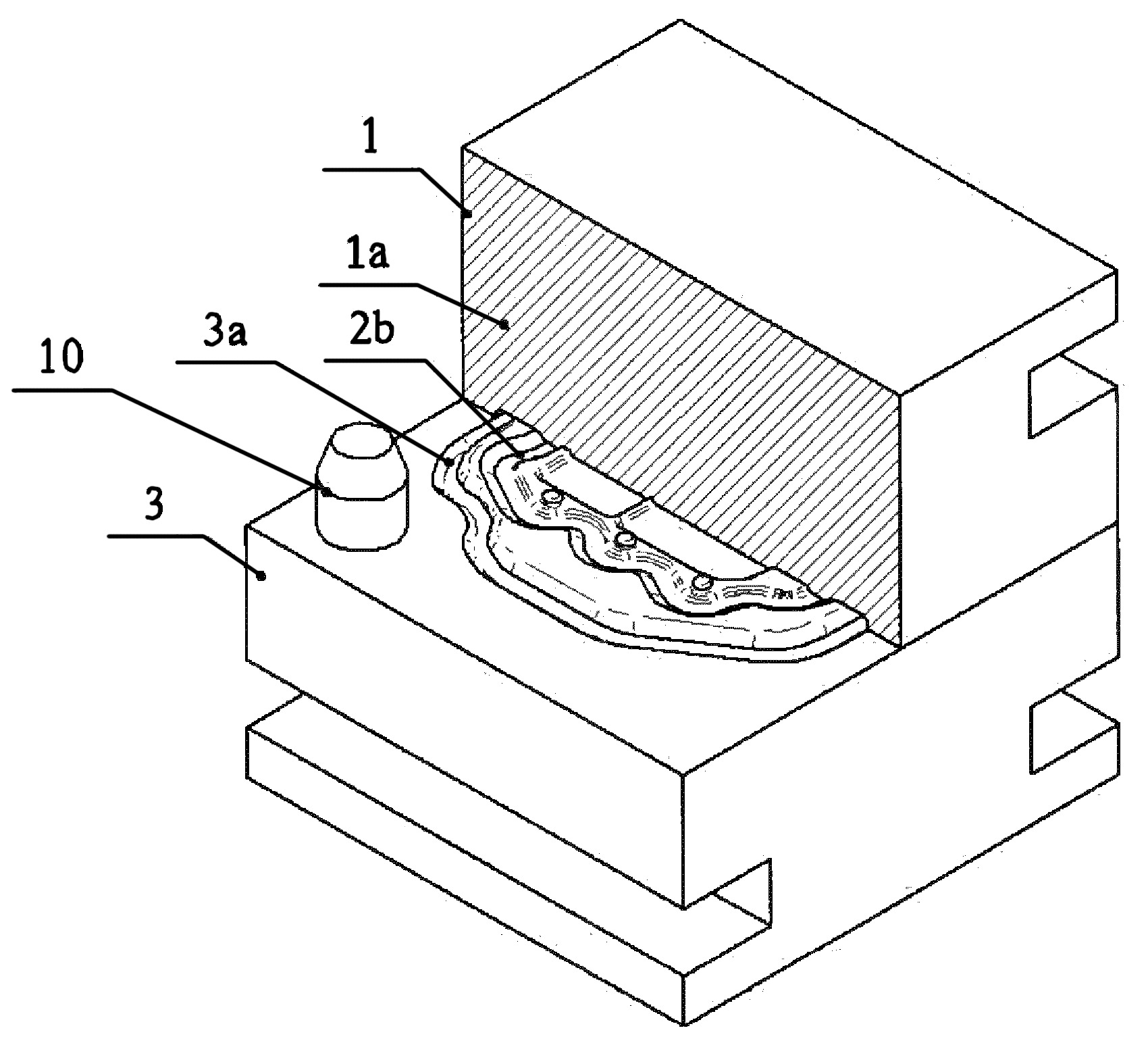

Sposób kształtowania półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego polega na tym, że narzędzia górne (1) i dolne (3) posiadające w części środkowej wykroje robocze (1a i 3a) montuje się na prasie hydraulicznej o nacisku 3000 kN i nagrzewa się przy użyciu palników gazowych do temperatury 250°C, po czym materiał wsadowy (2a) w kształcie przedkuwki kształtowej odlewanej w formach piaskowych z mniej plastycznych stopów aluminium z grupy aluminium-miedź nagrzewa się w piecu w zakresie temperatur 460 - 500°C, korzystnie 480°C, w czasie do 50 minut, następnie nagrzany materiał wsadowy (2a) umieszcza się w wykroju roboczym (3a) narzędzia dolnego (3), po czym naciska się prasą hydrauliczną na narzędzie górne (1) posiadające dwa jednakowe nieprzelotowe otwory prowadzące za pomocą dwóch jednakowych kołków prowadzących (10) znajdujących się na narzędziu dolnym (3) i wprawia się narzędzie górne (1) w ruch postępowy w dół z prędkością do 10 mm/s w kierunku narzędzia dolnego (3) i zgniata się materiał wsadowy (2a) wykrojem roboczym (1a) narzędzia górnego (1) i wykrojem roboczym (3a) narzędzia dolnego (3) i kształtuje się półfabrykat (2b) z większym stopniem przekucia.
Date of filing with the Polish Patent Office or with the competent office abroad
2019-11-14
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-05-31
Exclusive right number
Pat.237783
Statistics
3Views
Dziubińska, A., Surdacki, P., Winiarski, G., Majerski, K., & Szucki, M. (2019). Sposób kształtowania półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18023
