Sposób i urządzenie do określania sztywności dynamicznej szczotek czołowych

Abstract

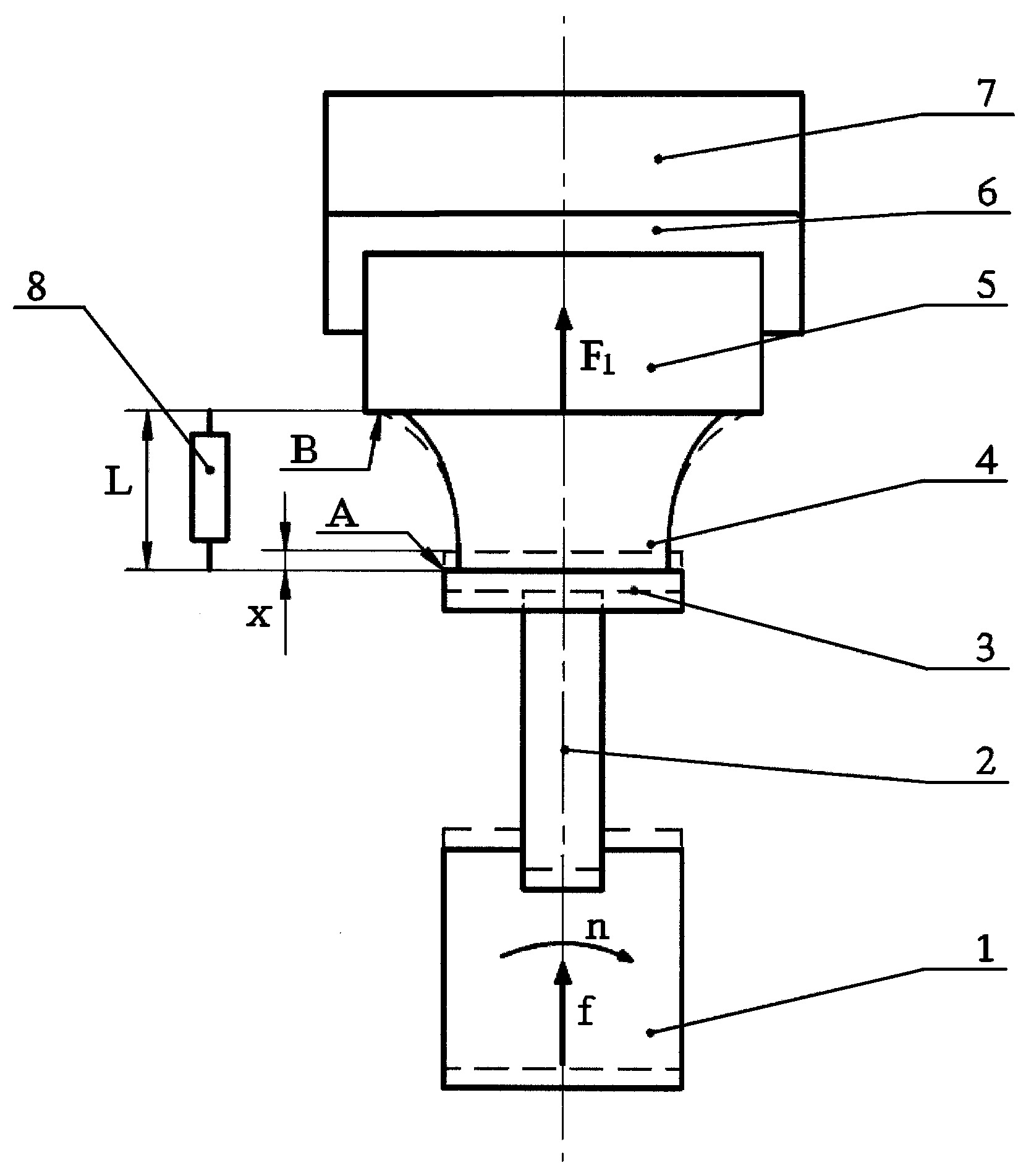

Sposób określania sztywności dynamicznej szczotek czołowych charakteryzuje się tym, że szczotkę (2) czołową ustawia się w takim położeniu względem próbki (5) zamocowanej w uchwycie (6) siłomierza (7), aby odległość między powierzchnią (A) korpusu (3) szczotki (2) czołowej a powierzchnią (B) próbki (5) była równa długości (L) dynamicznej części roboczej szczotki (2) czołowej. Następnie szczotkę (2) czołową wprawia się w ruch obrotowy (n) dookoła jej osi oraz ruch posuwowy (f) równolegle do jej osi w kierunku próbki (5) i mierzy się przemieszczenie (x) szczotki (2) czołowej w kierunku ruchu posuwowego oraz siłę (F) odpowiadającą przemieszczeniu (x), ocenę sztywności dynamicznej szczotki czołowej dokonuje się poprzez obliczenie ilorazu siły (F) przez przemieszczenie (x). Urządzenie do określania sztywności dynamicznej części roboczej szczotek czołowych składa się z mechanizmu (1) napędowego ruchu (n) obrotowego i ruchu (f) posuwowego szczotki (2) czołowej w kierunku próbki (5), która jest zamocowana w uchwycie (6) siłomierza (7). Pomiędzy powierzchnią (A) korpusu (3) szczotki (2) czołowej a powierzchnią (B) próbki (5) znajduje się przyrząd (8) do pomiaru odległości pomiędzy powierzchnią (A) korpusu (3) szczotki (2) czołowej a powierzchnią (B) próbki (5).
