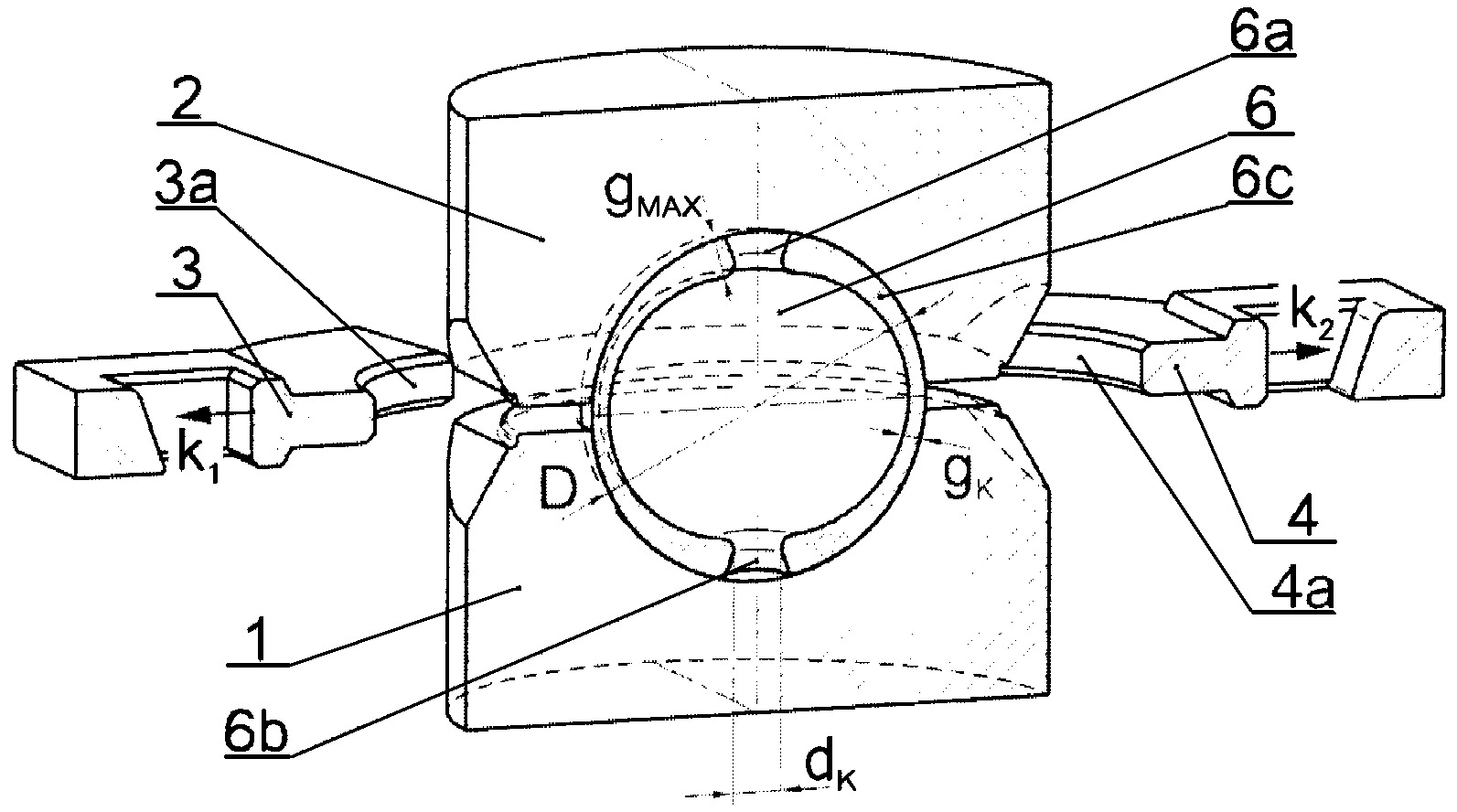

Urządzenie do kształtowania kuli drążonej metodą kucia, charakteryzuje się tym, że składa się z matrycy dolnej (1) z wykrojem roboczym, oraz matrycy górnej (2) z wykrojem roboczym, pomiędzy którymi znajdują się elementy podtrzymująco-centrujące (3, 4), które posiadają powierzchnię w kształcie walcowym (3a, 4a), od strony matrycy wykrojów roboczych. Sposób kształtowania kuli drążonej metodą kucia charakteryzuje się tym, że wsad w kształcie rury o średnicy zewnętrznej mniejszej od średnicy (D) kuli drążonej (6) i większej od średnicy (dK) otworów (6a, 6b) oraz o grubości ścianki mniejszej od grubości (gK, gMAX) ścianki (6c) kuli drążonej (6) oraz o wysokości, umieszcza się w wykroju roboczym matrycy dolnej (1) pomiędzy powierzchniami walcowymi (3a, 4a) elementów podtrzymująco-centrujących (3, 4). Następnie matrycę górną (2) wprawia się w ruch postępowy z prędkością v w kierunku matrycy dolnej (1) i odkształca się wsad, przy czym elementy podtrzymująco-centrujące (3, 4) odsuwa się od wsadu w kierunkach (k1, k2) a następnie rozsuwa się matryce (1, 2) oraz wyjmuje się kulę drążoną (6).
Additional information
Application date
2018-05-30
WUP publication date
2019-03-29
Exclusive right number
Pat.231521
Samołyk, G. (2018). Urządzenie i sposób kształtowania kuli drążonej metodą kucia. https://hdl.handle.net/20.500.14629/17969
