Zestaw narzędzi do walcowania pierścieni
Alternative title
Set of ring rolling tools
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Abstract PL

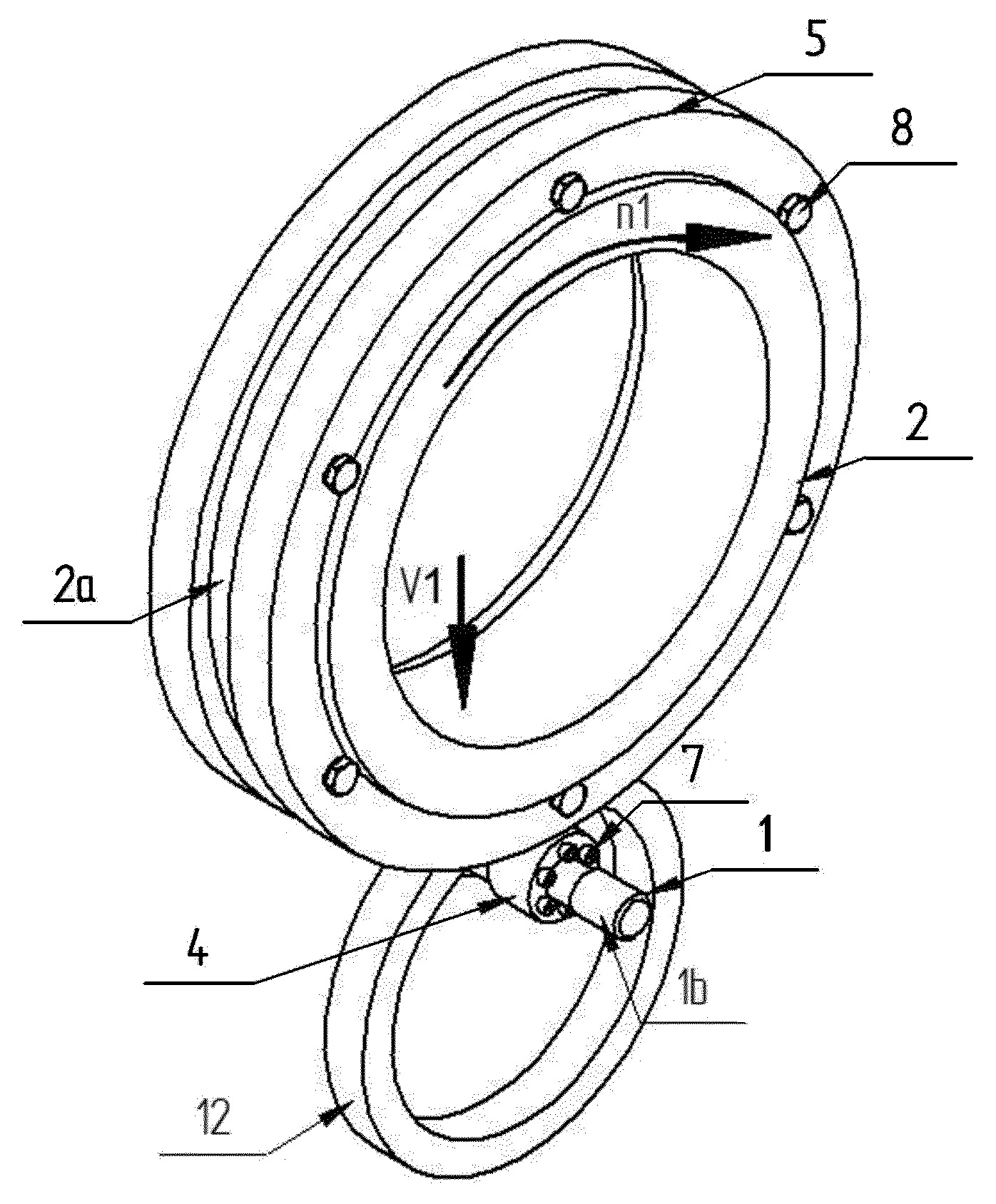

Przedmiotem zgłoszenia jest zestaw narzędzi do walcowania pierścieni. Charakteryzuje się on tym, że trzpień stopniowany (1) posiada za stożkiem montażowym zderzak, za którym znajduje się walcowa powierzchnia robocza o drugiej średnicy d2. Na walcowej powierzchni roboczej znajdują się otwory gwintowane skierowane promieniowo. Za walcową powierzchnią roboczą znajduje się drugi stopień o powierzchni walcowej i o trzeciej średnicy d3, mniejszej od pierwszej średnicy d1 oraz mniejszej od drugiej średnicy d2. Na czole walcowej powierzchni roboczej znajdują się otwory gwintowane skierowane równolegle do osi trzpienia stopniowanego (1). Na walcowej powierzchni roboczej trzpienia stopniowanego (1) znajduje się pierwsza tuleja ograniczająca o szerokości b1 i o średnicy wewnętrznej d4 równej drugiej średnicy d2 walcowej powierzchni roboczej trzpienia stopniowanego (1). Pierwsza tuleja ograniczająca posiada przelotowe otwory montażowe w kierunku promieniowym rozmieszczone na jej obwodzie o taki sam kąt jak otwory gwintowane trzpienia stopniowanego (1). Na walcowej powierzchni roboczej trzpienia stopniowanego (1) znajduje się stopniowana tuleja ograniczająca (4), która posiada kolejno swoją pierwszą średnicę wewnętrzną d5 większą od pierwszej średnicy d1 trzpienia stopniowanego (1) oraz stopniowana tuleja ograniczająca (4) posiada drugi stopień wewnętrzny o drugiej średnicy wewnętrznej d6 równej drugiej średnicy d2 trzpienia stopniowanego (1) i szerokości drugiego stopnia b2. Na czole stopniowanej tulei ograniczającej (4) od strony czoła jej drugiego stopnia znajdują się otwory przelotowe skierowane równolegle do jej osi, rozmieszczone na jej obwodzie o taki sam kąt i na takiej samej średnicy jak otwory na czole pierwszego stopnia trzpienia stopniowanego (1). Stopniowany walec główny (2) posiada środkowy stopień (2a) o średnicy zewnętrznej D1 oraz dwa skrajne stopnie o równych średnicach zewnętrznych D2. Na czołach środkowego stopnia (2a) znajdują się otwory gwintowane skierowane równolegle do osi stopniowanego pierścienia głównego (2). Na skrajnych stopniach nałożone są stopniowane pierścienie pomocnicze (5) o szerokości b3 o średnicy zewnętrznej D3 oraz o wewnętrznej średnicy D4 równej średnicy zewnętrznej D1 środkowego stopnia 2a stopniowanego walca głównego (2). Na czole 5a stopniowanych pierścieni pomocniczych (5) znajdują się przelotowe otwory rozmieszczone o taki sam kąt i na takiej samej średnicy jak otwory gwintowane na stopniowanym walcu głównym (2). W otworach pierwszej tulei ograniczającej i otworach trzpienia stopniowanego (1) znajdują się pierwsze śruby. W otworach w drugiej tulei stopniowanej (4) rowkach i otworach trzpienia stopniowanego (1) znajdują się drugie śruby (7). W otworach stopniowanego pierścienia pomocniczego (5) i w otworach stopniowanego walca głównego (2) znajdują się trzecie śruby (8).
Date of filing with the Polish Patent Office or with the competent office abroad
2020-08-06
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-05-31
Exclusive right number
Pat.237771
Statistics
1Views Surdacki, P., Gontarz, A., & Winiarski, G. (2020). Zestaw narzędzi do walcowania pierścieni. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17986
