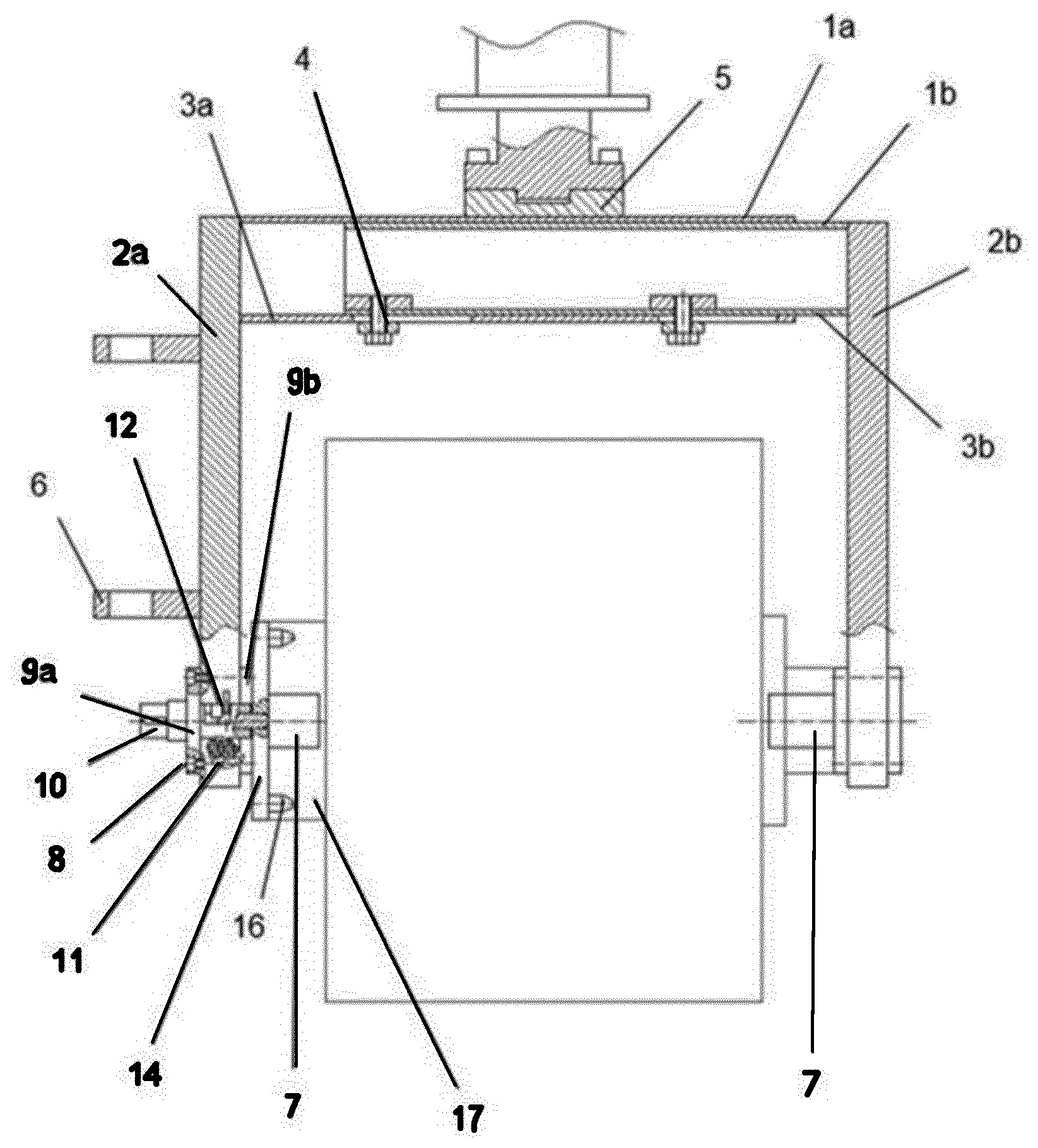

Uchwyt formy do odlewania rotacyjnego charakteryzuje się tym, że na końcu pierwszego ramienia (2a) przymocowane są za pomocą śrub (8) dolna obudowa łożyska (9a) i górna obudowa łożyska (9b), w których znajduje się wałek (10). Na wałku (10) znajduje się łożysko kulkowe (11). Na końcu w górnej części pierwszego ramienia (2a) zamocowany jest sworzeń blokujący (12). Na wałek (10) w części górnej nałożona jest otworem z rowkiem wpustowym wkładka (14) w kształcie okręgu z trzpieniem (7) znajdującym się w części środkowej wkładki (14). Wkładka (14) posiada na obwodzie przelotowy otwór ustalający oraz trzy kołki ustalające. Otwór ustalający i kołki ustalające rozmieszczone są w jednakowych odstępach od siebie. Na trzpień (7) i kołki ustalające nałożona jest tarcza (17).
