Kompozytowa konstrukcja przekładkowa

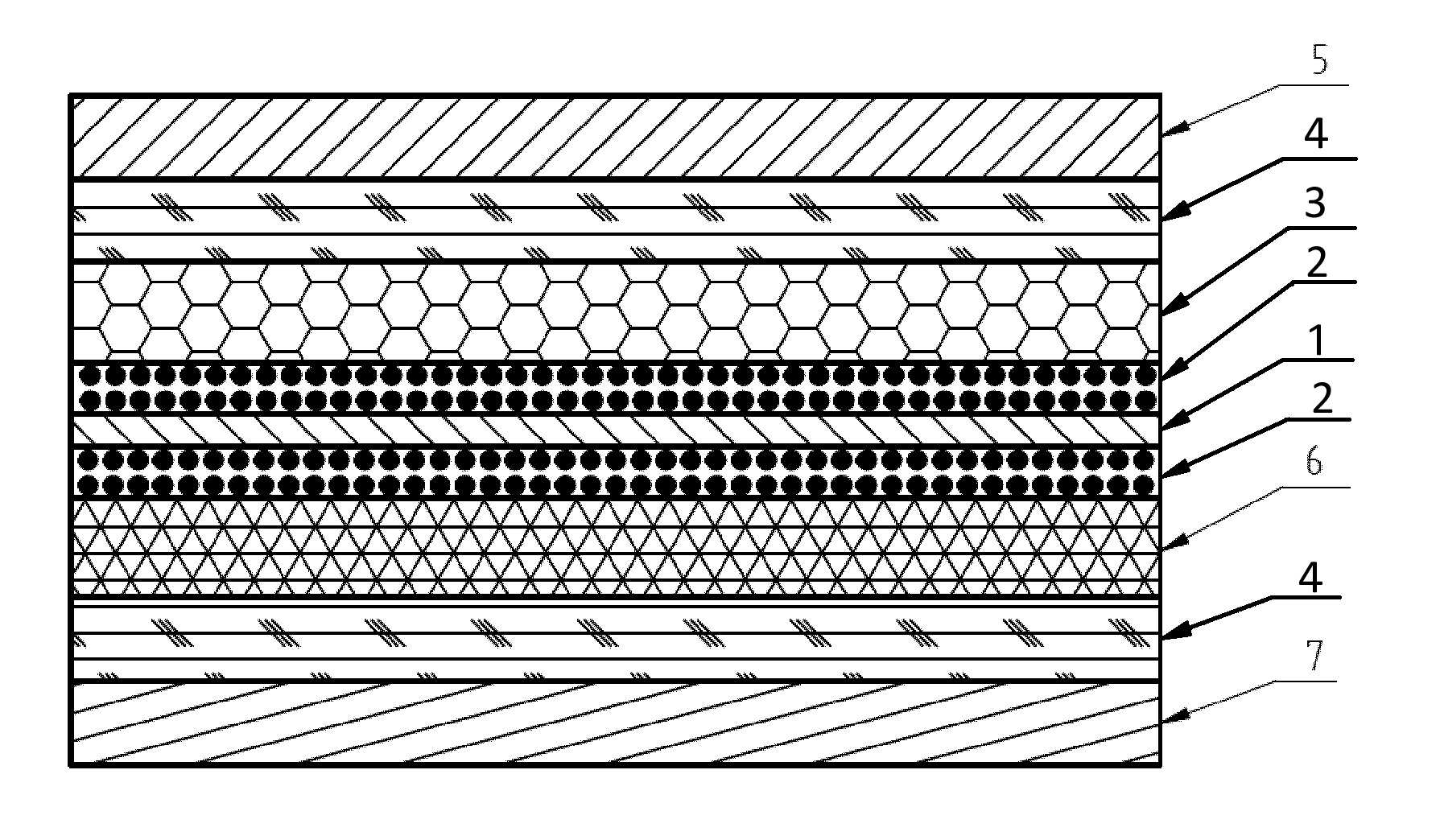

Przedmiotem zgłoszenia jest kompozytowa konstrukcja przekładkowa, która charakteryzuje się tym, że w części środkowej konstrukcji przekładowej znajduje się arkusz blachy ze stopu magnezu (1) o grubości od 1 mm do 1,5 mm, do którego górnej powierzchni przylega adhezyjnie warstwa samonaprawiająca się pierwsza (2) o grubości od 100 µm do 0,3 mm składająca się z mikrokapsułek o wielkości od 25 µm do 100 µm, z których każda składa się z powłoki z poli(izobutylidenokarbodiimidu) w octanie n-propylu w ilości 55% wagowo oraz wypełnienia z poliasparaginianu metylenu w ilości 40% wagowo oraz (3-izocyjanatopropyl)trietoksysilanu w ilości 5% wagowo, połączonych z żywicą epoksydową. Do warstwy samonaprawiającej się pierwszej (2) przylega adhezyjnie warstwa piany aluminiowo-ceramicznej (3) o grubości od 5 mm do 6 mm. Do warstwy piany aluminiowo-ceramicznej (3) przylega adhezyjnie warstwa samonaprawiająca się druga (4) o grubości od 1,5 mm do 2 mm składająca się z włókien szklanych wypełnionych poliasparaginianem metylenu w ilości 80% wagowo oraz (3-izocyjanatopropyl)trietoksysilanu w ilości 20% wagowo o grubości od 0,3 mm do 0,8 mm, połączonych z żywicą epoksydową. Do warstwy samonaprawiającej się drugiej (4) przylega adhezyjnie arkusz blachy ze stopu aluminium (5) o grubości od 1 mm do 1,5 mm.
